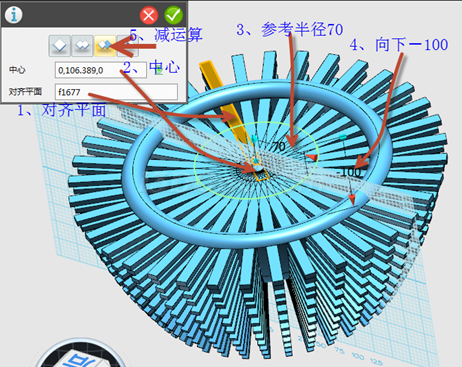

选择“基本实体”的中的“圆柱体”，参考如下数据进行操作，如图所示

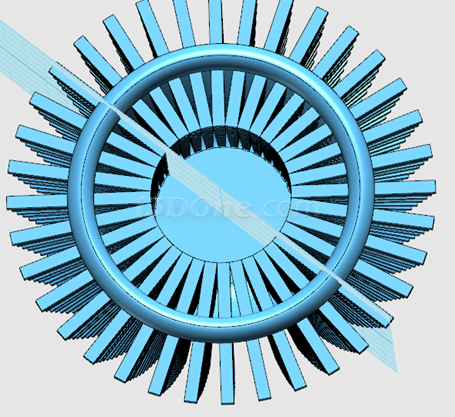

最后结果，如图所示

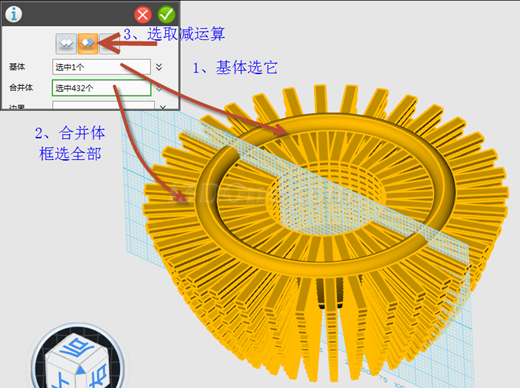

选择“组合编辑”工具，参考下图操作，如图所示

到此果篮侧面的方型小孔设计与制作完成，结果如图所示

13.下面来设计与制作果篮底面的方型小孔，首先在“视图导航”中选择“前”，并将鼠标指向浮动工具栏上选择“眼睛”，然后选择“自动对齐视图”，摆正基本体。

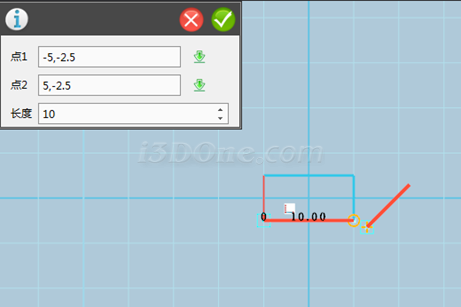

选择“草图绘制”中的“直线”工具，选择果篮底面作为草图绘制的基准平面，放大视图，作如图所示的一个长方形，完成后退出草图。

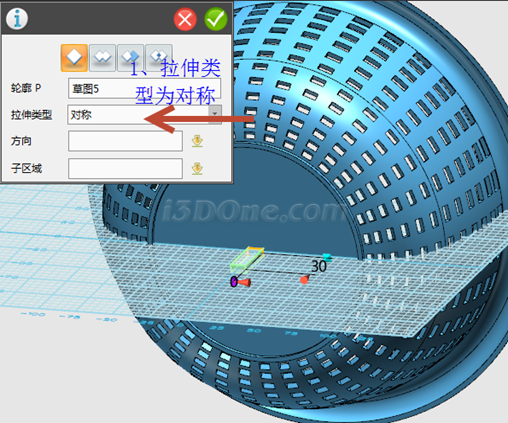

然后对草图进行“拉伸”操作，如图所示

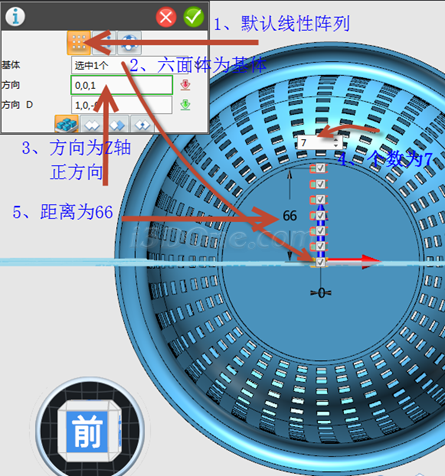

14.选择“基本编辑”中的“阵列”，选取“线性阵列”，参考下图数值进行设置，如图所示

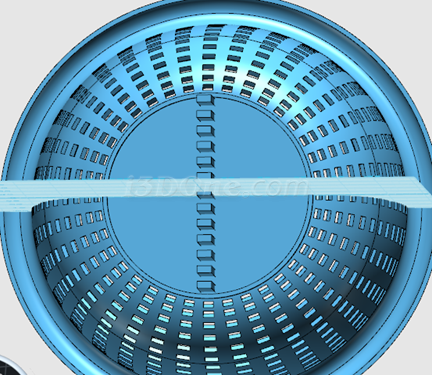

同上，方向为Z轴负方向进行线性阵列，结果如图所示

15.继续选择“基本编辑”中的“阵列”，按下图所示参数进行线性阵列，如图所示

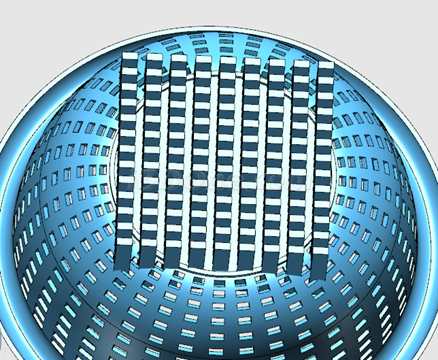

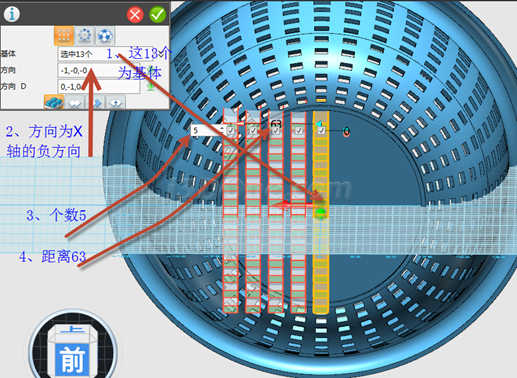

同上，方向为X轴负方向进行线性阵列，结果如图所示

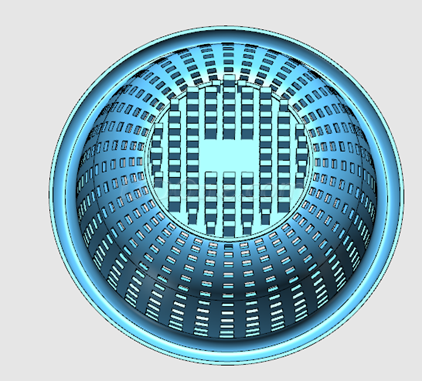

16.根据情况删除多余的六面体，边缘处可以适当进行绽放等调整，同时删除中间的9个六面体（也算一处小的修饰），如图所示

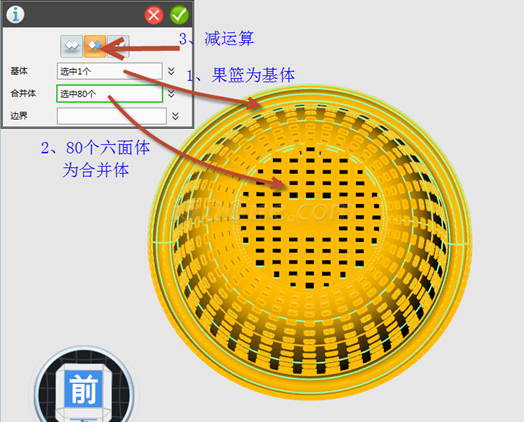

17.选择“组合编辑”工具，参考如图所示操作，如图所示

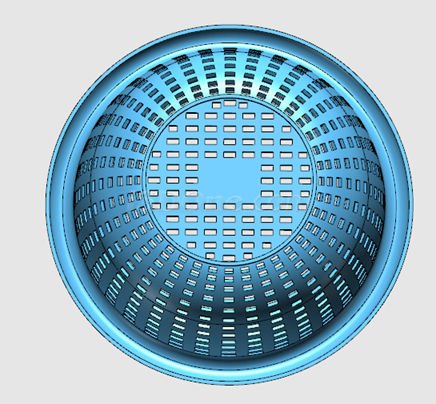

确定后，结果如图所示

（注：果篮底部的方形小孔设计与制作至此全部完成。感觉不够细腻，主要是边缘处小孔的处理还可以改进，请学习者自行思考解决方法。）

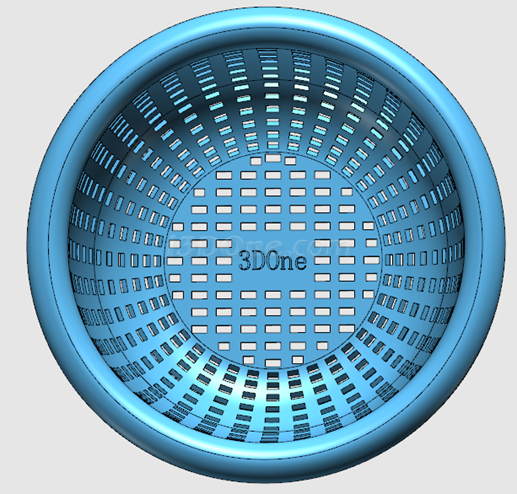

18.在果篮底面预制文字，并将其拉伸2mm，如图所示

至此，果篮的设计与制作全部完成。同学们也可以跟着做一做，一起收获盛夏的果实。
