CAD教程：快速设计3D果篮，掌握多个建模命令(2)

时间：2016-08-18 22:12 来源：中望CAD 作者：中国3D打印网阅读：次

你还可以为果篮设计一个底座（选作），通过“参考几何体”与“偏移曲线”的方式来完成。

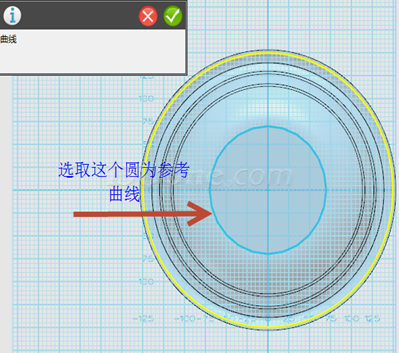

（1）选取“草图绘制”中的“参考几何体”工具，如图所示

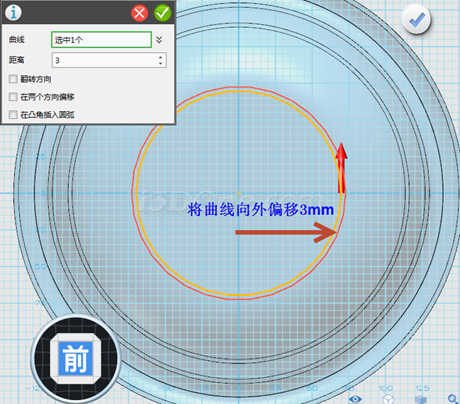

（2）选择“草图编辑”中的“偏移曲线”工具，将曲线向外偏移3mm，形成一个圆环，如图所示

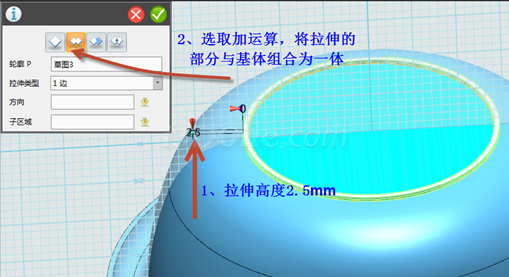

（3）选择“特征造型”中的“拉伸”工具，拉伸高度2.5mm，并选取“加运算”命令，如图所示

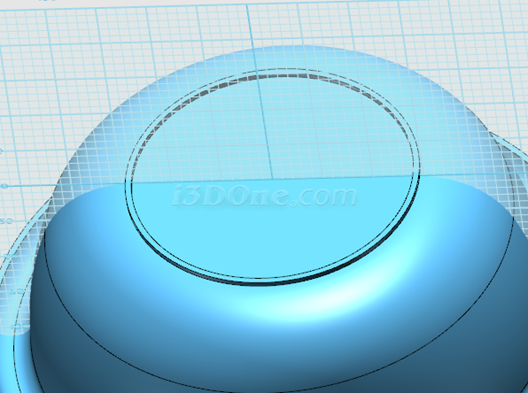

最后效果如图所示

（二）果篮侧面和底面的方型小孔设计与制作

7.首先在“视图导航”中选择“上”，并将鼠标指向浮动工具栏上选择“眼睛”，然后选择“自动对齐视图”，摆正基本体。

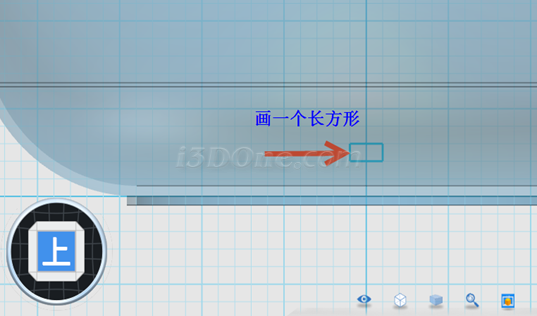

选择“草图绘制”中的“直线”工具，平面选取基准平面，在合适的位置画出一个10í5的长方形，如图所示

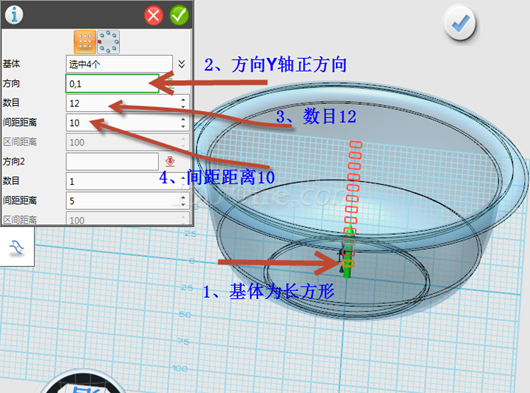

8.选择“基本编辑”中的“阵列”，基体为长方形，方向（0，1）Y轴正方向，数目12，间距10，如图所示

_ueditor_page_break_tag_

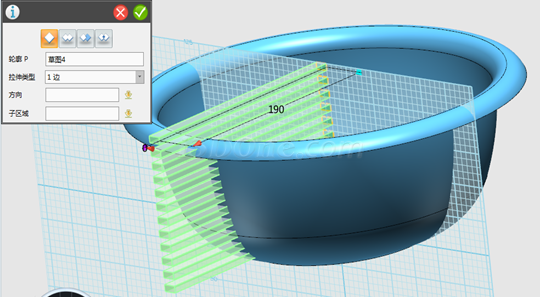

9.选择“特征造型”中的“拉伸”，将其拉伸长度适当超过基本体外边缘，如图所示
