一、学习目标

1、了解草图的绘制、拉伸和组合编辑等工具的使用。

2、掌握旋转工具的使用，认识到通过旋转是三维设计造型的常用方法之一。

3、掌握“阵列”工具的使用，体会“线性阵列”与“圆形阵列”的使用技巧。

4、掌握“缩放”工具的使用，并体会其使用技巧。

5、注重分析设计制作实体的细节，寻找有效的解决方法，不断提高自己的三维设计思路与水平。

二、制作思路简要分析

果篮是盛装水果的常用物件，家庭生活的必备物品，正值夏秋之季，是水果丰收的季节，今天我们来设计与制作一个水果篮。

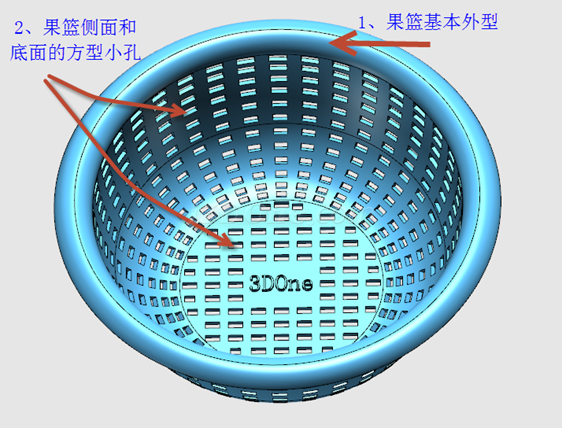

从上图来看，果篮的制作可以分为二个部分，一个是果篮基本体，另一个是果篮侧面和底面的方型小孔。我们可以通过旋转得到果篮基本体，通过运用阵列、组合编辑中的减运算得到侧面和底面的方型小孔。这里需要注意的是果篮侧面的是圆弧形，侧面方型小孔下面小，上面逐渐变大；另外，底面的方型小孔受圆形的限制，其形状大小并不完全规则。这也是制作的难点所在。

三、案例软件版本、适合学习人群：

软件版本（家庭版1.44）、3DOne中级用户。

四、制作过程

（一）果篮基本体的设计与制作

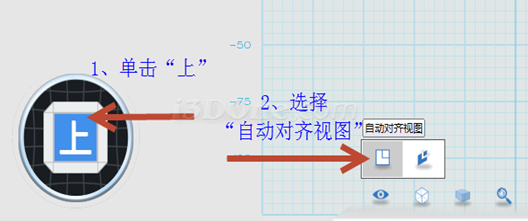

1.启动3DOne程序，在“视图导航”中选择“上”，并将鼠标指向浮动工具栏上选择“眼睛”，然后选择“自动对齐视图”。

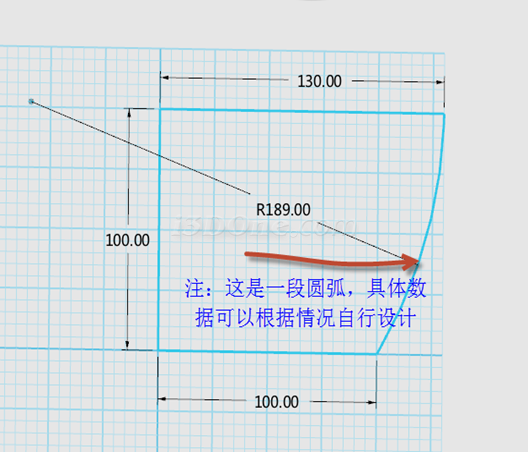

2.选择“草图绘制”中的“直线”工具，参考下图尺寸，作如下所示草图：

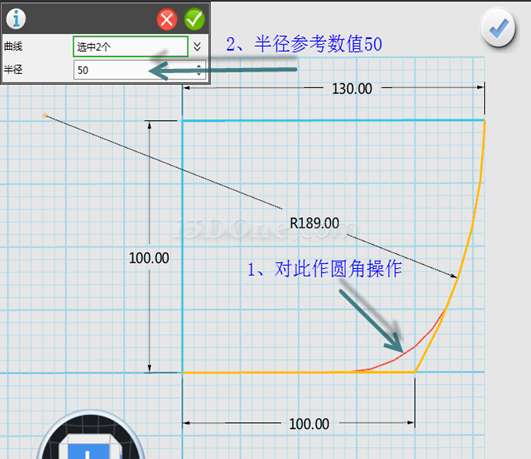

3.选择“草图编辑”中的“链状圆角”（圆角半径30），如下图所示，然后确定。

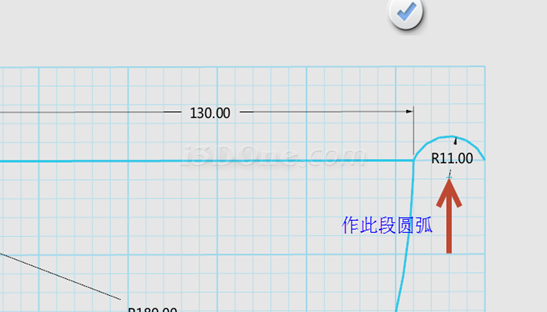

4.选择“草图绘制”中的“圆弧”，参考下图所示数据作一段圆弧，如图所示

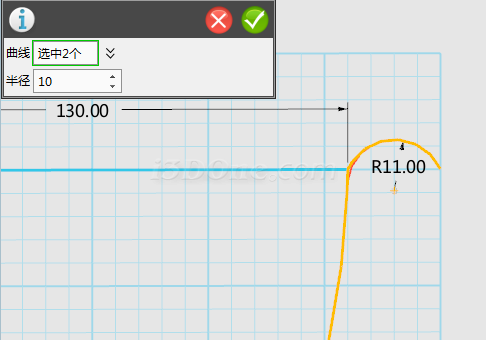

然后选择“草图编辑”中的“链状圆角”（圆角半径10），如下图所示

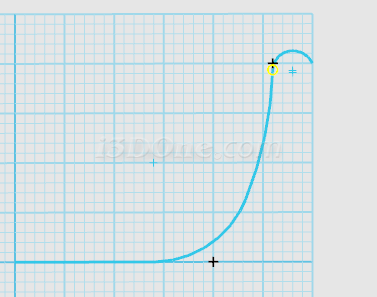

5.选择“草图编辑”中的“单击修剪”工具，剪去不需要的线段，如图所示

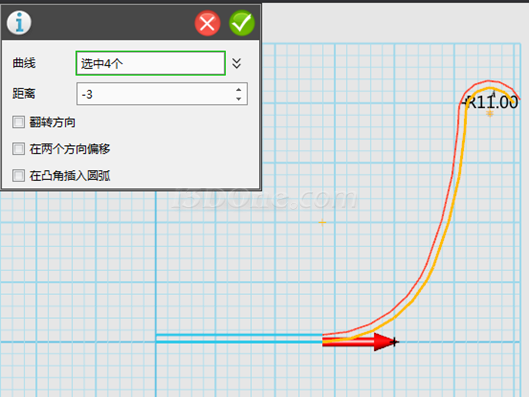

然后选择“草图编辑”中的“偏移曲线”工具，对上图曲线进行偏移操作，如图所示

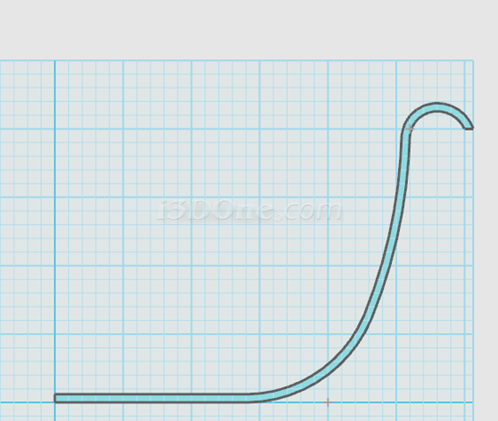

最后使用“直线”工具封闭草图，完成后退出草图，如图所示

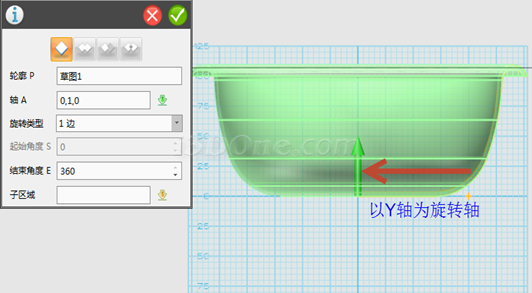

6.选择“特征造型”中的“旋转”工具，以Y轴为旋转轴，如图所示

至此，果篮的基本体的设计与制作完成。
