1.本章主要内容，如图所示。
2.【打开】3D MAX，按【Ctrl】加选线，【右键】连接2根线，【第一根线Z轴】2400mm，【第二根线Z轴】600mm，按【Ctrl】加选面，【Shift】选择环形，按【局部法线】挤出-240mm，如图所示。

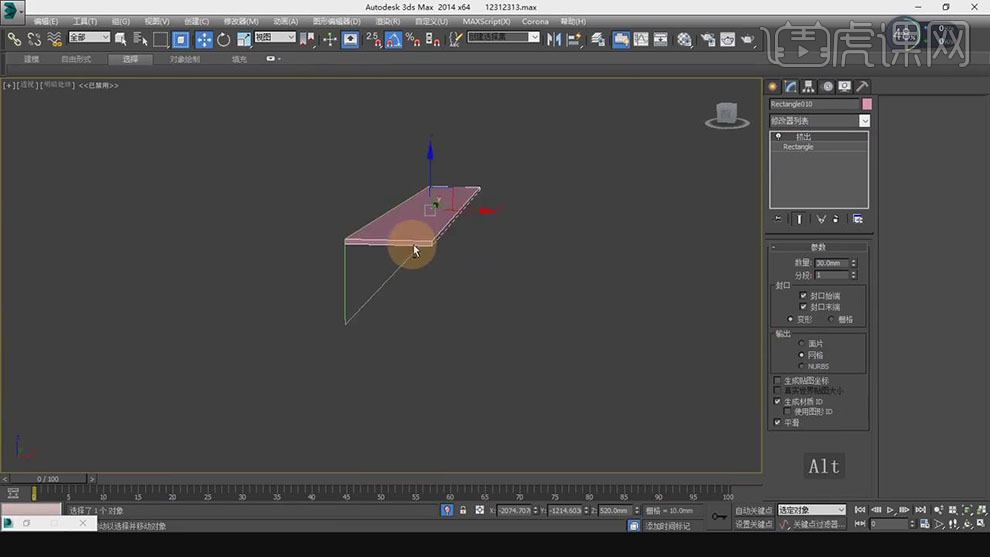

3.按【T】键切换到顶视图，【选择】线，【创建】矩形和闭合样条线，【选择】矩形，【挤出】20mm，按【F3】线框与光滑高亮，【调整】位置，【转换为】可编辑图形，【选择】线，【右键】连接2根线，【选择】面，【选择】切角，【选择】线，【右键】挤出，【挤出】-20mm，【边距】5mm。如图所示。
4.【删掉】多余线条和面，【创建】矩形，【转换为】可编辑样条线，【挤出】20mm，【移动并调整】位置，【转换为】可编辑多边形，【选择】线，【右键】连接4根线，【移动】位置，如图所示。
5.【选择】线，【挤出】-20mm，【炸开】5mm，【删掉】多余面，按【L】键切换到左视图，【删除】线，如图所示。
6.【选择】面，【挤出】350mm，【调整】位置，【创建】矩形，【移动】位置，【长度】550mm，【转换为】可编辑样条线，【选择】点，【调整】点的位置，【创建】矩形，【宽度】550mm，【调整】位置，【选择】面，【挤出】30mm，【移动并调整】位置。如图所示。
7.【选择】模型，【转换为】可编辑多边形，按【Shift】选中线，【右键】连接2根线，按【R】选择并缩放， 按【T】切换到顶视图，【选择】点，【调整】点位置，【选择】线，【选择】切角。【选择】面，【插入】20mm，【挤出】350mm。如图所示。
8.【选择】线，【右键】连接3根线，【选择】线，【连接】2根线，【扩大】间距，【选择】面，【按多边形插入】8mm，【右键】挤出15mm，按【Ctrl】键加选线，【选择】切角。【选择】面，【插入】45mm，【挤出】150mm。如图所示。
9.按【Shift】键选择面，【选择】分离，按【T】键切换到顶视图，【选择】点，【选择】快速切片，【选择】面，【选择】分离，按【F3】线框与光滑高亮，如图所示。
10.【选择】线，【选择】利用所选内容创建图形，【向上】复制线条，【调整】线条位置，【调整】坐标轴，【孤立】线条，【创建】线，【选择】附加，【选择】点，【选择】熔合焊接，如图所示。
11.最终效果如图所示。
