zhiyongz 西北工业大学Pengcheng Wang，陈海燕Haiyan Chen等，在Transactions of Materials
Research上发文，通过冷喷涂增材制造，实现了钎料/母材一体化制造，用于钎焊Cf/SiC和高温合金。还提出了一种冷喷涂增材制造钎料/母材一体化制造新方法。利用冷喷涂增材制造技术制备了整体CuTi钎料/GH3536和CuTi+W复合钎料/GH3536。Cu、Ti颗粒的大塑性变形和W颗粒的捣固作用，促进了颗粒间的界面结合，改善了冷喷涂CuTi+W复合钎料的焊接性。基于冷喷涂CuTi+W复合钎料，成功实现了Cf/SiC复合材料与GH3536的钎焊，并对钎焊接头的微观组织和钎焊机理进行了研究。
研究表明，冷喷涂CuTi+W复合钎料钎焊Cf/SiC-GH3536接头的剪切强度达到77MPa。这项研究，突出了在钎焊中，冷喷涂增材制造集成钎料/母材制造的巨大潜力。

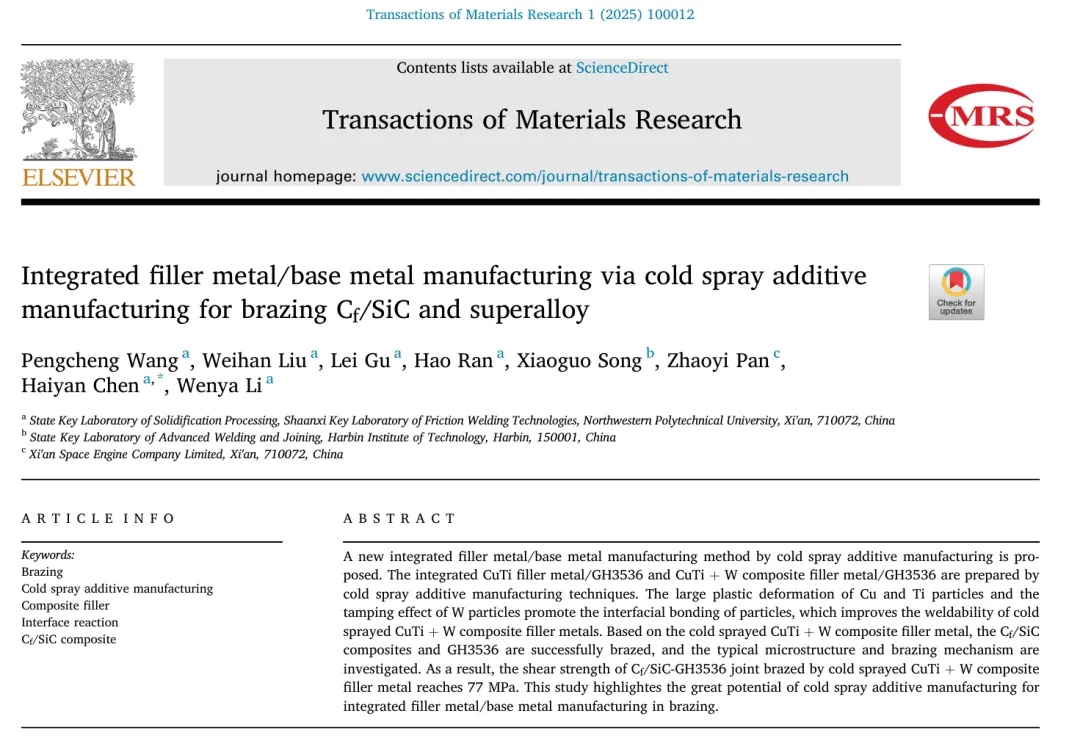

用于钎焊Cf/SiC和高温合金的冷喷涂增材制造的一体化钎料/母材制造

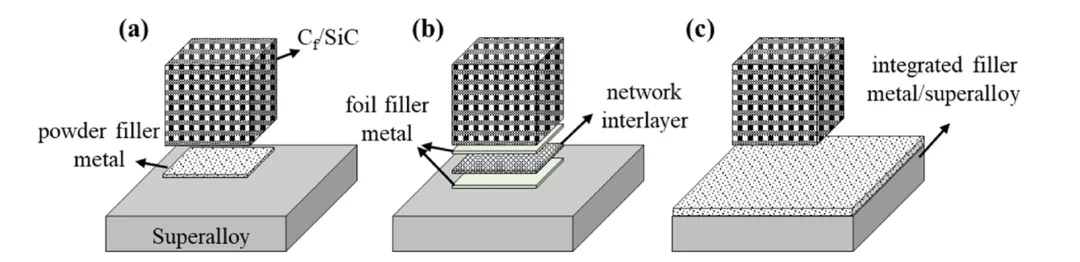

图1. 不同复合钎料制造方法。

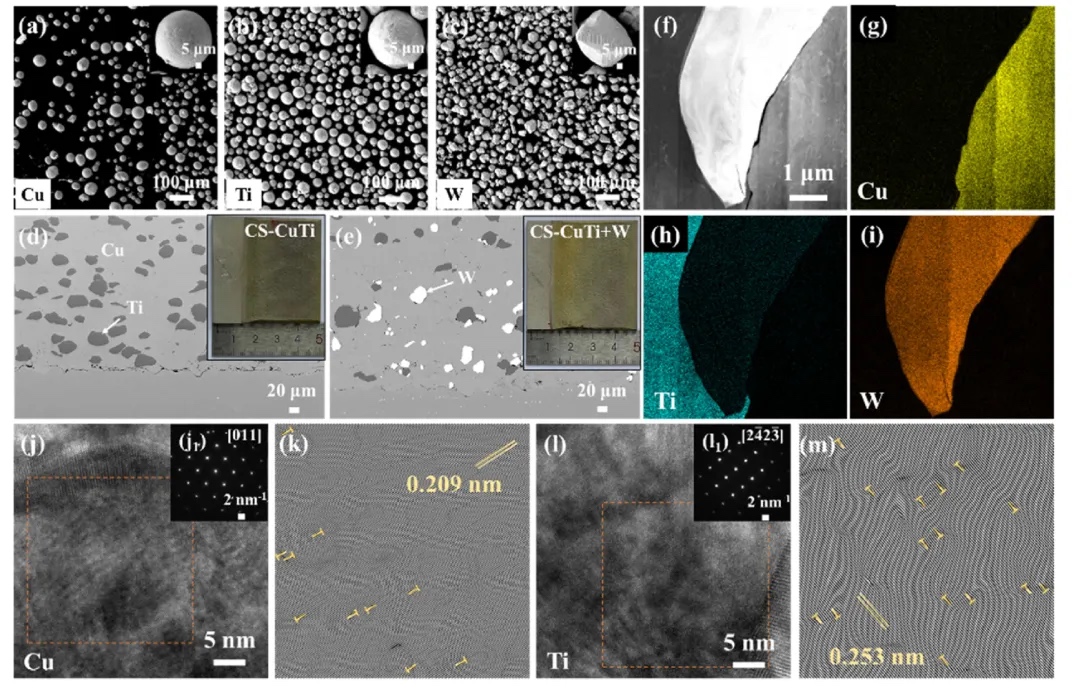

图2. SEM和TEM图像

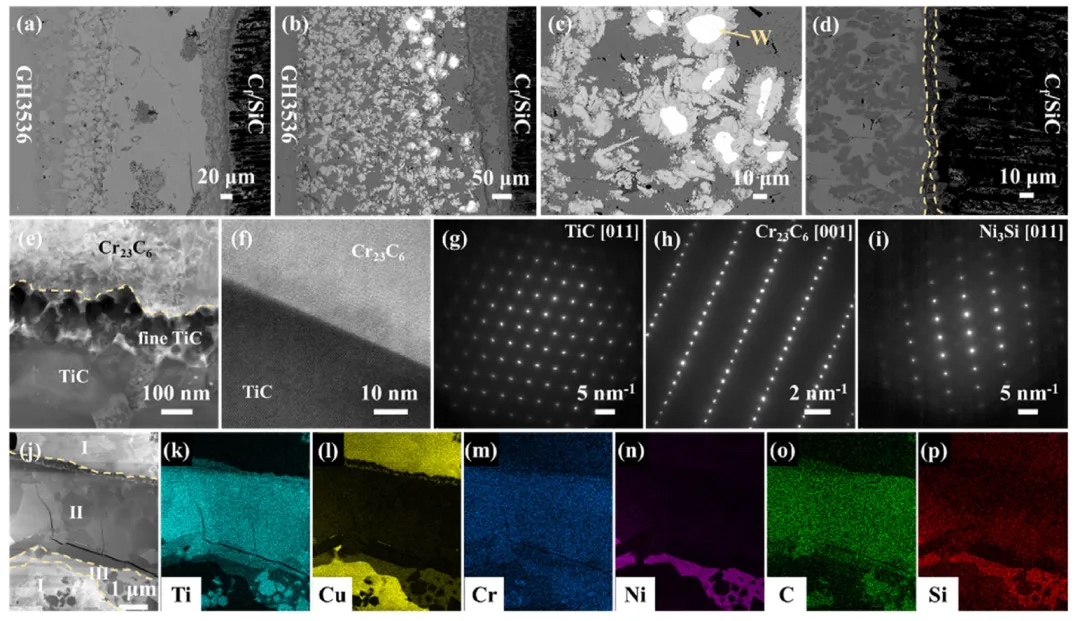

图3 CS-CuTi钎焊CF/SiC-GH3536接头SEM图片。

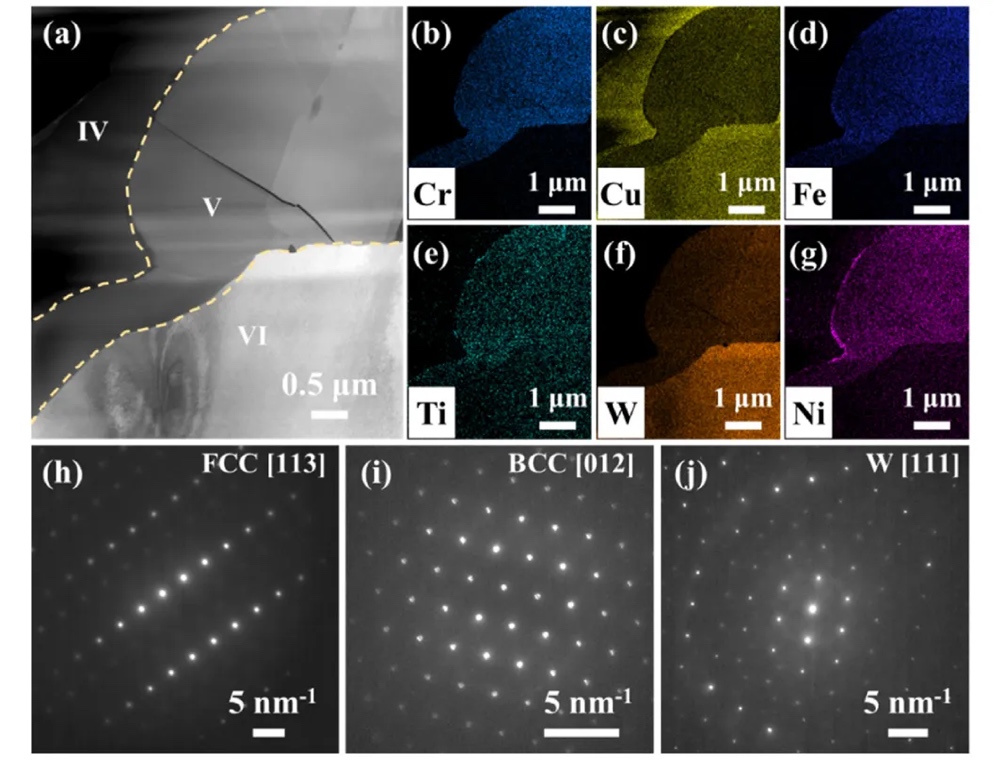

图4. 周围界面反应层的明场TEM。

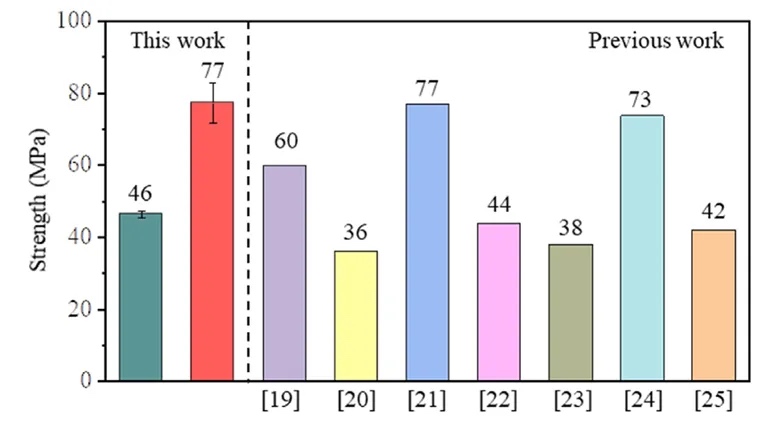

图5.节点强度对比。
文献链接：https://doi.org/10.1016/j.tramat.2025.100012
本文译自Transactions of Materials Research
