避免翘曲、增加层粘性，通过仿真来提高FDM 3D打印质量(2)

当前位置：主页 > 新闻频道 > 市场研究 > 正文

时间：2019-06-28 13:55 来源：3D科学谷作者：中国3D打印网阅读：次

网格处理

基准案例网格总数为2485252，最高扭曲率为0.86,网格质量过关。

pera global_fdm_3

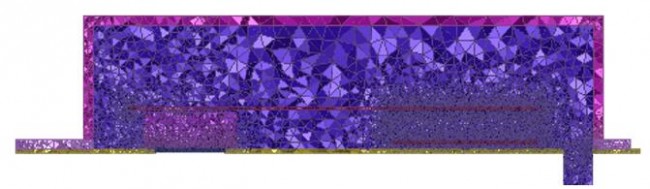

图3-1 基准案例网格示意图

风道设计

市场上可见的风道结构，总结其设计原则，均为将风机抽取的气体均匀、尽可能多的充入换热器区域。都是以类似添加蜗壳或者挡风板的方式来实现这一目的。

pera global_fdm_4-1-2

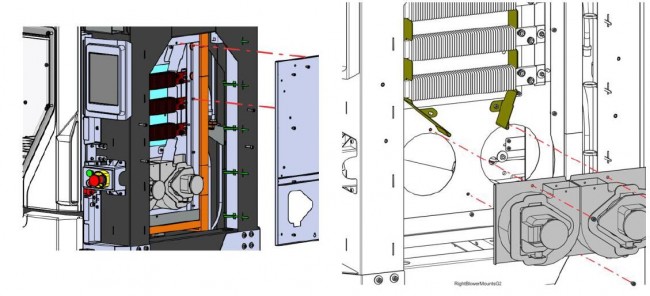

图4-1 F370风道示意图（左）

图4-2 F370风道局部图（右）

pera global_fdm_4-3-4

图4-3 F450风道示意图（左）

图4-4 F450风道局部图（右）

本报告中给出两种挡风罩形式，添加挡风罩的目的之一为在竖直方向上，限制气流的扩展；其二为在左右方向上限制气流的流动。两种挡风罩形式如下，区别在于是否将风机上边的位置封口。

pera global_fdm_4-6

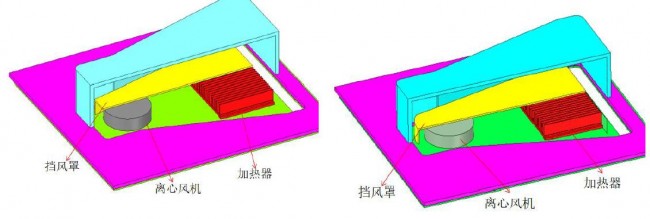

图4-5 挡风罩优化方案一（左）

图4-6 挡风罩优化方案二（右）

pera global_fdm_4-7-8

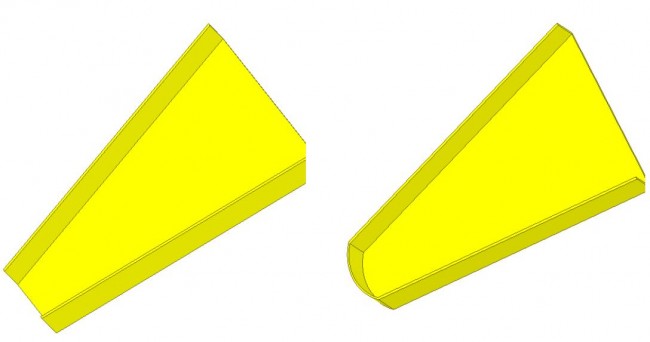

图4-7 挡风罩优化方案一局部放大图（左）

图4-8 挡风罩优化方案二局部放大图（右）
