3D打印在电化学储能领域已经得到广泛的应用。一般情况下，具有优异导电性的轻质碳材料成为研究的热点。然而由于碳基器件相对较低的面积和体积能量密度，极大地限制了其在实际中的应用范围。对称型超级电容器具有高的功率密度和安全稳定性，但是它的工作电压较低阻碍了其能量密度的发挥。
近日，苏州大学能源学院、苏州大学——北京石墨烯研究院协同创新中心的孙靖宇教授课题组，采用湿法化学及热磷化步骤，结合3D打印构筑非对称超级电容器，这为制备高面积/体积能量密度器件提供新的方法。研究成果发表在《Nano-Micro Letters》上，标题为《3D Printing of NiCoP/Ti3C2 MXene Architectures for Energy Storage Devices with High Areal and Volumetric Energy Density》。借助纳微快报的分享，本期3D科学谷与谷友共同领略关于3D打印在高能量密度器件领域的突破。
▲论文链接：https://doi.org/10.1007/s40820-020-00483-5
在电化学储能领域，3D打印技术的应用正在迅速发展，尤其是在制造具有高面积和体积能量密度的能源存储设备方面。传统的碳基超级电容器虽然具有高功率密度和良好的安全稳定性，但它们的工作电压较低，限制了能量密度的提高。为了克服这些限制，研究人员正在探索使用3D打印技术来制造新型的电极结构。”

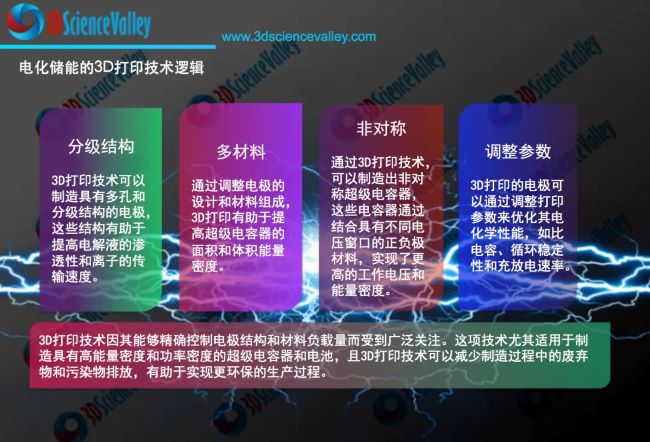

3D科学谷发现
3D Science Valley Discovery关键点：
复合材料的制备：通过湿法化学和原位磷化步骤制备了NiCoP/MXene复合材料，这种材料结合了两种材料的优点，提高了电化学性能。
3D打印技术的应用：利用3D打印技术精确控制电极的厚度和负载量，从而优化了电极的性能。
非对称超级电容器的设计：通过设计非对称超级电容器结构，提高了工作电压，从而增加了能量密度。
电化学性能的测试：通过三电极体系测试了复合材料的循环伏安曲线和充放电性能，验证了材料的高电容和良好的循环稳定性。
最终，该研究实现了面积能量密度为0.89 mWh/cm²和体积能量密度为2.2 mWh/cm³的非对称超级电容器，这为开发具有高能量密度的电化学储能设备提供了新的可能性。
Insights that make better life
本文亮点
1. 利用3D打印构造厚度和负载量可调可控的电极结构。
2. 全打印的NiCoP/MXene//AC非对称超级电容器全电池最终得到面积和体积能量密度分别为0.89 mWh cm−2和2.2 mWh cm−3。
内容简介
苏州大学能源学院、苏州大学——北京石墨烯研究院协同创新中心的孙靖宇教授课题组，采用湿法化学及热磷化步骤，结合3D打印构筑非对称超级电容器，这为制备高面积/体积能量密度器件提供新的方法。
该工作可控合成了NiCoP/MXene (NCPM)复合材料，通过3D打印构筑厚度及负载可调的电极，设计制备了NCPM-CNT//AC-CNT的非对称超级电容器，评估了其面积及体积能量密度，得出如下结论：
(1)复合材料相比于单独MXene和NCP具有更好的电化学性能；
(2)CNT作为墨水的调粘材料，不仅可以维持电极结构的骨架，还可以提供良好的导电网络；
(3)3D打印的非对称超级电容器结构最终可实现高的面积和体积能量密度。
图文导读
I NCPM复合电极的制备及打印器件的制备
NCPM的设计是通过湿法化学和原位磷化步骤得到，如图1a所示，磷化步骤以及与MXene的结合可以有效解决双金属氢氧化物导电性差的问题，促进电化学反应的动力学过程。进一步对墨水的微观形貌进行分析，可以发现活性材料与CNT能够较好地交织在一起，进而有效构筑导电网络(如图1b，c所示)。3D打印可以通过控制打印电极的层数，进而制备不同厚度的电极(图1d)。

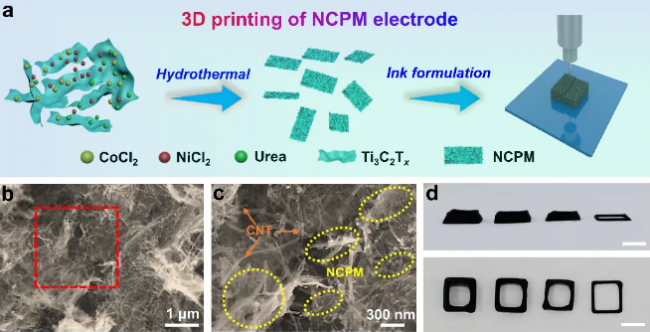

▲图1. (a) NCPM材料的合成及3D打印示意图。(b, c) NCPM/CNT墨水的微观形貌。(d) 3D打印设计厚度可调的样品。其中图d中的比例尺分别为8 mm。
II 复合材料的形貌表征
图2考察了NCPM的形貌及结构特征。从高分辨TEM可以发现(图2d)，同一区域存在NCP和MXene两种的晶格条纹，表明NCPM复合材料的成功制备。为了进一步表征合成的NCPM的晶体结构和化学成分，进行了XRD和XPS分析，如图2g-i所示。XRD的数据表明复合材料主要存在NCP的信号；XPS的数据主要表明NCP和Ti3C2之间存在相互作用。

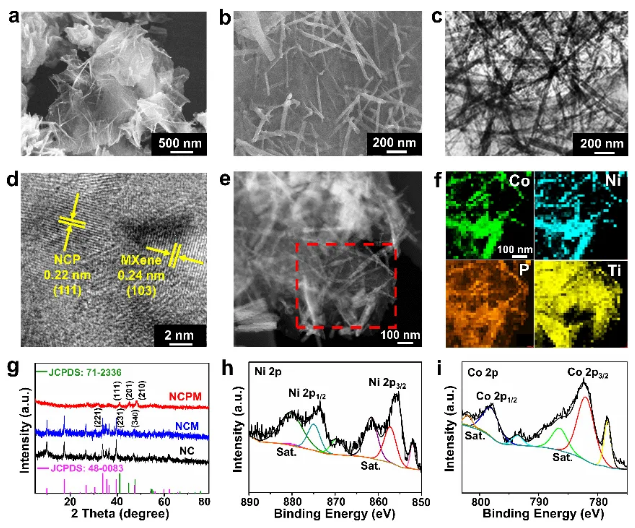

▲图2. (a-c) NCPM的SEM及TEM图。(d) NCPM的HRTEM图。(e, f) NCPM的STEM和对应区域的元素Mapping。(g) NC, NCM和NCPM三种材料对应的XRD图谱。(h, i) NCPM的Ni 2p和Co 2p分别对应的XPS谱图。
III 3D打印墨水的流变特性分析
在进行3D打印前，我们需要分析和表征墨水的流变特性，判断其是否满足打印的要求。如图3d-f所示，浓缩后的CNT与CNT/NCPM墨水两者在整个剪切压力范围内都具有剪切变稀的非牛顿流体特性。通过调整打印的速度，可以获得不同宽度的电极、可调负载量的器件，如图3c所示。进一步对冷冻干燥后的电极断面和表面结构进行观察，发现打印后的电极具有丰富的孔道结构，这有利于电解液的渗透和离子的传输(图3g-i)。

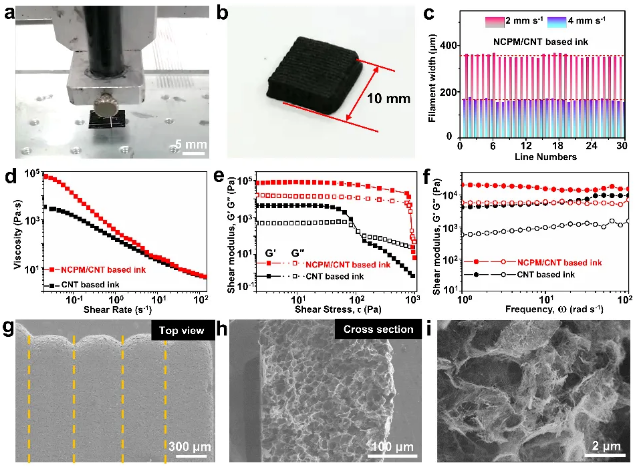

▲图3. (a, b) 3D打印设备和打印电极的实物图。(c) 不同打印速度对应电极宽度分布统计图。(d) 制备的NCPM/CNT和CNT两种墨水的表观粘度与剪切速率的关系。(e, f) 储存模量和损失模量分别与剪切压力和频率之间的关系。(g, h) 打印电极的表面及截面SEM。(i) NCPM/CNT电极在冷冻干燥后的微观形貌图。
IV 打印电极的三电极电化学性能
在扫描速率为10 mV/s的情况下，通过三电极装置分别测试NC、NCP和NCPM三者的循环伏安曲线(CV)，其中较大的曲线面积表明较高的容量存储，从图4b中可以看出NCPM的容量最高。NCPM相对于NCP和NC在结构上具有一定优势，主要由于MXene的引入为双金属氢氧化物的合成提供了更多的生长位点，结合MXene良好的导电性，可以进一步提升电极材料的反应动力学。通过借助3D逐层打印技术，得到厚度不同、负载量不一的电极。分析可得，随着电极厚度的增加，面积负载量也逐渐增大，因此对应较高的面积电容。然而，相对于薄电极，厚电极的离子和电子传输速度较为缓慢，因此相对厚的电极其体积容量可能会受到一定的影响，如图4e所示。

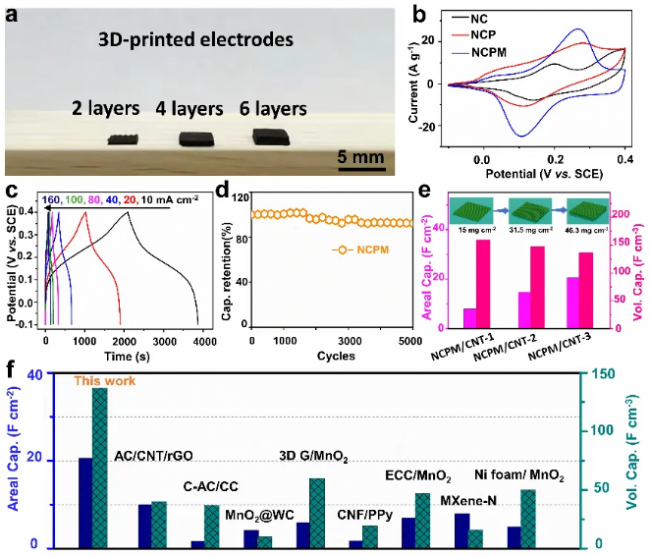

▲图4. (a) 3D打印不同厚度的NCPM电极的光学照片。(b) 三电极体系测试NC、NCP、NCPM三种电极材料的CV曲线。(c, d) NCPM/CNT在不同电流密度下的GCD曲线及循环稳定性。(e) 不同打印电极的面积和体积容量。(f) 本工作制备的电极与其它体系的对比。
V 打印非对称超级电容器
研究人员在打印电极的基础上设计了非对称的超级电容器(ASC)，这可以进一步提高整个器件的能量密度。为了达到ASC的最佳性能，正负极要满足电荷平衡(Q+ = Q−)，可确定两者的材料比例；并通过CV曲线来确定两电极之间的电压区间为0−1.4 V，如图5b，c所示。在充放电电流密度为12 mA cm−2的条件下对电化学储能器件进行循环性能测试，在5000次恒流充放电后，ASC仍然保留初始比电容值的87.5%，显示出较好的循环稳定性，如图5f所示。通过对电极厚度的优化，以及拓宽后的电压窗口，最终可以得到整个器件的面积和体积能量密度分别为0.89 mWh cm−2和2.2 mWh cm−3(图5g)。

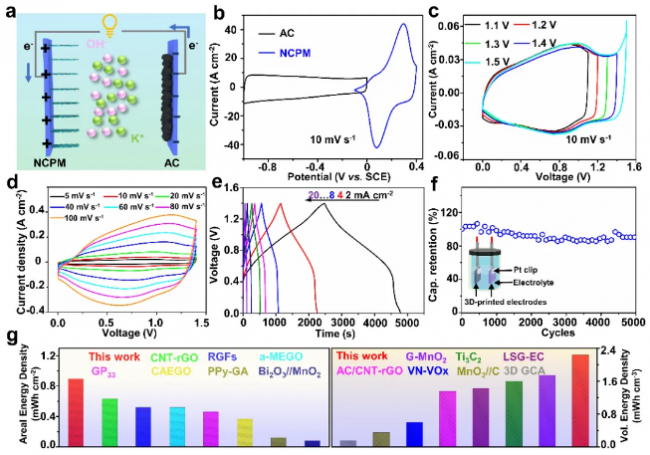

▲图5. (a) 3D打印非对称超级电容器正负极电极。(b) 在10 mV/s扫速下打印电极的CV曲线。(c) 不同电压区间内的CV曲线。(d) 不同扫速下的CV曲线。(e) 不同电流密度下的GCD曲线。(f) 两电极对应的长循环稳定性。(g) 打印NCPM与其它体系的面积与体积能量密度对比。
来源
微纳快报 l
3D打印NiCoP/MXene复合电极材料：构建高面积/体积能量密度储能器件
纳微快报：
Nano-Micro Letters《纳微快报(英文)》是上海交通大学主办、在Springer Nature开放获取(open-access)出版的学术期刊，主要报道纳米/微米尺度相关的高水平文章(research article, review, communication, perspective, highlight, etc)，包括微纳米材料与结构的合成表征与性能及其在能源、催化、环境、传感、电磁波吸收与屏蔽、生物医学等领域的应用研究。已被SCI、EI、PubMed、SCOPUS等数据库收录，2022JCR影响因子为 26.6，学科排名Q1区前5%，中科院期刊分区1区TOP期刊。
Citation
3D Printing of NiCoP/Ti3C2 MXene Architectures for Energy Storage Devices with High Areal and Volumetric Energy Density
Lianghao Yu, Weiping Li, Chaohui Wei, Qifeng Yang, Yuanlong Shao, Jingyu Sun*
Nano‑Micro Lett.(2020)12:143
https://doi.org/10.1007/s40820-020-00483-5
