3dmax教学之主体建模教程

3dmax是当今特别流行的一款三维建模软件，它应用于制作建筑设计、景观设计的效果图，以及三维动画的制作。在设计过程中最重要的部分就是建模设计，今天小编带领大家学习一下，3d教学之主体建模教程，希望可以帮助大家了解建模相关的操作技能。

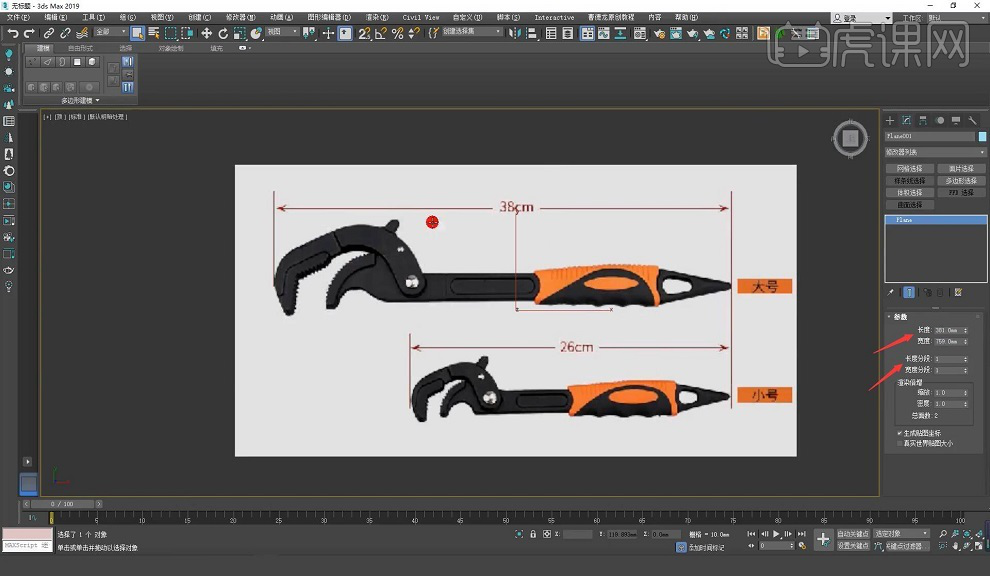

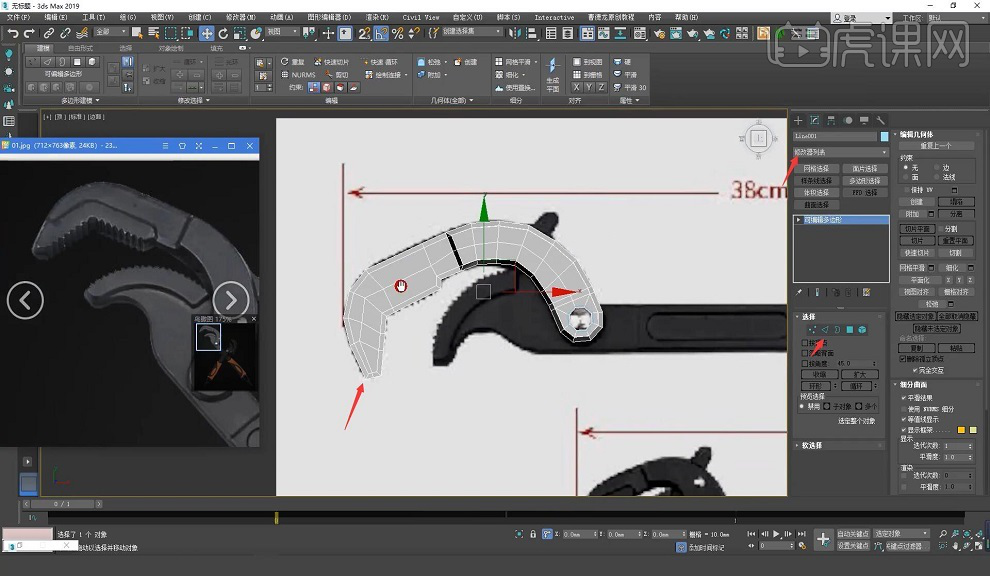

　　1.打开3D MAX，按【Alt】+【W】最大化显示，选择【平面】，【长度分段】：1，【宽度分段】：1。关闭网格，拖入参考图。【长度】：381mm，【宽度】：759mm，具体如图所示。

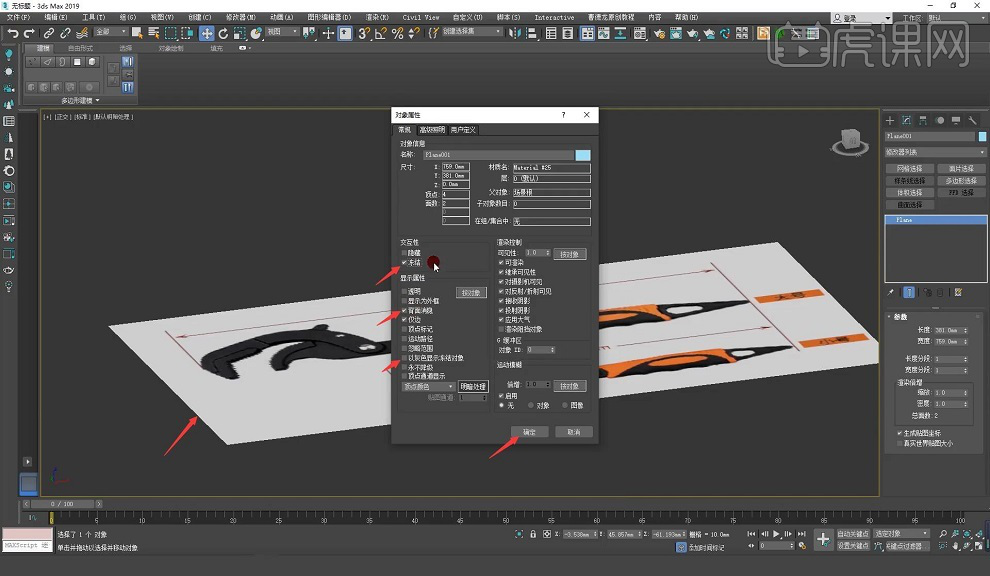

　　2.【右击】-【平面】，【长度】：380mm，【宽度】：380mm，选择参考图平面进行缩放，【右击】-【对象属性】-【显示属性】，取消勾选【以灰色显示冻结对象】，勾选【背面消隐】。勾选【交互性】-【冻结】，单击【确定】，具体如图所示。

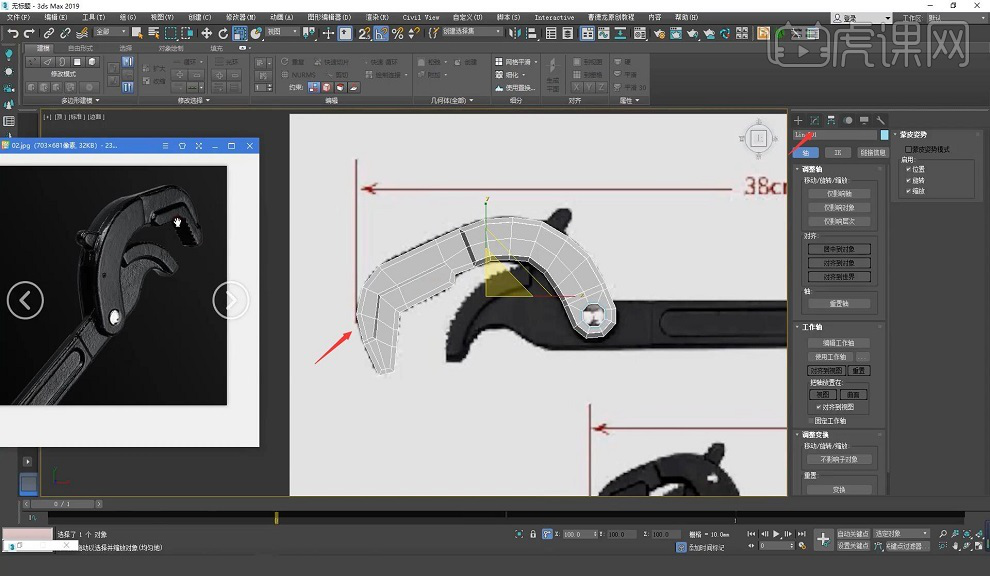

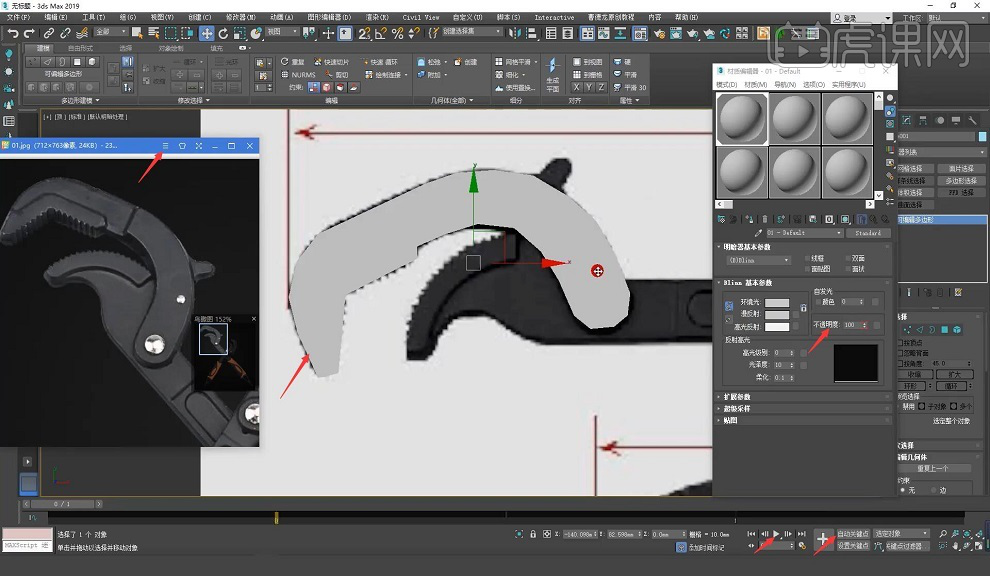

　　3.选择细节图，选择【窗口始终最前显示】，选择【线】，选出图中扳手前部分，调整点位置，【右击】-【转换为：】-【转换为可编辑多边形】。【M】打开【材质编辑器】赋予材质，打开【时间配置】-【动画】-【结束时间】：1，打开【自动关键点】，点滚动条至图中位置，选择【材质编辑器】-【不透明度】：0，关闭【自动关键帧】，具体如图所示。

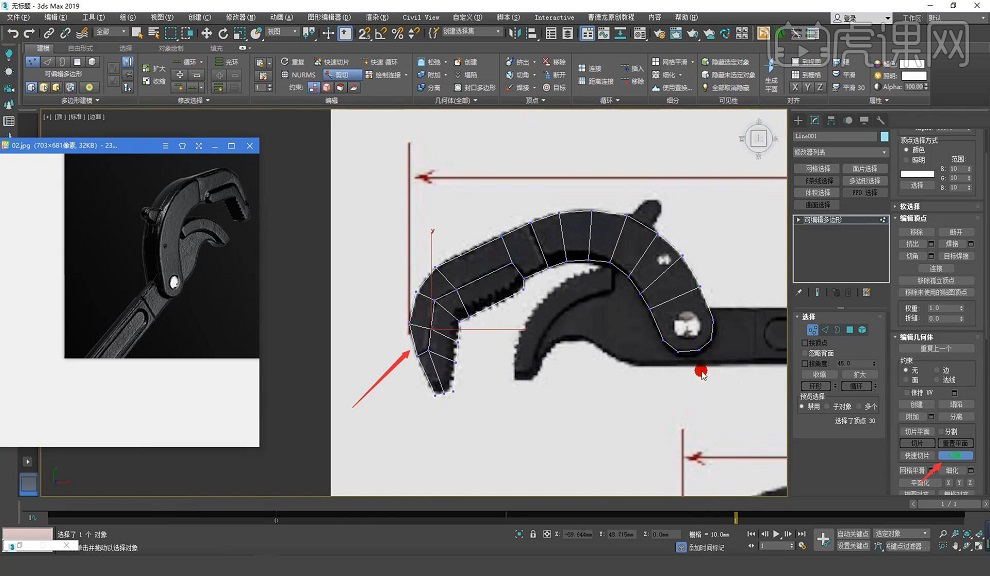

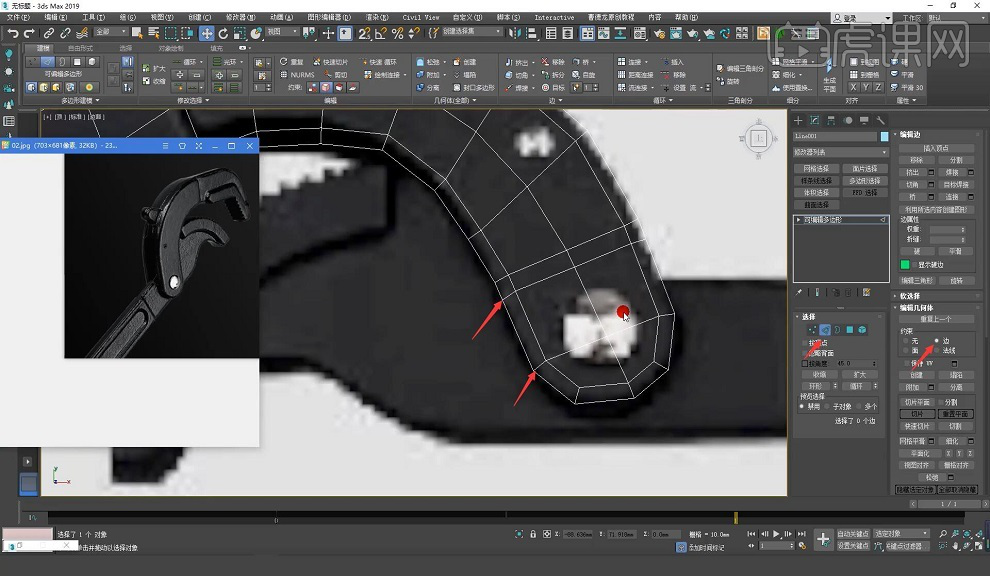

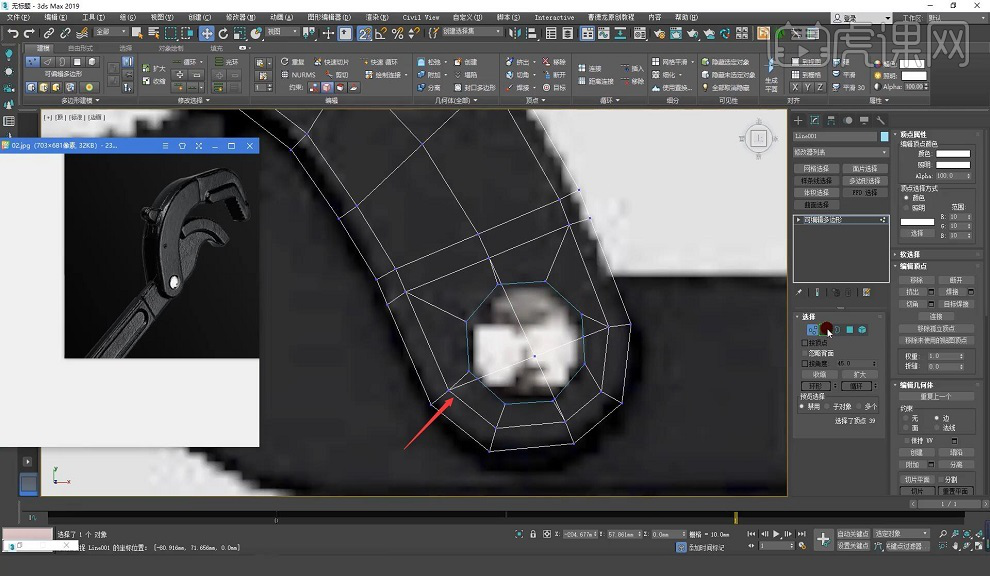

　　4.按【F4】Edged Faces显示切换，选择图中的点，【右击】-【连接】，缺少线，选择【Alt+C】切线工具，重复上述步骤，进行连接与切割，具体如图所示。

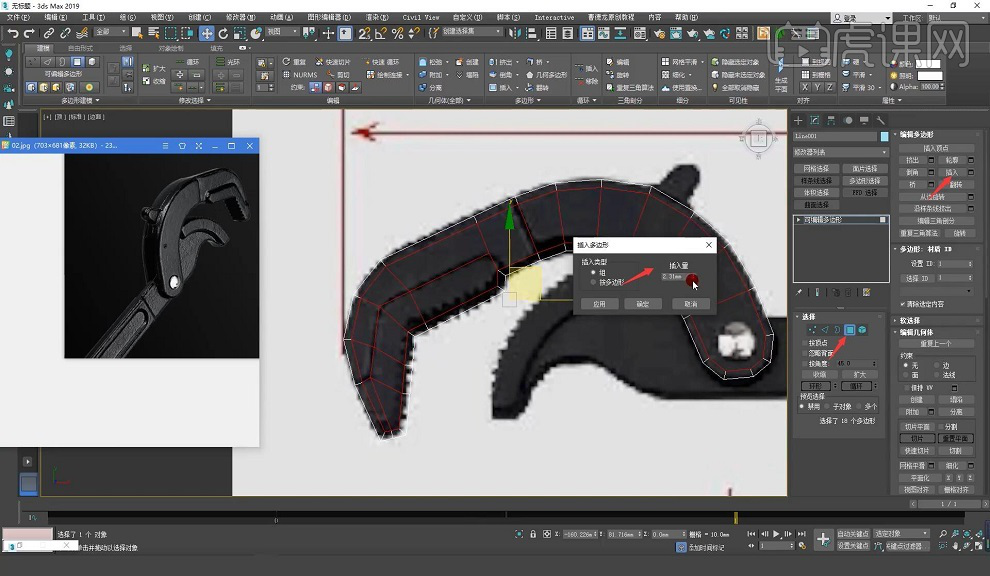

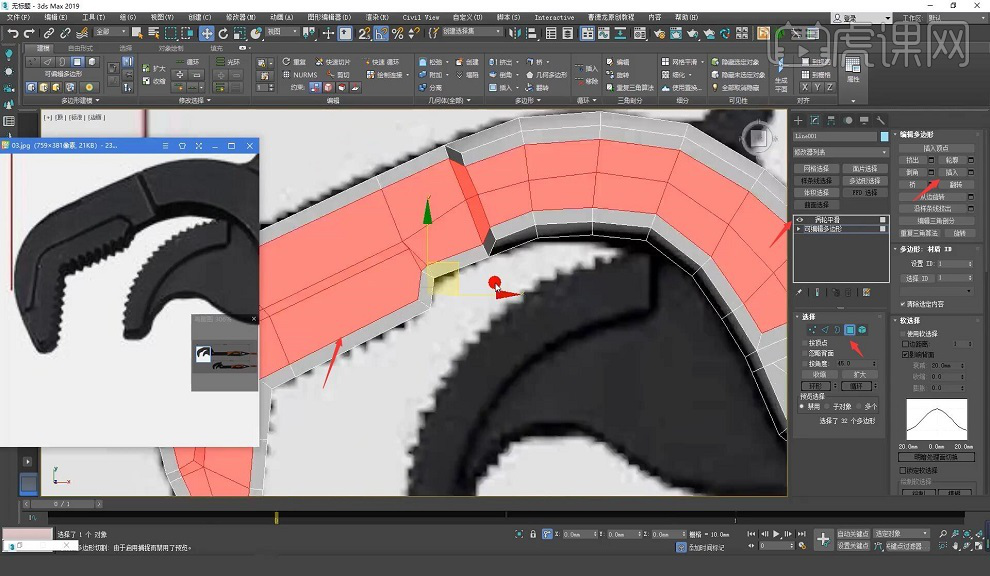

　　5.选择【多边形】层级，【F2】明暗处理选定面切换，选择【插入】-【插入多边形】-【插入量】：2.31mm，单击【确定】，具体如图所示。

　　6.选择【Alt+C】切线工具，加中线，选择【边】，选择图中的边，【右击】-【连接】，打开【约束】-【边】，移动图中边的位置，具体如图所示。

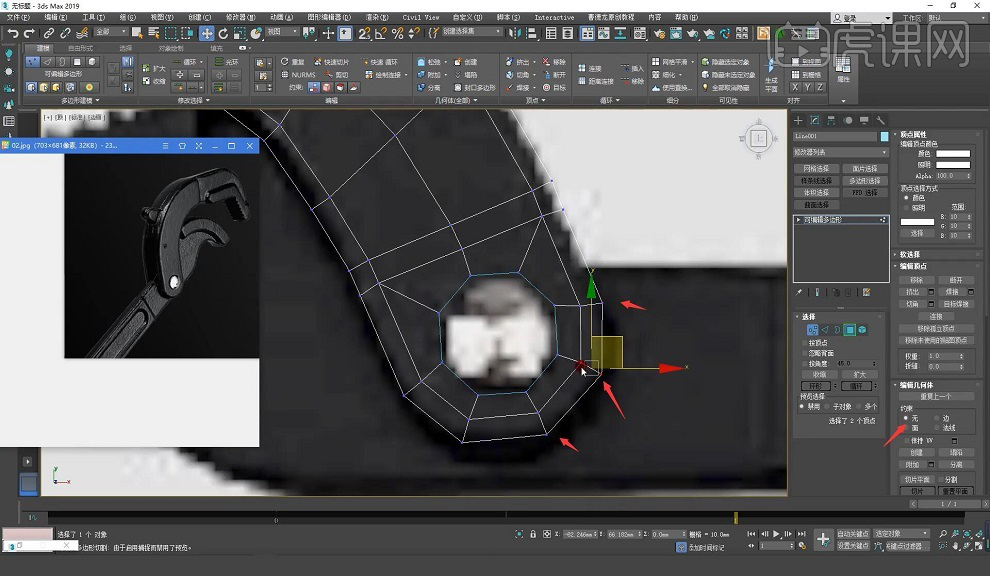

　　7.【右击】-【圆形】，在开孔位置绘制，选择【插值】-【步数】：1，旋转至对齐，选择缩放工具，进行放大，选择【Alt】+【C】，【S】打开捕捉，进行切割，具体如图所示。

　　8.选择【边】，【Ctrl】加【Backspace】移出，选择【约束】-【无】，移动图中点的位置，具体如图所示。

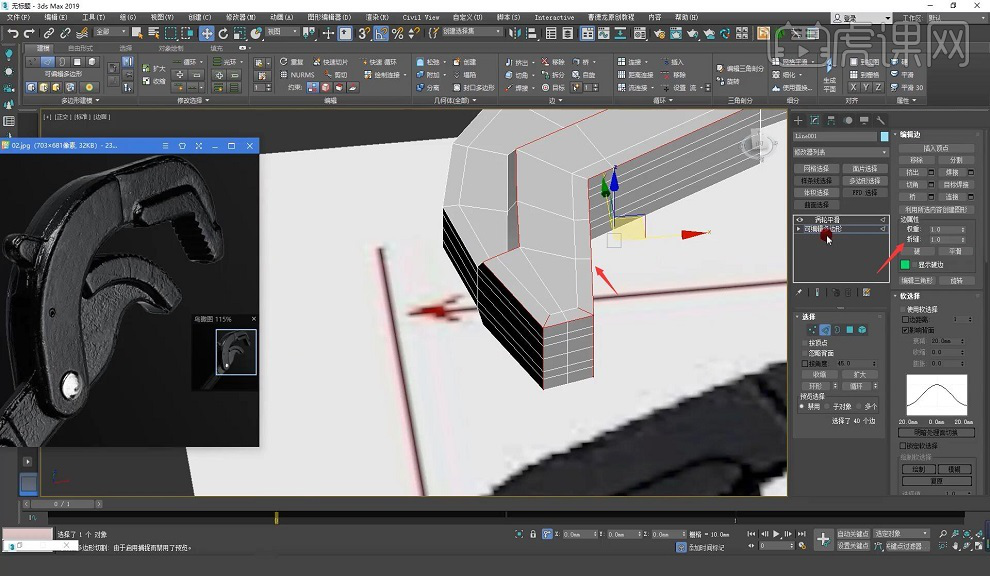

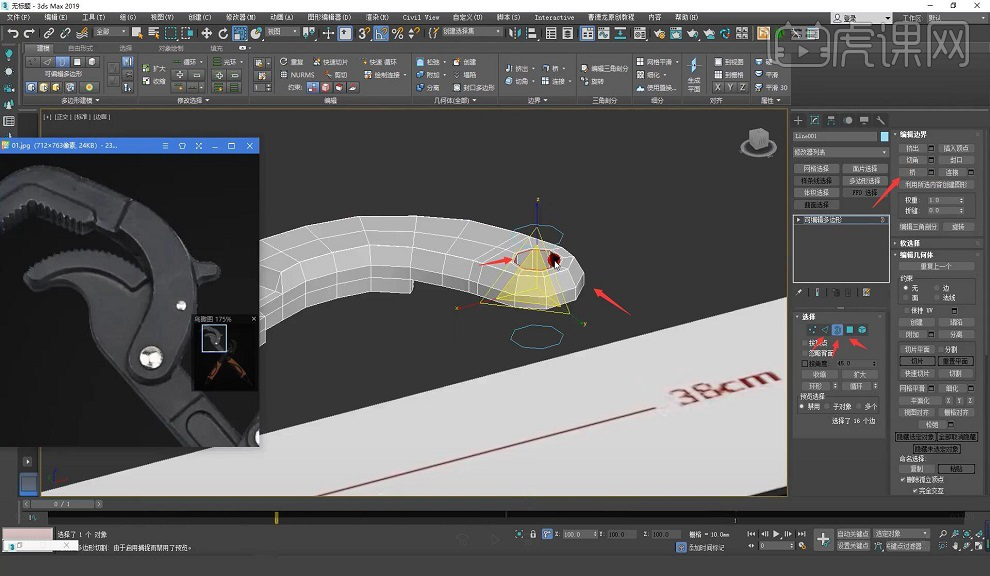

　　9.选择【多边形】层级，选择图中的面，单击【插入】-【插入量】：1.178mm，单击【确定】，选择【删除】，选择【顶点】，调整点至合适位置，选择【修改】-【壳】-【外部量】：8.1mm，选择【克隆选项】-【实例】-【确定】，选择【镜像】-【镜像轴】-【Z】-【确定】，具体如图所示。

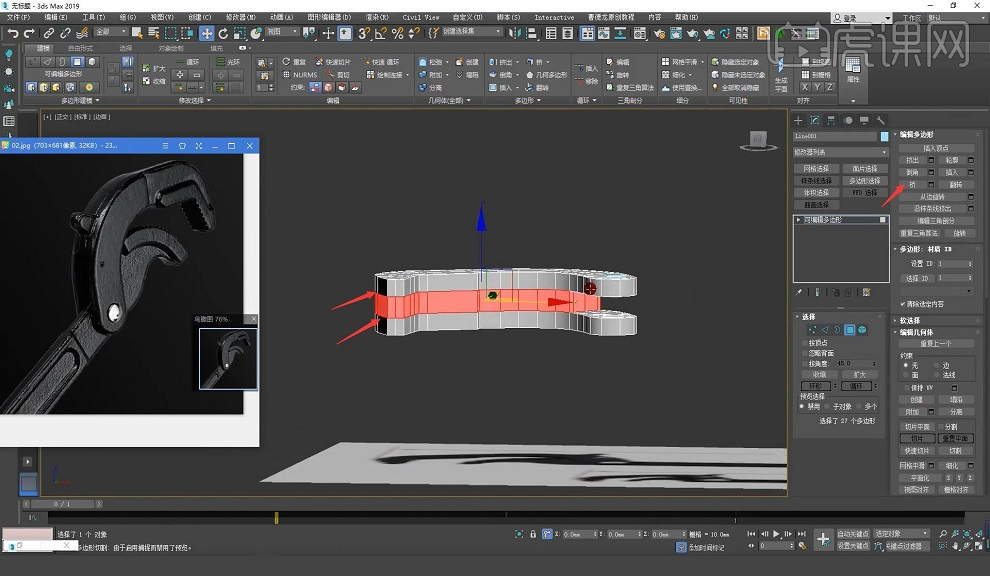

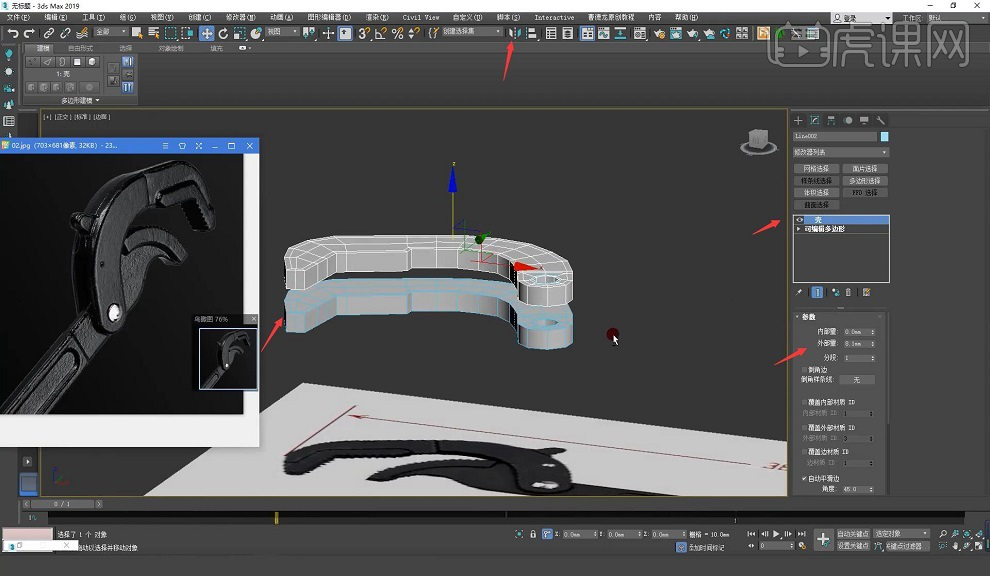

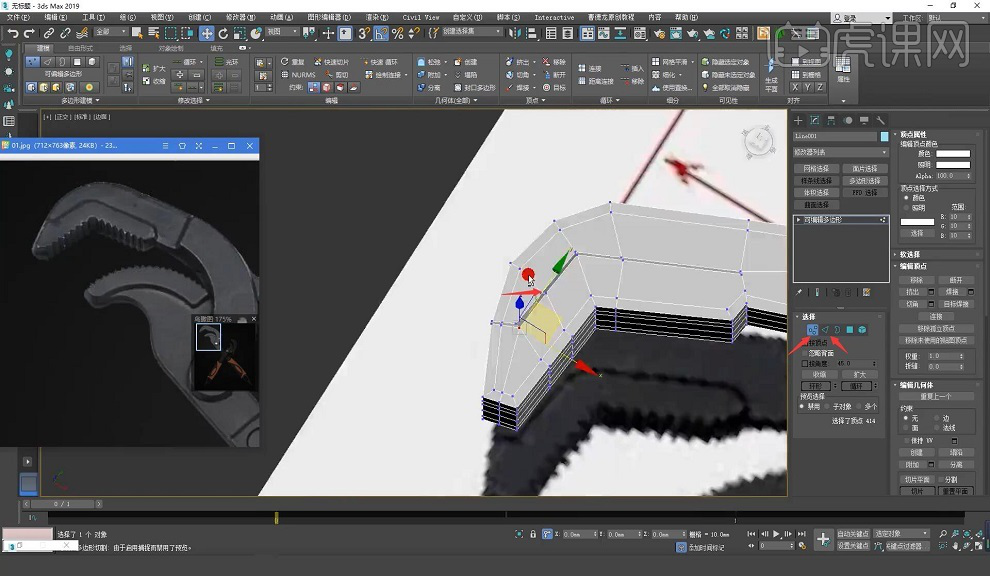

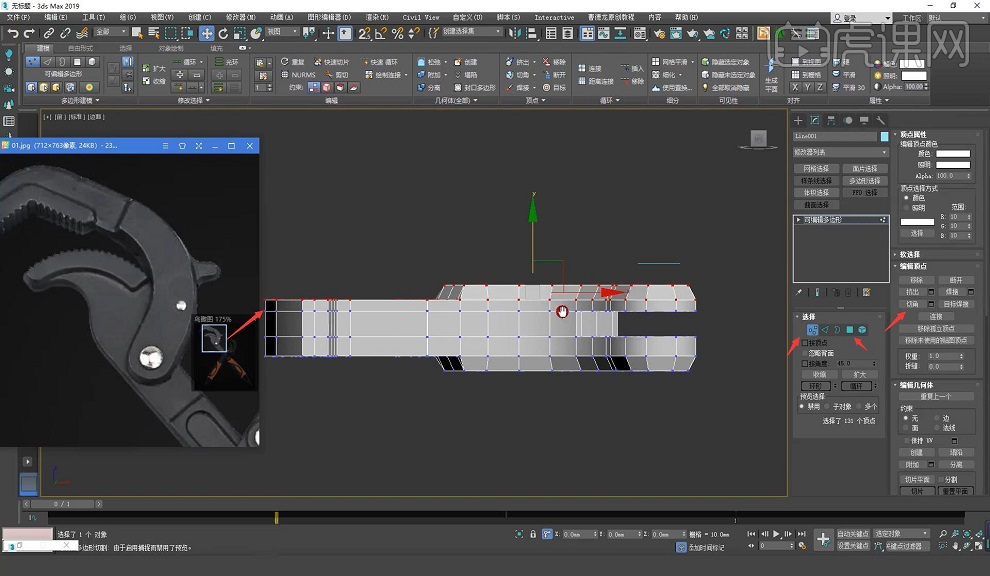

　　10.选择下面模型【右击】-【转换为：】-【转换为可编辑多边形】，上面模型重复上述步骤。选择【附加】，切换到顶视图，选择【多边形】，选择图中的面，单击【桥】，具体如图所示。

　　11.选择【顶点】层级，选择图中的点，调整高度，选择【多边形】层级，选择图中的面，选择【倒角】-【倒角多边形】-【高度】：4.25mm，【轮廓量】：-2.217，单击【确定】，选择【顶点】，再次调动高度，具体如图所示。

　　12.选择【边】，选择中间的模型竖边，【右击】-【连接】-【连接边】-【分段】：1，选择【多边形】，删除图中八边形，删除下部分模型，选择【边】，删除图中边，下面同样删除。选择【边界】，选择边，按住【Shift】缩放，再次单击【桥】，具体如图所示。

　　13.选择【顶点】，选择图中点，向下移动。选择图中边，选择【修改】-【对称】，选择【Z】,【右击】-【转换为：】-【转换为可编辑多边形】，具体如图所示。

　　14.选择【多边形】，选择相应的面，选择【挤出】，调整高度，【F2】明暗处理选定面切换，选择【边】，根据参照图进行细节调整，具体如图所示。

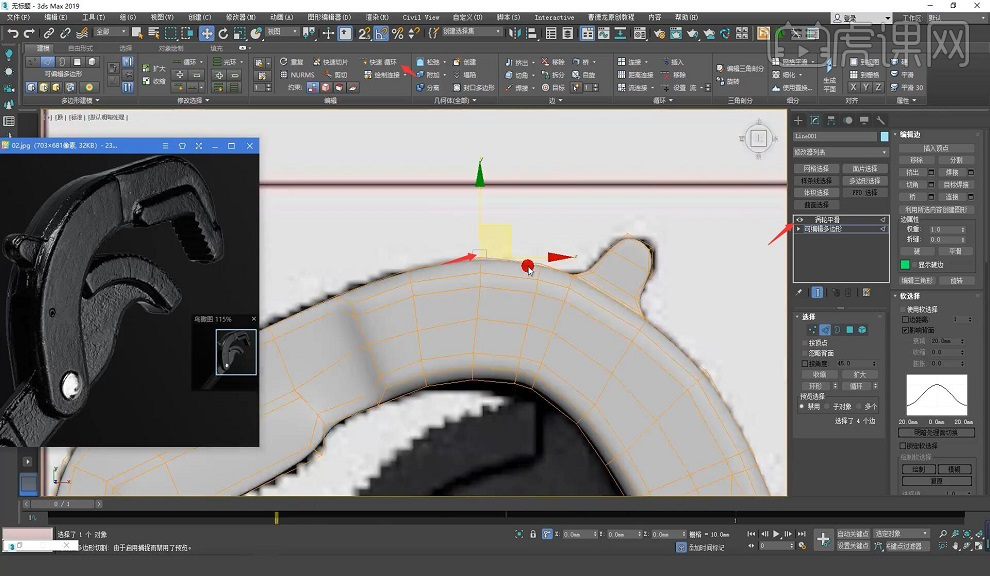

　　15.选择【边】，选择中间边，单击【对称】-【Z】，【右击】-【转换为：】-【转换为可编辑多边形】，选择【涡轮平滑】-【迭代次数】：2，根据情况可以在进行缩放，具体如图所示。

　　16.选择【边】。选择图中的线，【右击】-【切角】-【切角边】-【切角量】：0.62mm，选择【涡轮平滑】，选择图中的一圈边，【Ctrl】加【Backspace】移出，选择【多边形】，选择图中的面，【右击】-【插入】-【插入量】：2.32mm，单击【确定】，具体如图所示。

　　17.选择【顶点】，进行微调，选择【Alt】+【C】进行切割，选择【目标焊接】，具体如图所示。

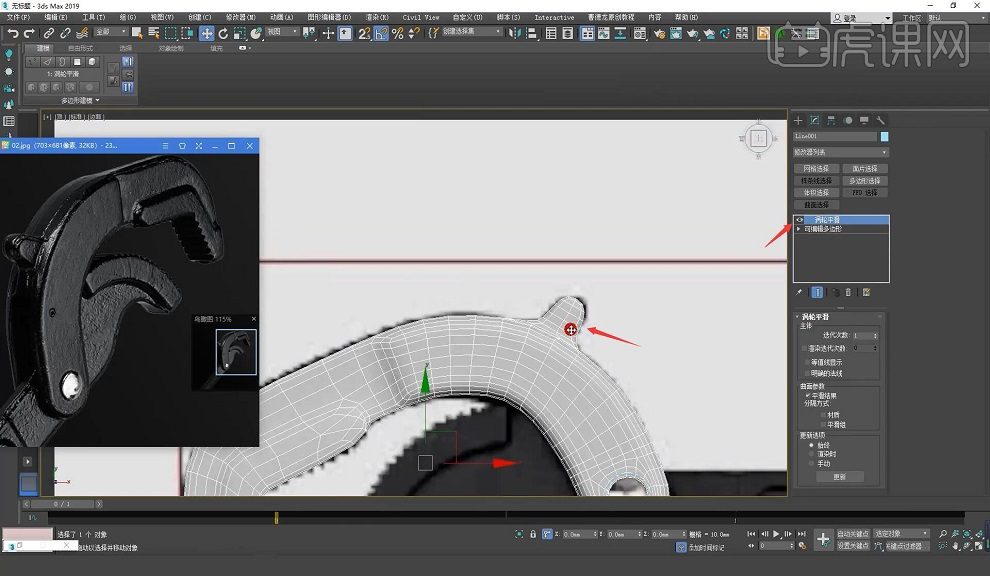

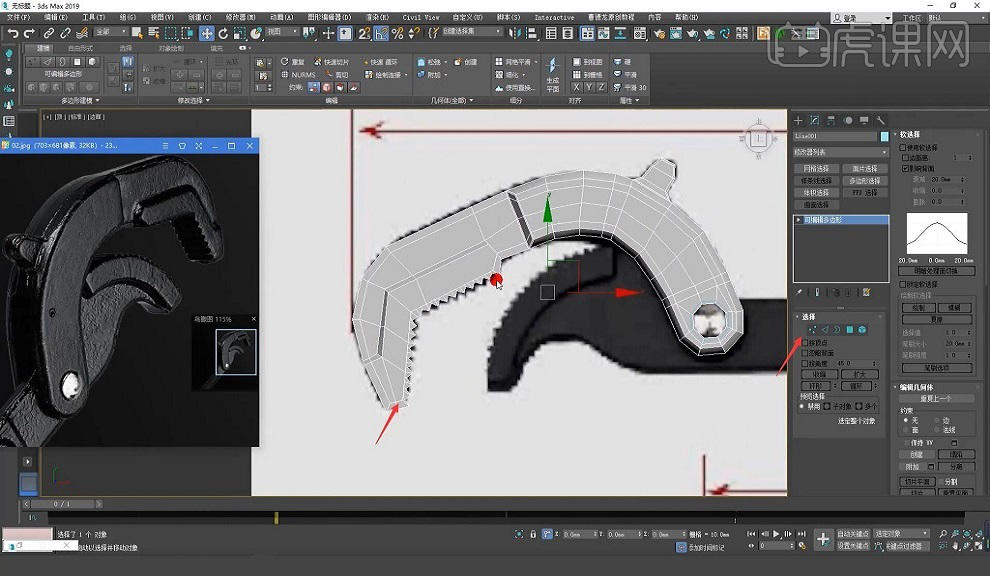

　　18.选择【多边形】，选择图中面，选择【挤出】，选择【顶点】，移动点位置，再次选择【多边形】，重复上述步骤，调整至合适位置，选择【涡轮平滑】-【迭代次数】：2，具体如图所示。

　　19.选择相应边，选择【切角】，选择【目标焊接】，【Ctrl】加【Backspace】移出多余的线，其他边同样选中，重复上述步骤，选中图中点【塌陷】，选中【边】，选中【快速循环】，添加线并移动至合适位置，【Alt】+【C】进行切割处理，【F3】进行调整，具体如图所示。

　　20.选中相应的边，选择【切角】-【切角边】-【切角量】：0.27mm，单击【确定】，选中图中边，选中【折缝】：1，具体如图所示。

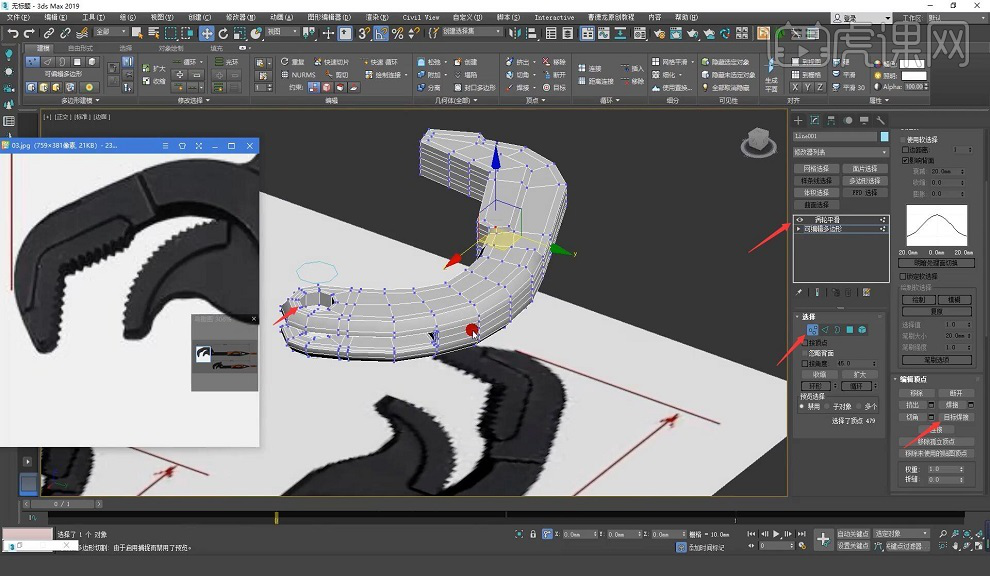

　　21.删除【涡轮平滑】，【折缝】暂时为0，选中线，【右击】-【连接】-【分段】：15，单击【确定】，选中【顶点】，相隔选点，往下移动，旁边的边依次重复上述步骤，分段根据情况而定，具体如图所示。

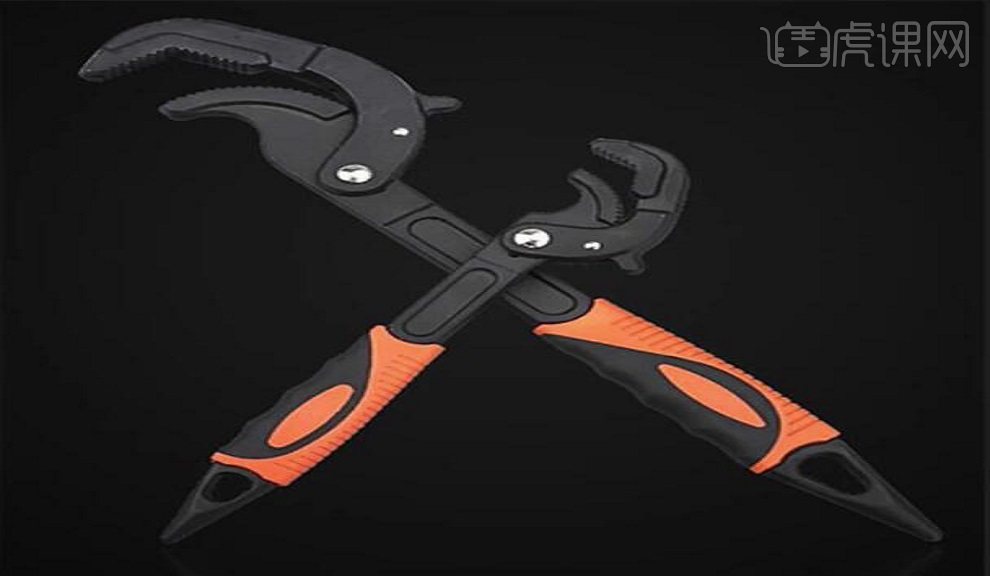

　　22.最终效果具体如图所示，同学们不要忘记提交作业哦。

　　3d教学之主体建模教程就为大家分享完了，建模操作是设计中的精髓。学习3dmax最重要的部分就是学好建模操作，今天小编分享的教程对大家是非常有帮助的，在这次教程里使用的工具都是平常经常要用到的，希望大家认真学习。
