关于房屋设计图我们可以选择很多种软件进行设计，或者搭配使用达到最终效果，基础的可以选择cad软件简单快捷构图便利，当然还有我们的效果图3dmax，效果逼真。今天小编想通过3dmax软件为大家介绍关于房屋设计的设计，我们以一个卧室为例子，进行3d房屋设计软件的讲解，感兴趣的小伙伴快快跟上吧。

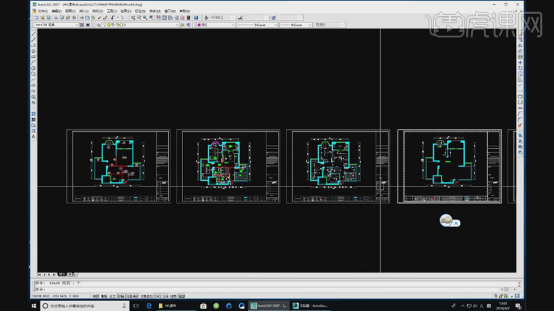

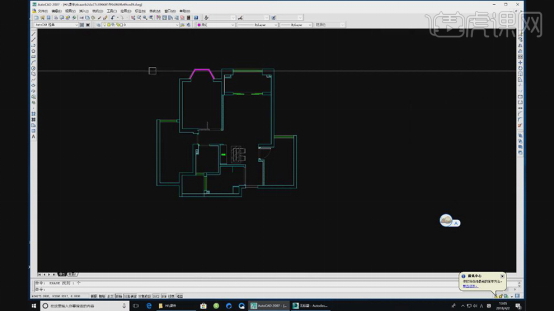

1.首先我们下载好素材文件，将下载好的CAD文件进行打开，并在CAD中找到【布局图】如图所示。
2.使用CAD的复制快捷键【CO】将布局图复制一份出来，移动到合适位置，并框选不需要的数据，进行删除，如图所示。

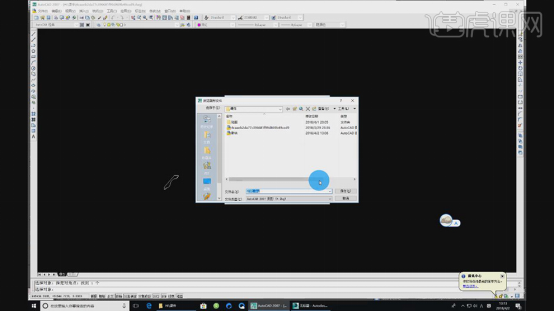

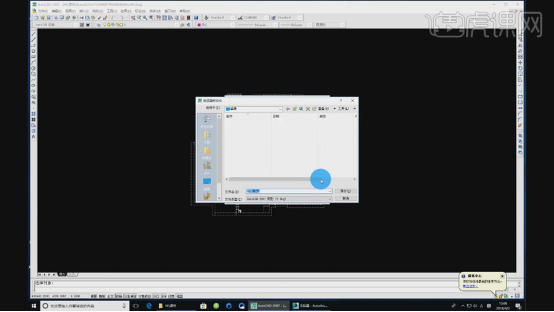

3.使用鼠标进行框选，并按键盘上的快捷键【W】将选中的部分成块的进行保持，如图所示。

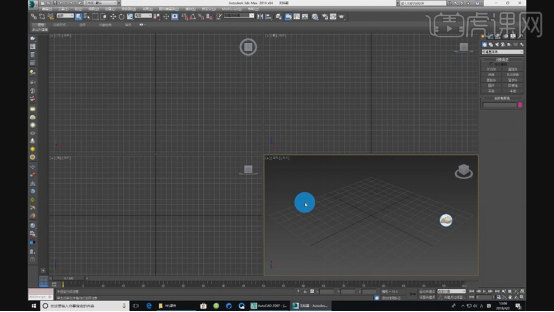

4.接下来我们开打【3dmax 2014】，进行原始界面，如图所示。

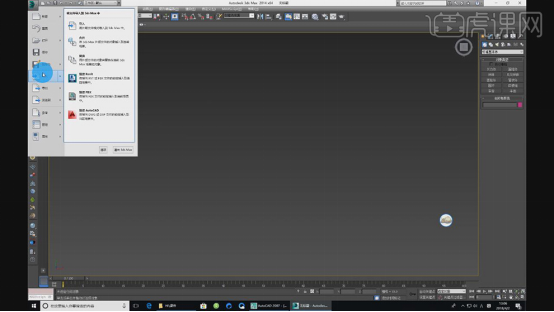

5.在左上方点击3D max图标，选择导入刚刚保存的CAD文件，如图所示。

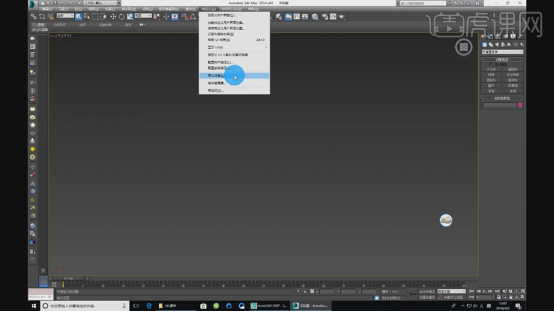

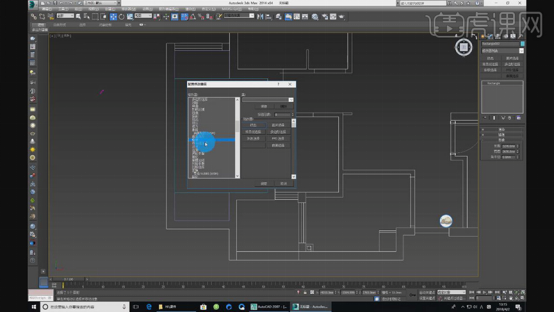

6.点击MAX 上方【自定义设置】-【单位设置】，将单位设置为毫米，如图所示。
7.选择刚刚导入的cad路径，并进行编组，然后点击鼠标右键找到【冻结当前选择】，如图所示。

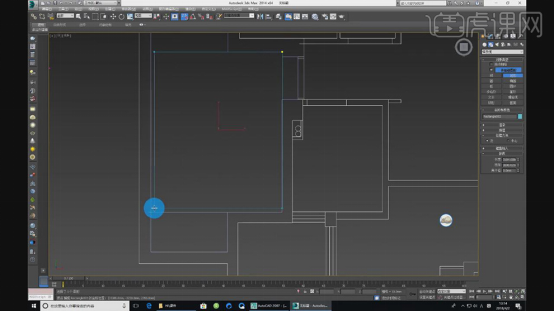

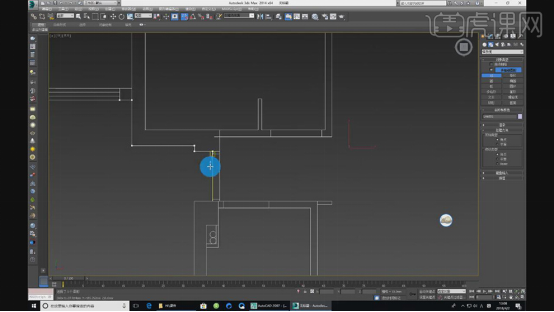

8.在右上方选择【样条线】，在线模式下，将卧室进行描边，如图所示。

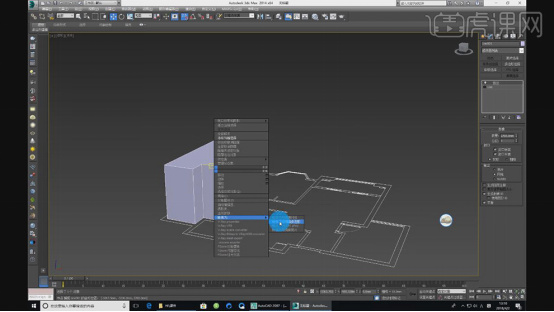

9.从视频中得知，卧室设计层高为2760，选择描边的线，在效果器中找到【挤出】效果，并将挤出高度设置为2760，再次点击鼠标右键找到【转换为可编辑多边形】，如图所示。

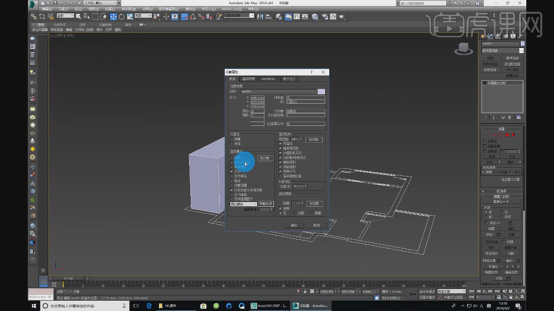

10.选择挤压出来的对象，点击鼠标右键找到【对象属性】-【背面消影】，如图所示。

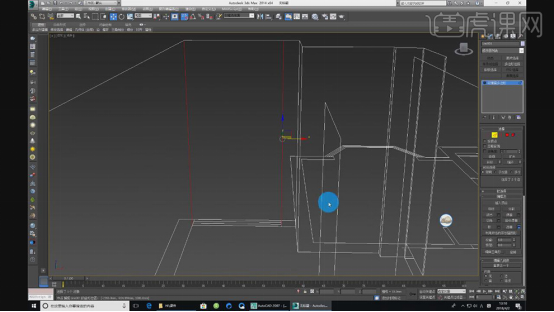

11.点击【可编辑多边形】在线模式下，选择窗户2测的线，右键鼠标找到【连接】并连接2条线，调整好位置，并在【面】模式下进行删除，如图所示。
12.打开之前的CAD文件，并找到石膏线轮廓进行保存，如图所示。

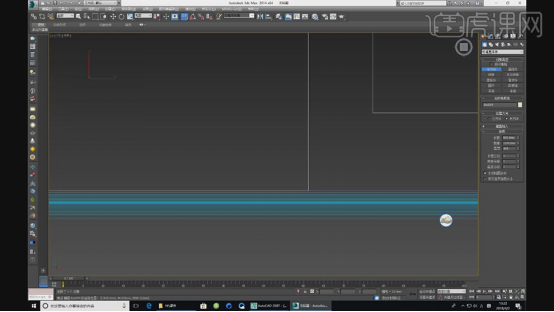

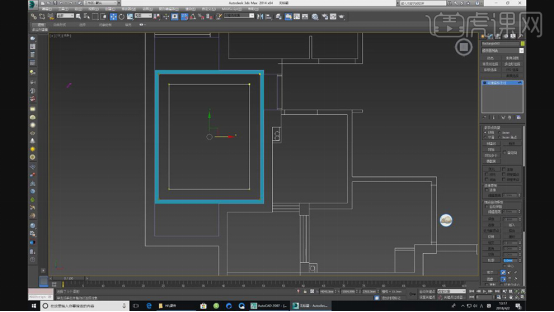

13.在右上方选择【样条线】，在矩形模式下，绘制一个矩形，如图所示。

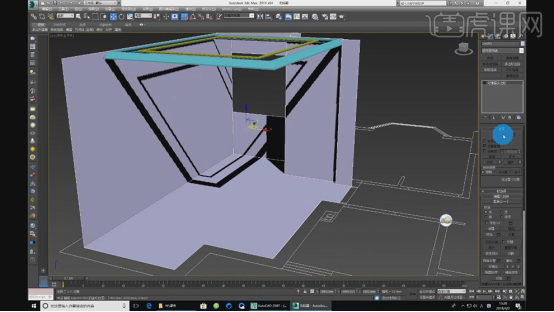

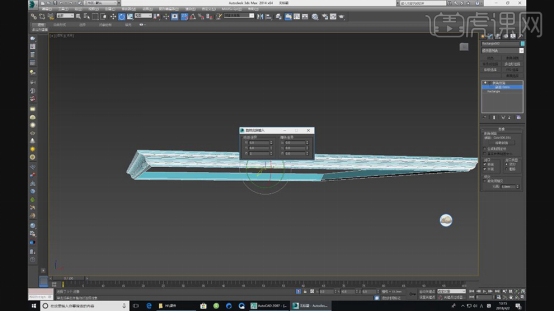

14.在效果器中找到【倒角剖面】效果，并选择【拾取剖面】将之前石膏线轮廓进行拾取，如图所示。
15.在【倒角剖面】子级下，进行旋转180度，调整石膏线的位置，如图所示。
16.在右上方选择【样条线】，在矩形模式下，绘制一个矩形，在【样条线】模式下，创建一个轮廓，如图所示。
17.删除外部的矩形线，同之前的操作，为矩形添加一个【倒角剖面】如图所示。
18.在【几何体】工具中新建一个矩形，调整合适大小放置在门洞位置，如图所示。
综上所述，今天主要介绍了3d房屋设计软件的知识，各位小伙伴，怎么样？房屋设计也不是很难吧。恭喜大家掌握了新的基本技能，学习的道路是漫长险阻的，大家一定要坚持下去，学会更多的知识，将学会的知识服务于工作生活。
本篇文章使用以下硬件型号：联想小新Air15；系统版本：win10；软件版本：3DMAX（2014）、 fstorm render（1.3.2）。
随着电子信息的发展，我们的生活周围出现了更多的3d效果，电影和视频也都融入了立体的3d技术，制作3d效果的软件被设计师们广泛使用，由于3d效果更直观更立体，让人感受到真实的意境，我们以3d设计化妆品展台为例看看制作3d效果的过程。

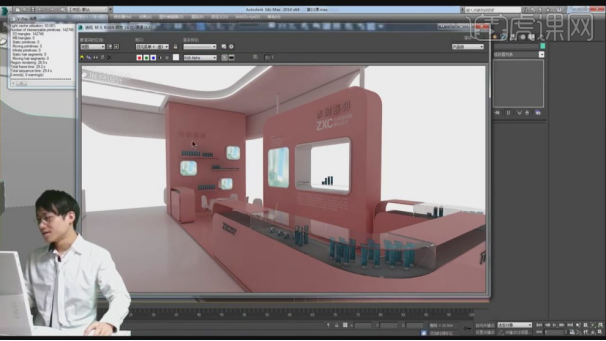

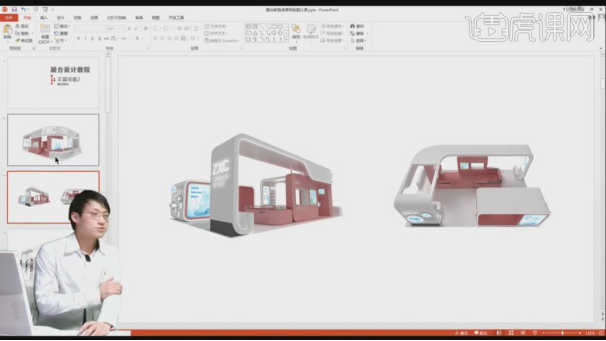

1、我们先预览一下效果图，并对展台的效果图进行一个知识的讲解，如图所示。

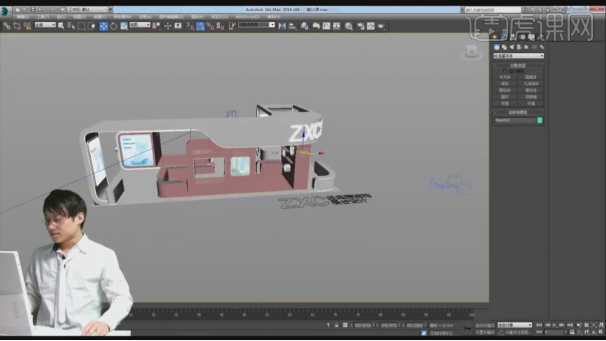

2、然后我们打开展台的工程文件，对展台的布局进行一个了解，如图所示。

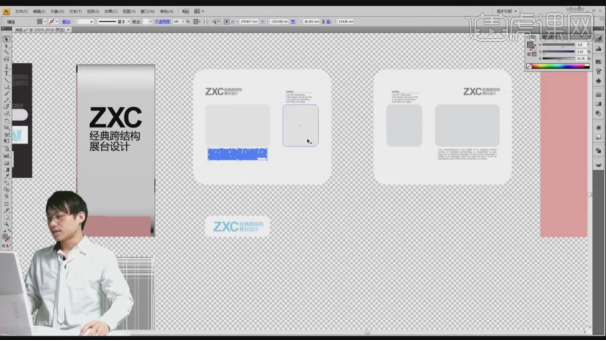

3、这里也有配套的素材文件，进行贴图的使用，如图所示。
4、使用【文本】工具，输入文字并调整他的大小，如图所示。

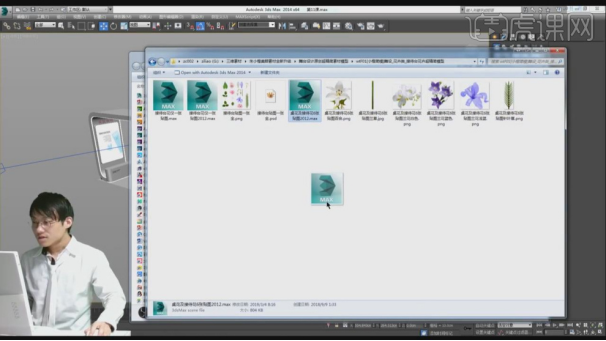

5、然后我们将【植物】模型直接拖入到场景内，如图所示。

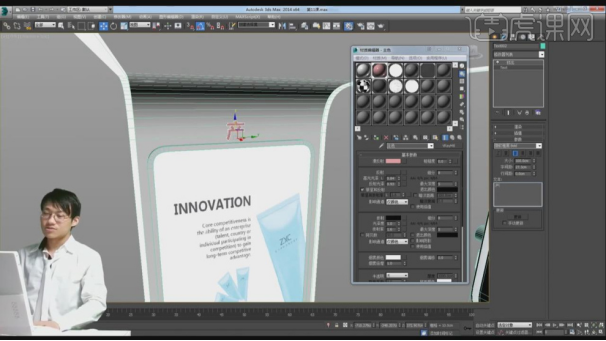

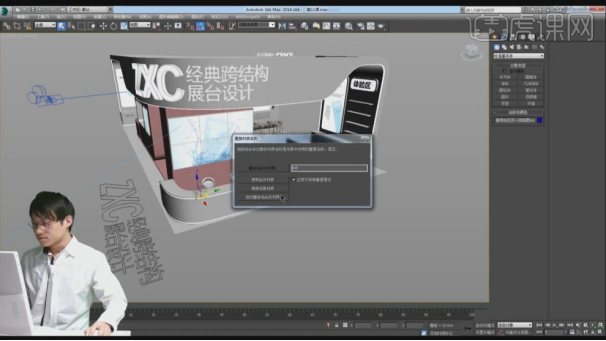

6、我们调整一下材质的名称，防止重复，如图所示。

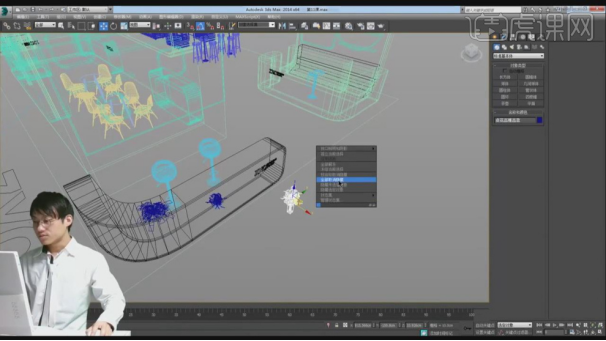

7、然后将花进行一个位置上的摆放调整，如图所示。
8、我们选择其他的化妆品模型文件，进行一个摆放，如图所示。

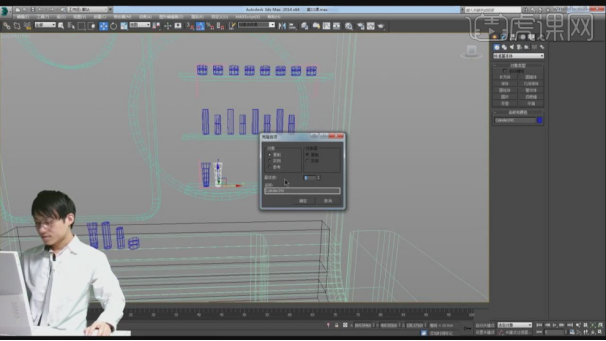

9、然后复制模型，摆到柜台里面去，如图所示。

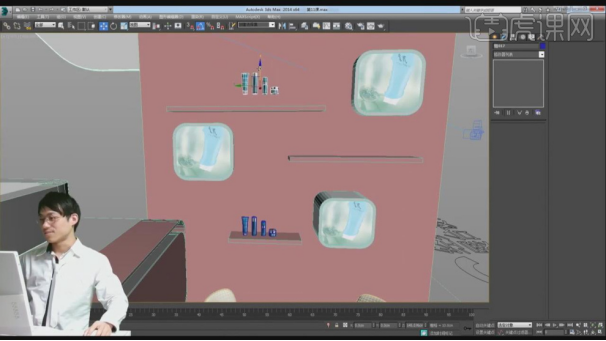

10、我们将不同的模型进行编组，然后放置在货架上面，如图所示。
11、点击渲染，查看一下调整完成后的效果，如图所示。
通过以上步骤的讲解，3d化妆品展台已经设计好了，3d设计图的立体感很强，给人身临其境的感觉，随着技术的进步，更多的3d技术会在生活和工作中出现，我们可以通过一些简单的操作进行学习。
本篇文章使用以下硬件型号：联想小新Air15；系统版本：win10；软件版本：3Dsmax（2014）。
