3d技术越来越普遍，生活和工作中都会运用到3d效果，很多立体的建筑和物体都会先建3d模型，3d模型给人更立体的感受，更真实的感觉，今天和小编一起来学习3d模型墙体制作。
2、打开3DMAX，在【顶视图】取消【网格】，新建【平面】分段都为1，将平面户型图拖入，将【平面】更改为原尺寸大小，避免照片拉伸
3、新建【立方体】【宽度】900毫米，指定【平面】中心点在【立方体】左下角，接着进行【缩放】【平面】和【立方体】重合，删除【立方体】

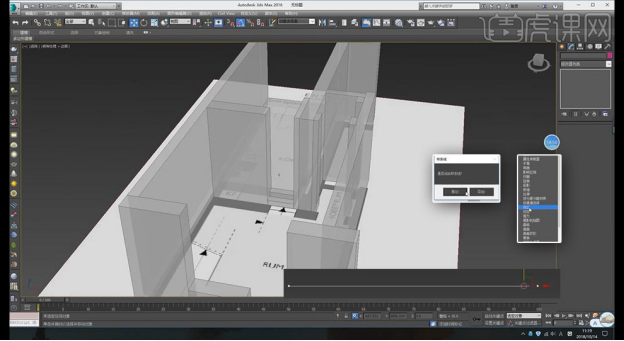

4、在【顶视图】绘制【立方体】作为墙体，【高度】两米八，向上移动许可，右键【转换为多边形】，ALT X【半透明显示】，细节调整点位置
5、复制【立方体】【旋转】90度，放置在上部墙体部分，同理制作其他墙体即可，注意细节
6、边缘可能会长短不一，一定要进行对准，在【透视图】进行预览；新建【立方体】【高度】800，右键【转换为多边形】，接着对齐点即可
7、制作厨房门口台阶部分，新建【立方体】，结合三视图细节调整位置，接着复制一份，提高【高度】作为第二节台阶
8、对厨房内部进行描线，注意要在统一平面，然后添加【挤出】，放置合适位置即可
9、补齐厨房顶部门洞，复制底部台阶部分，向上移动，增加【高度】即可，接着复制一份作为旁边门洞上方
10、最终效果图如示
具有3d效果的游戏场景建模已经完成，让游戏玩家体会到好像在真实的环境中进行对决，游戏更具真实感，也吸引了更多的玩家参与到网络游戏当中，根据以上内容的提示，我们可以制作自己设计的游戏场景了。
本篇文章使用以下硬件型号：联想小新Air15；系统版本：win10；软件版本：3Dsmax（2018）。
3d模型墙体如何制作？
3d技术越来越普遍，生活和工作中都会运用到3d效果，很多立体的建筑和物体都会先建3d模型，3d模型给人更立体的感受，更真实的感觉，今天和小编一起来学习3d模型墙体制作。

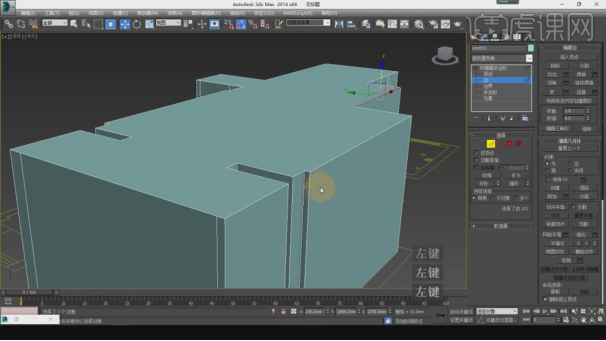

1、首先我们打开本节课的场景文件，进行一个查看预览，然后右键转换为【可编辑多边形】，如图所示。
2、选择模型我们讲解一下关于多边形【线】的知识，如图所示。
3、在【面】模式下，我们选择顶部的面进行一个删除，如图所示。
4、在【边线】模式下，我们进行一个封顶调整，如图所示。
5、选择模型，右键鼠标找到【对象属性】，勾选【背面消影】，如图所示。
6、我们参考这个CAD文件，在【样条线】工具中，使用画笔工具绘制一个墙体路径，如图所示。
7、在效果器中添加一个【壳】效果，如图所示。
8、这里我们讲解一下门洞该如何进行制作，如图所示。
9、在【线】模式下，进行【连接】条线，如图所示。
10、在【面】模式下，在效果器中添加一个【挤出】效果，如图所示。
11、同样的操作，我们选择其他的门洞，在【线】模式下，进行【连接】条线，如图所示。
12、然后我们选择连接出来的线，进行一个位置上的调整，如图所示。
13、在【面】模式下，在效果器中添加一个【插入】效果，如图所示。
14、并将【插入】的面进行一个删除，如图所示。
15、在【线】模式下，进行【连接】条线，如图所示。
16、在【点】模式下，调整模型的形状，如图所示。
3d模型墙体制作的方法我们已经教给了大家，作为设计师都对制作3d的软件非常熟悉，更多的3d模型制作软件需要我们边学习边研究，3d软件更复杂但对工作和生活也更有帮助，继续关注小编的课程。
本篇文章使用以下硬件型号：联想小新Air15；系统版本：win10；软件版本：3dsmax(2014)。
我们在使用C4D软件的时候都会制作一些什么呢？今天我想跟大家分享一下城市场景建模的制作步骤，具体操作如下：
1.打开【C4D】，正视图，【Shift+V】视图设置，图像中导入参考图。回到透视图，导入参考图线条。
2.按住【Ctrl】拖动复制一个样条，作为备份。选择需要连接的样条，右键选择【连接对象+删除】。新建【挤压】，样条作为它的子级。旋转90度。
3.新建【平面】，作为地面。新建【圆柱】，调整大小和高度。【C】转为可编辑对象，【K-L】循环/路径切割，切一条边。【U-L】循环选择面，右键选择【挤压】往上挤压。
4.新建【圆柱】，调整大小。新建【阵列】，圆柱作为它的子级。调整半径，增加半径。调整挤压的位置。
5.新建【矩形】，调整大小。转为可编辑对象，选择上面的点，右键选择【倒角】。新建【挤压】，矩形作为它的子级。调整挤压厚度。末端为【无】。
6.新建【克隆】，窗户作为它的子级。模式为【网格排列】，调整数量和尺寸。新建【立方体】，调整大小。再复制一个克隆，调整角度。
7.将立方体转为可编辑对象，用【循环切割】添加2条边，【循环选择】面，右键选择【挤压】，往里挤压。选择边，调整位置。
8.新建【细分曲面】，立方体作为它的子级。再用【循环切割】切几条结构线。
9.新建【圆柱】，调整大小。勾选【圆角】，调整半径，方向为【X】。新建【阵列】，圆柱作为它的子级。调整阵列半径。新建【圆柱】，调整大小。【Alt+G】编组。
10.新建【阵列】，树作为它的子级。调整半径和数量。新建【圆柱】，调整大小。转为可编辑对象，用【循环切割】、【循环选择】和【挤压】调整。
11.新建【管道】，调整大小。勾选【圆角】，调整半径。新建2个【圆柱】，调整大小。新建【文本】，输入【文案】。给它添加【挤压】，封顶为【圆角封顶】，调半径和步幅。
12.按住【Ctrl】拖动复制指示牌，修改文字信息。再将标志【连接对象+删除】，添加【挤压】。
13.新建【立方体】，调整大小。转为可编辑对象，【循环切割】切1刀，点击【+号】。同理给它绘制图标。

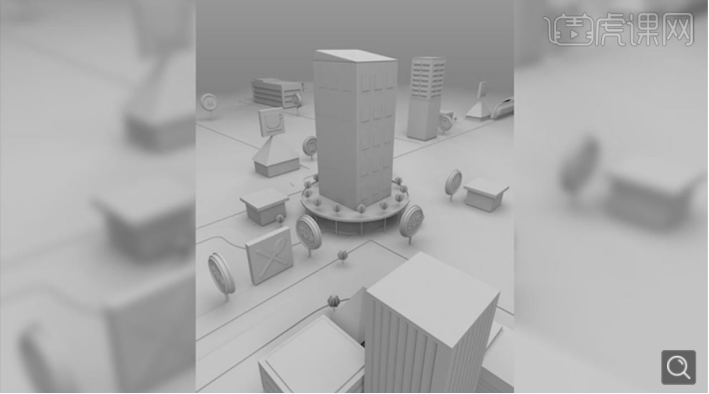

14.最终效果图就是这样啦。
今天的讲解就到这里啦，赶紧动起手来试试吧。
本篇文章使用以下硬件型号：macbook pro 13；系统版本：macOS Catalina；软件版本：C4D（R19）。
1.打开软件C4D，新建一个【圆柱模型】，点击【C】键转化为可编辑，选择所有的点右键选择优化。
2. 选择底面右键选择【分裂】，选择底面重复挤压多次，选择【内部挤压】出一个一个凹槽。
3.选择所有的转折边右键选择【倒角】工具，新建一个细分曲面，将圆柱作为其子级。
4.新建【圆环样条线】新建一个【放样工具】，将圆环作为放样的子级。按住【Ctrl】键移动复制样条线，复制几个调整大小。
5.新建一个对称将放样作为其子级，新建一个圆柱。
6.新建一个【矩形样条线】，新建一个【放样工具】，将矩形作为放样的子级。按住【Ctrl】键移动复制样条线，复制几个调整大小。新建一个平面，点击【C】键转化为可编辑，调整形态在选择【挤压】。
7.新建【螺旋】作为平面的子级，调整角度，在新建一个【扭曲】作为平面的子级，调整【强度】。在新建一个细分曲面将平面作为其子级，在复制多个调整摆放。
8.新建一个【矩形样条线】，点击【C】键转化为可编辑调整点，在复制一个缩小，再将外面一半的点删除，选择线下移。新建一个【圆环样条线】。
9.新建一个对称将圆环作为子级，给所有的线添加【角度】。选中所有样条线右键选择【链接对象加删除】。
10.调整里面样条线的大小，新建一个挤压，将圆环作为子级，在新建新的【矩形样条线】，在新建挤压。
11.同理建平面和样条线调整在【挤压】在【倒角】。
12.新建【螺旋样条线】，在新建【扫描】和【挤压】，新建【布尔工具】都作为布尔的子级。新建【对称】也作为布尔的子级。
13.新建两个【圆环样条线】按【C】键转换为可编辑，删除点，在复制。调整的点的位置。新建一个【对称】将样条线作为其子级。对底部的样条线进行调整。在新建【挤压】和【倒角】。
14.新建一个【球体模型】按【C】键转换为可编辑，【缩放工具】压扁，选择底部的面进行挤压，在新建一个【对称】，将球体作为子级。
15.选择【内容浏览器】背景模板双击添加，新建【圆盘模型】调整形状。
16.新建材质球导入【纹理】素材，添加到物体上，新建不同的材质球。在选择【渲染】类型和保存的位置。
17.最终效果如图所示。
