热门标签-网站地图-注册-登陆-手机版-投稿 3D打印网,中国3D打印行业门户网!
当前位置:主页 > 3D打印百科 > 正文

SLS 选择性激光烧结:影响最为深远的3D打印技术(2)

时间:2017-04-12 16:53 来源:南极熊 作者:中国3D打印网 阅读:

3 SLS的应用

金属粉末的烧结

用于SLS烧结的金属粉末主要有三种:单一金属粉末、金属混合粉、金属粉加有机物粉末。相应地,SLS技术在成型金属零件时,主要有三种方式:

a. 单一金属粉末的烧结

例如铁粉,先将铁粉预热到一定温度,再用激光束扫描、烧结。烧结好的制件经热等静压处理,可使最后零件的相对密度达到99.9%。

b. 金属混合粉末的烧结

主要是两种金属的混合粉末,其中一种粉末具有较低的熔点.另一种粉末的熔点较高。例如青铜粉和镍粉的混合粉。先将金属混合粉末预热到某—温度.再用激光束进行扫描,使低熔点的金属粉末熔化(如青铜粉),从而将难熔的镍粉粘结在一起。烧结好的制件再经液相烧结后处理,可使最后制件的相对密度达到82%。

c. 金属粉末与有机黏合剂粉末的混合体

将金属粉末与有机黏合剂粉末按一定比例均匀混合,激光束扫描后使有机黏合剂熔化,熔化的有机黏合剂将金属粉末黏合在一起(如铜料和有机玻璃粉)。烧结好的制件再经高温后续处理,一方面去除制件中的有机黏合剂,另一方面提高制件的力学强度和耐热强度。

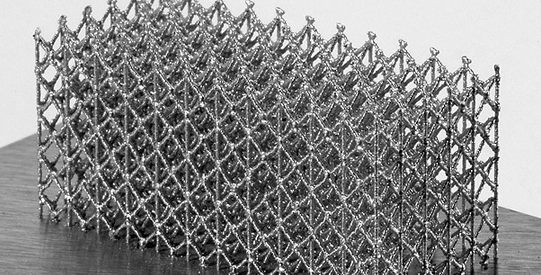

利用SLS技术打印的金属物件(图片来源:desingnswan.com)

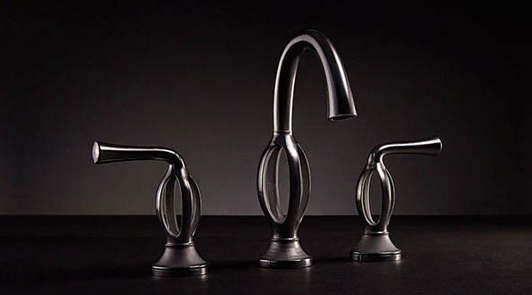

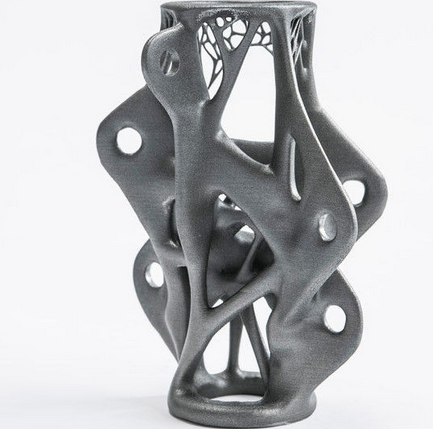

利用SLS技术制成的金属艺术品(图片来源:南极熊)

目前,SLS发明人Dechard组建的美国DTM公司的产品中,已经商业化的金属粉末产品有以下几种:

1. RrapidSteel1.0,其材料成分为1080碳钢金属粉末和聚合物材料,聚合物均匀覆在粉粒的表面,成型坯的密度是钢密度的55%,强度可达2.8 MPa,所渗金属可以是纯铜,也可以是青铜,这种材料主要用来制造注塑模。

2. RrapidSteel2.0,其烧结成型件完全密实,达到铝合金的强度和硬度,能进行机加工、焊接、表面处理及热处理,可作为塑料件的注塑成型模具,注塑模的寿命可达到10万件/副,也可以用来制造用于Al、Mg、Zn等有色金属零件的压铸模,压铸模的寿命能达到200~500件/副。

3. Copper Polyamide,基体材料为铜粉,黏结剂为聚酰胺(Polyamide),其特点是成型后不需二次烧结,成型件可用于常用塑料的注塑成型,寿命为100~400件/副。

此外,还有德国EOS推出的DirectSteel(混合油其他金属粉末的钢粉末)等材料。



(责任编辑:admin)

weixin
评论
发表评论
请自觉遵守互联网相关的政策法规,严禁发布色情、暴力、反动的言论。
评价:
