3D打印技术之胞元建模四大类型(2)

时间:2017-04-04 19:12 来源:3D科学谷 作者:中国3D打印网 阅读:

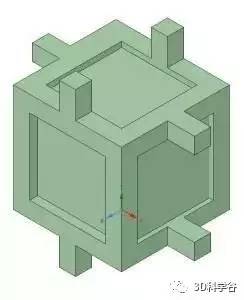

block 闭孔泡沫

闭孔泡沫的泡孔是由泡壁和泡棱围城的闭合结构,结构完整,泡孔之间相互鼓励,互不相通。但在实际中,开孔结构和闭孔结构可能同时存在泡沫中出现,只是出现的几率不同而已。因此,根据泡沫中开孔结构和闭孔结构所占比率,将闭孔结构达90%以上的泡沫定义为闭孔泡沫;反之则定义为开孔泡沫。

closeform

泡孔结构对泡沫塑料的性能有重大的影响,一般情况下,闭孔泡沫塑料的力学强度较高,绝热性和冲缓性都较优,吸水性小,而开孔泡沫塑料较柔软,更富弹性,隔音性良好。闭孔泡沫塑料除具有一般泡沫塑料特性外,还具有较低的导热性和吸水性。

闭孔泡沫材料一般用作保温、绝缘、隔音、包装、漂浮、减震以及结构材料等用途。

block 晶格
晶格的外观非常类似于开孔泡沫,但不同的是,晶格成员的变形是拉伸为主,而不是弯曲。

晶格结构的材料特点是重量轻、高强度比和高特定刚性。并且带来各种热力学特征,晶格结构的超轻型结构适合用在抗冲击/爆炸系统、或者充当散热介质、声振、微波吸收结构和驱动系统中。

波音公司就将晶格结构的超轻3D打印材料用于飞机墙面和地板等非机械部件。这使得飞机重量大大减轻,提高飞机的燃油效率。感谢晶格结构的独特特性以及低体积容量,晶格结构与功能部件的设计结合已被证明是增材制造发挥潜力的优势领域。

adimant_1

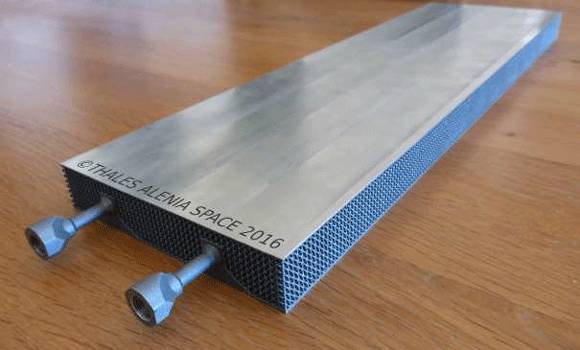

Thales Alenia Space还打印了含晶格的金属结构重量为1.7公斤,体积为134×28×500毫米。用于欧洲最大的卫星制造商Thales Alenia Space的卫星上。

参考资料推荐:
[1] Ashby, “Materials Selection in Mechanical Design,” Fourth Edition
[2] Gibson & Ashby, “Cellular Solids: Structure & Properties,” Second Edition
[3] Gibson, Ashby & Harley, “Cellular Materials in Nature & Medicine,” First Edition
[4] Ashby, Evans, Fleck, Gibson, Hutchinson, Wadley, “Metal Foams: A Design Guide,” First Edition
[5] Deshpande, Ashby, Fleck, “Foam Topology Bending versus Stretching Dominated Architectures,” Acta Materialia 49
[6] Deshpande, Fleck, Ashby, “Effective properties of the octet-truss lattice material,” Journal of the Mechanics and Physics of Solids, 49
