在家3D打印矫正鞋垫不再是难事
足痛不是病，痛起来要人命。调整鞋子使其适合足弓弧度，可以预防甚至治疗足痛。不过，这类定制矫正鞋垫非常贵，一般高达 500美元。这一切已经成为过去时。如今， Instructables网友Matter921和他的朋友Nate，这两位分别主修物理和生物工程专业的学生，共同创建了一个易于掌握的3D打印定制矫形器教程，哼个小曲儿，脚抖起来。
定制合脚的矫正鞋垫，需要一些简单的耗材。首先要做一个软粘土压印——直接从厨房里找材料即可，如面粉、盐、食用油、塔塔粉、食用色素。还需要一个智能手机、平板电脑或相机，安装免费的3D建模软件（如，123D Catch，Meshmixer，netfabb基础版），当然外加一台3D打印机。

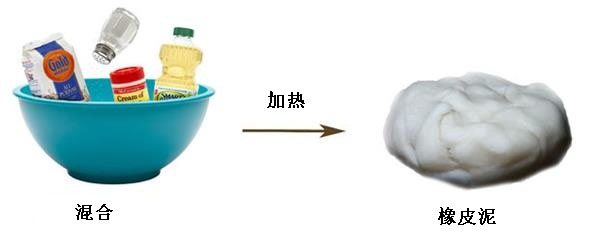

第一步，用软粘土压印制作鞋底模具。压模的粘土可以选用面粉、盐、奶油或塔塔粉替代。在锅里混合这些原料，倒入油和有色水，直至混合物变得均匀。混合后，把锅放在低温中加热，搅拌至形成粘土（约3至5分钟）。关火，移开锅，待粘土冷却，在使用前请务必将其存放于密封容器内。当然，你完全可以无视这一步操作，直接购买粘土或者橡皮泥！

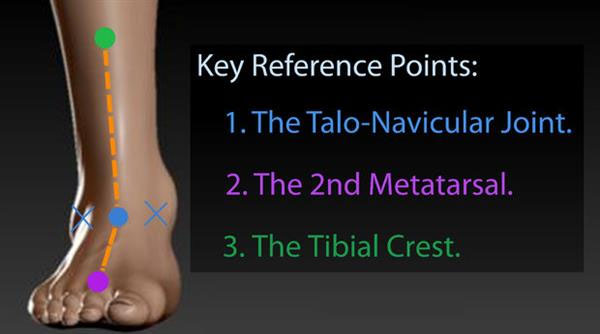

要想搞定恰好的足模并非易事。所幸，Matter921采用了几乎万无一失的方法——ICB。首先，标记足部的“关键参考点”，包括距骨、第二跖骨头、胫骨脊。然后，仔细绘制三个点之间的连线，若点排齐，这条线是直的，说明脚姿势正确。接着，在朋友的帮助下，脚往下踩粘土，让他们帮你把脚后跟踩到底。跟着脚后跟，把小脚趾基关节往下按，一个接着一个，直到大脚趾基关节（第一跖骨）踩到底。然后，从泥土中拔出脚，确保形状正确，换另一只脚。Matter921介绍说，可能需要试验几次才能踩出正确的足印。

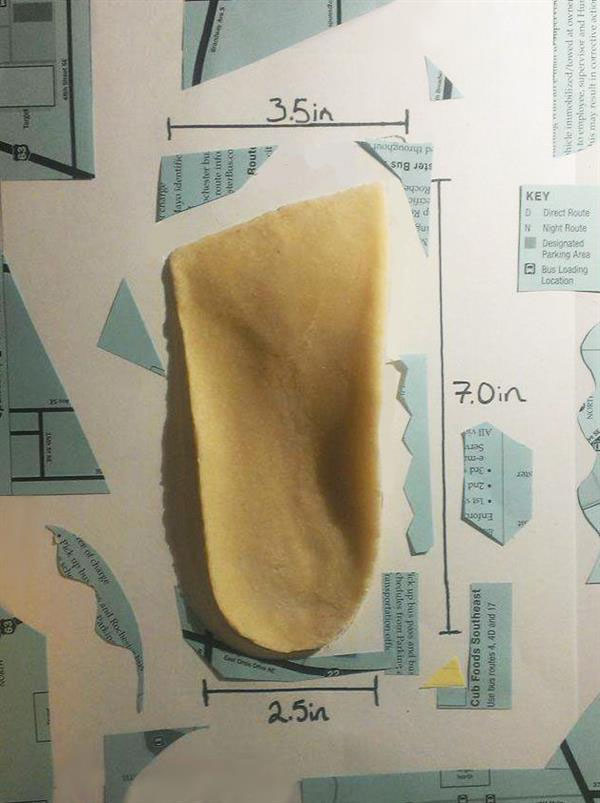

第二步，开始3D建模。为了简化建模过程，可以从模具周围取出多余的粘土，在模具的顶部轻轻放上一只平时穿的鞋子，小心切割。然后，使用123D Catch（在平板电脑或智能手机上安装），对模具进行拍照（软件会引导你调整拍摄角度和方向）。一定要从多角度拍摄大量照片！重构软件能够拼接这些照片，创建出3D模型。

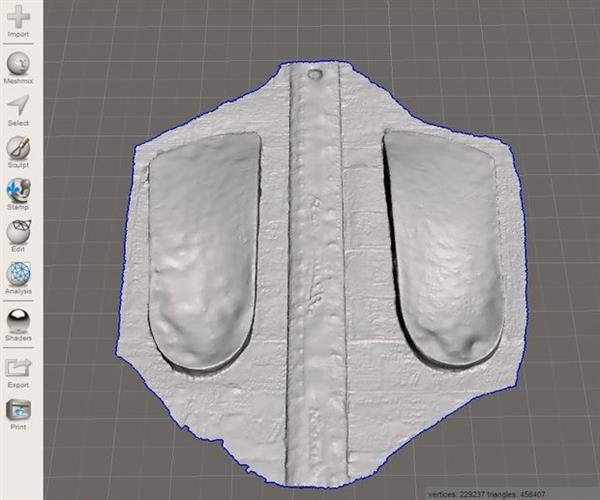

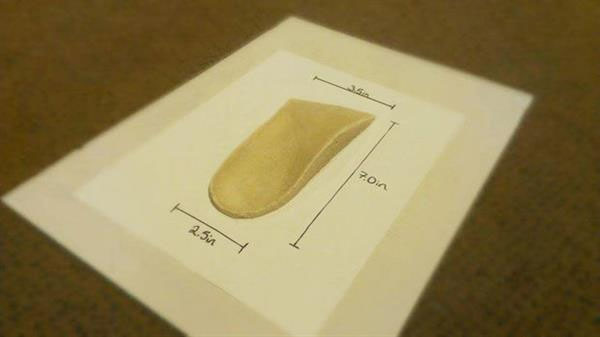

完成3D模型后，把.STL文件导入MeshMixer，调整设置，准备打印。用到的调整工具包括模型定向和缩放。定向时，确保模型（白色）的顶部可见的，并且能沿着基线转动。为了适合脚的尺寸，比例至关重要。要做到这一点，注意查看屏幕上的刻度尺，确保比例恰当。可以先移除超出刻度尺高度的材料。接着，确保z轴与刻度尺高度一致。之后，可以移除数字鞋垫周围所有多余材料。

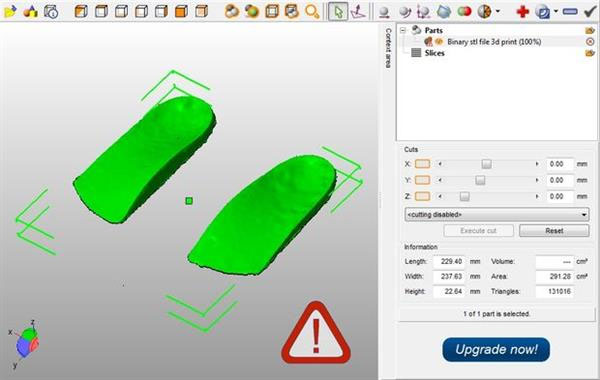

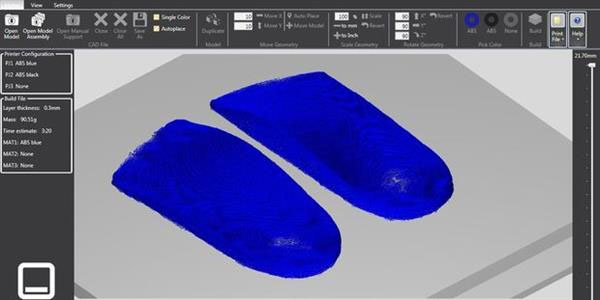

打印前，从 Meshmixer导出二进制的.STL文件，导入netfabb加固并修复模型。再用3D打印机自带的切片软件打开。为了诸位能一次打印成功，Matter921和Nate试验了各种打印设置。他们推荐采用ABS，虽然PLA和其他材料也能打印。打印设置如下：
层高: 300mm
填充间隙: 20mm
外壳: 2
底层数: 2
顶层数: 14

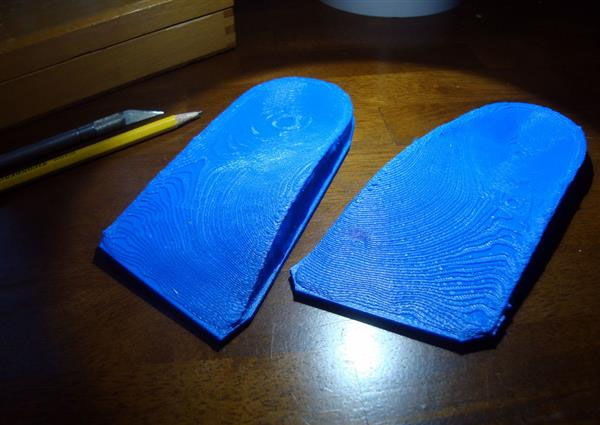

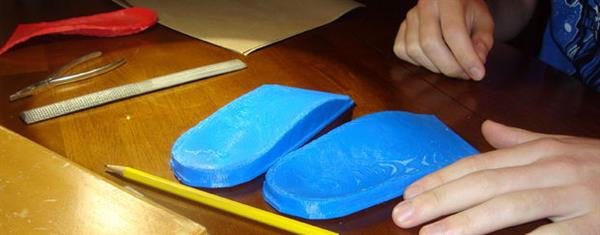

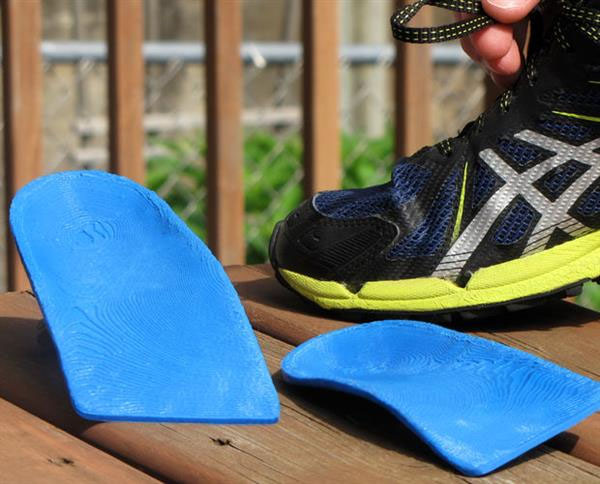

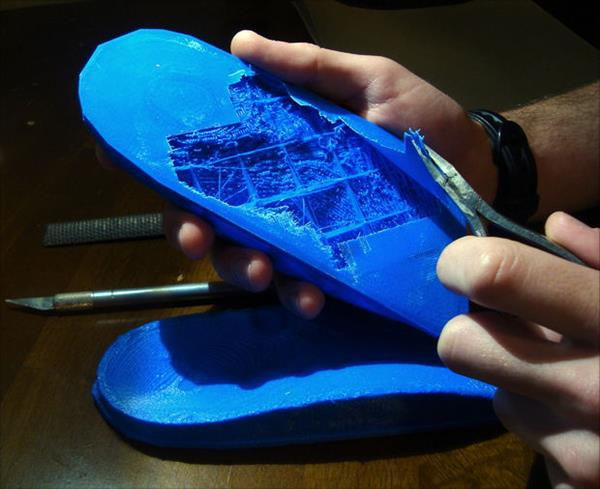

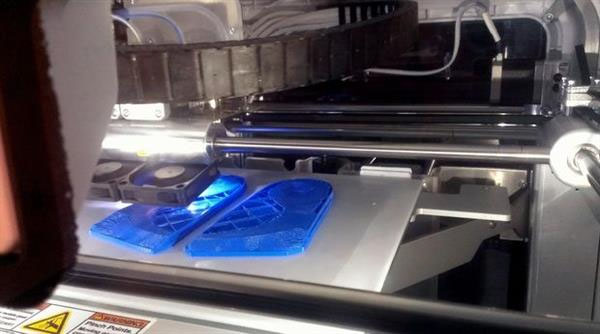

3D打印时间到了！这两位创客说，他们耗时4小时打印了75克细丝耗材。打印完成后，只需几步打磨清理操作即可。从打印设置可见，底层很薄，填充率不高，因此很容易清理多余材料。用钳子可以戳出底层，再去除内部多余材料，直到剩下干净的顶层。必须用钳子或用刀子清理模型两侧。最后，矫正鞋垫的厚度为3毫米，鞋头和鞋跟都能放平了。稍微磨平下，就能穿上你自制的矫正鞋垫。不要太舒服！
文章来源：3ders、MagicFirm
