江南大学范大明课题组：基于结冷胶的3D食品打印固化技术
时间：2022-03-23 09:48 来源：江南大学范大明课题组：基于结冷 作者：admin 阅读：次
结冷胶是一种天然的亲水性胶体，常用于调节食物的质地。结冷胶和水的混合物在加热后形成粘性液体，并且粘度随着温度的降低而增加。当冷却到凝胶温度时，熔融的液体形成透明的固体凝胶，再次加热时可转变为流体。
目前，3D食品打印产品的流体状态极大地限制了形状的定制。为了提高成型质量，该研究开发了一种基于结冷胶温敏相变特性的3D食品打印固化技术。其以玉米淀粉为油墨基材来制备一种在打印过程中就固化的凝胶。将含有结冷胶的预糊化淀粉浆料装入具有加热功能的3D打印机专用料桶中，并在室温下挤出到打印平台上。流变学试验、打印质量评价和低场核磁共振证明，含有结冷胶的浆料具有良好的挤出和打印可行性。当结冷胶添加量为4%或6%时，产品发生了明显的塑性变形，这表明形成了固体凝胶。温度扫描流变学分析表明，结冷胶是通过影响浆料的固化温度和固化速度来控制浆料的固化性能。结冷胶通过自冷交联和抑制淀粉糊化，提高了产品硬度，破坏了网络结构，改变了产品粘附性。

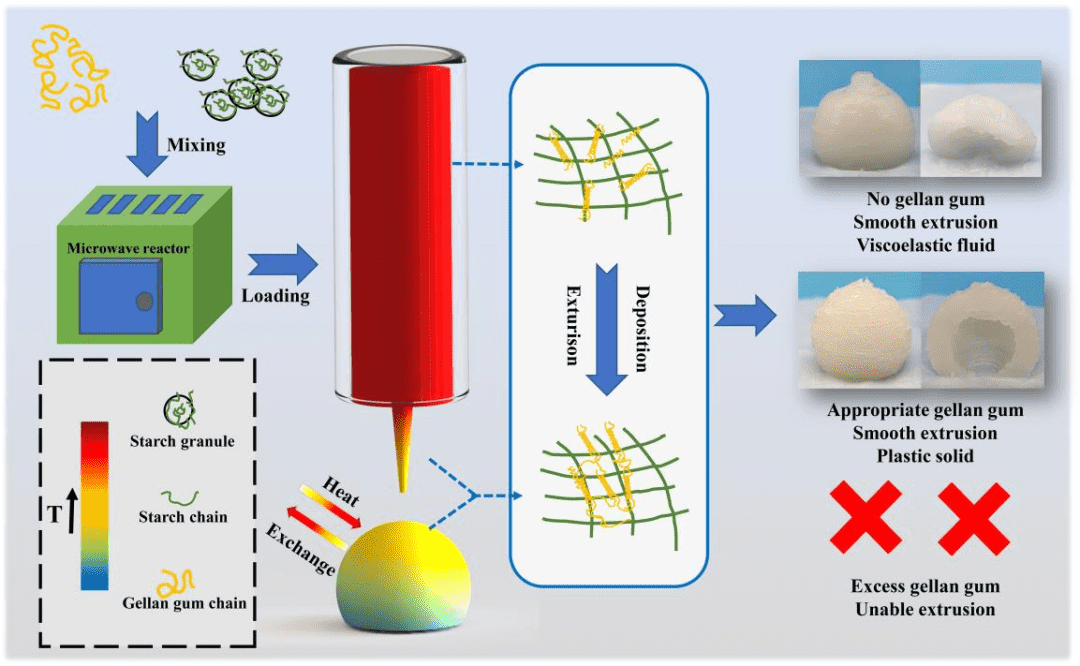

图1. 基于结冷胶温度诱导相变的3D食品打印固化技术示意图

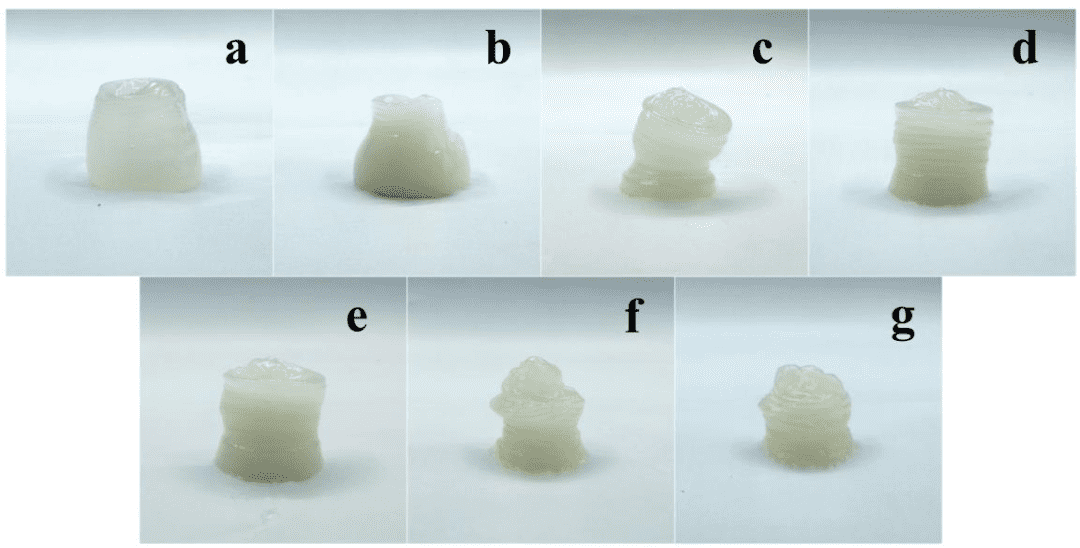

图2. 玉米淀粉打印的产品图像(a-g分别代表玉米淀粉添加量为10%、12%、14%、16%、18%、20%和22%的产品)

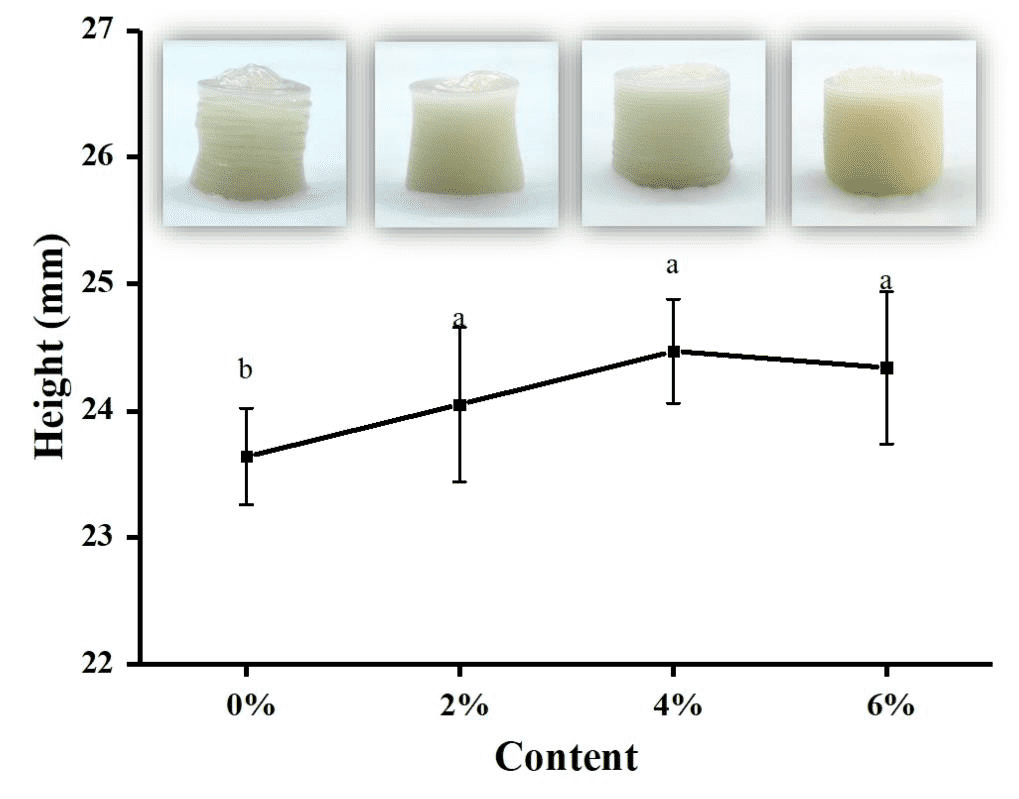

图3. 打印产品的图像和高度(0%、2%、4%、6%分别代表添加2%、4 %、6%结冷胶的产品)

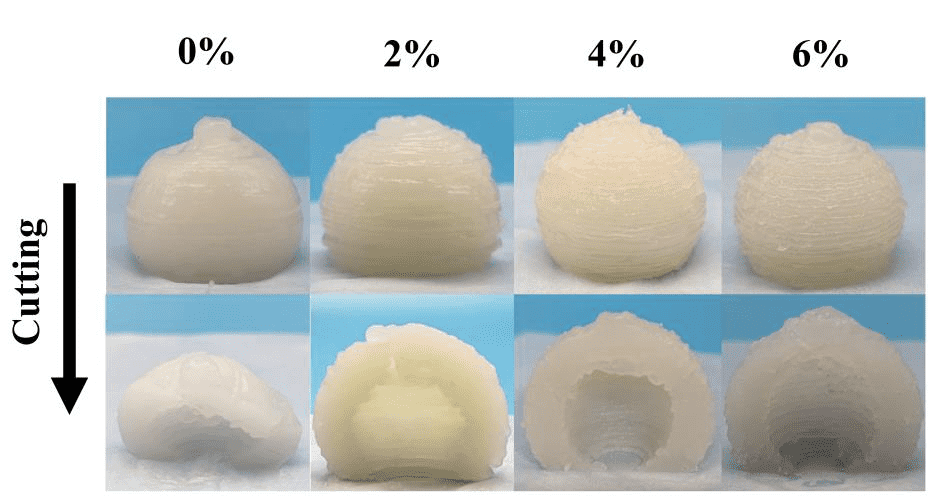

图4. 打印产品固化性能图像(0%、2%、4%、6%分别代表添加2%、4%、6%结冷胶的产品 )
图5. 温度扫描过程中浆料储能模量(G′)的变化(0%、2%、4%、6%分别表示添加2%、4%、6%结冷胶的浆料)

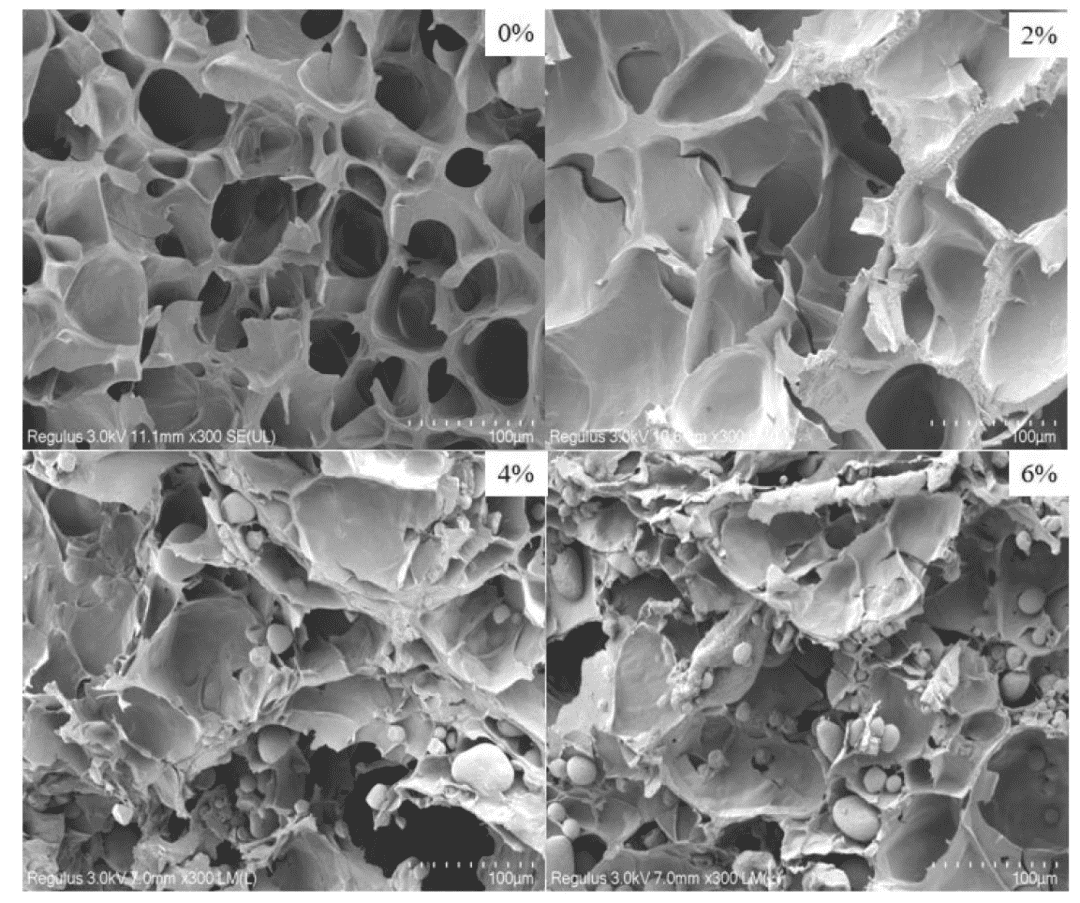

图6. 打印产品的SEM显微照片(300倍)(0%、2%、4%和6%分别代表添加2%、4%和6%结冷胶的产品）
关于范大明
△范大明 教授
江南大学食品学院
博导，江南大学科学技术研究院副院长，江南大学第七届学术委员会委员，兼任农业农村部冷冻调理水产品加工重点实验室副主任、中国轻工业冷冻调理水产食品工程技术研究中心副主任、中国食品科学技术学会青委会副主任委员。入选国家“万人计划”科技创新领军人才，国家优秀青年基金获得者；曾获国际食品科学技术联盟(IUFoST)“青年科学家奖”，中国青少年科技创新奖，毕业于江南大学，获工学学士、硕士、博士学位，香港大学博士后，主持国家自然科学基金项目、国家重点研发计划课题、企业横向课题等20 余项。以第１完成人获江苏省科学技术奖二等奖、中 国专利优秀奖各１项；以第１发明人获授权专利30 项；第１及通讯作者发表SCI论文60 余篇，担任 SCI期刊«Food Science & Nutrition»副主编，«食品工业科技»和«食品研究与开发»编委，«食品科学»青年编委。
论文链接：https://doi.org/10.1016/j.jfoodeng.2022.111036
(责任编辑：admin)
双组份快速固化硅胶油墨为
《AM》：4D打印温度响应颗
华中科大柳林团队：基于原
韩国研究人员采用磁性3D打
HHS启动临床试验：利用3D
《AFM》：3D打印多尺度仿最新内容
《Small Science
南洋理工-剑桥大
清华大学：抗拉强
《Science》：一
国产大尺寸陶瓷3D
南京工业大学：基热点内容
