几乎无收缩和变形，墨科瑞发明粘结剂喷射金属3D打印低温烧结技术
时间：2021-10-08 14:05 来源：南极熊 作者：admin 阅读：次
南极熊不久前曾报道过，长沙墨科瑞公司成功研发出两款环保型水性粘结剂喷射金属3D打印用墨水，填补了国内空白。
2021年国庆假期刚过，南极熊获悉，长沙墨科瑞研制成功独特的粘结剂喷射金属3D打印低温烧结技术。

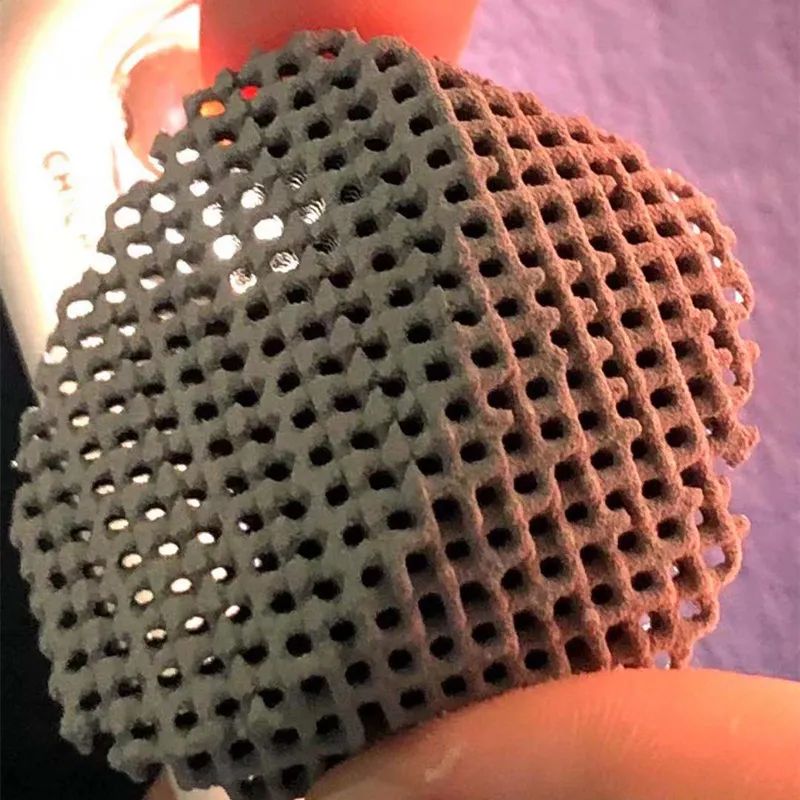

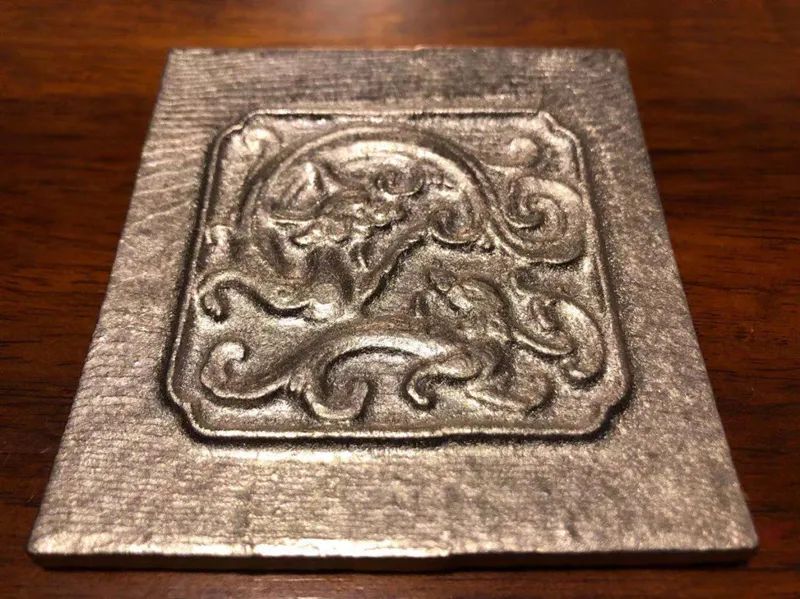

△低温烧结后得到的金属3D打印零件
粘结剂喷射金属3D打印的优势及挑战
粘结剂喷射金属3D打印技术（BJ，Binder Jetting），以高效的大幅面打印速度、高精度、高复杂结构、无支撑、多材料组合等，也已形成技术、成本等综合竞争优势。
然而，粘结剂喷射金属3D打印技术（BJ）的进一步发展同样面临诸多挑战。

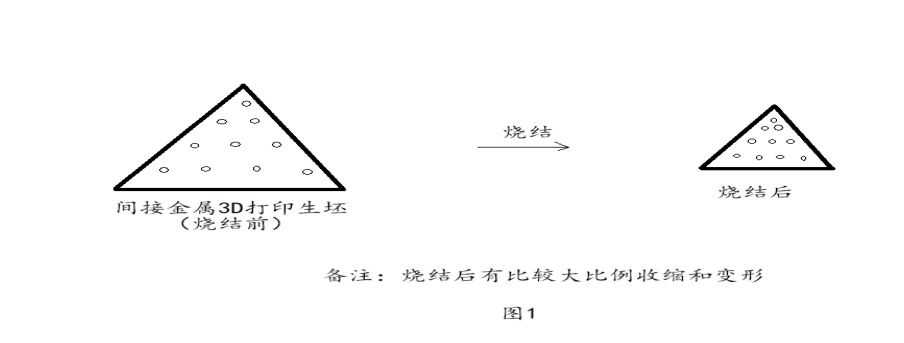

除了相关装备（喷头、控制板卡）、材料（粘结剂、纳米墨水）等“卡脖子”技术外，业内人士都知道，很大的挑战还来自于后处理烧结技术。在金属“生坯”的后处理冶金烧结过程中，会不可避免地出现收缩、非对称变形等难以克服的技术问题。
打印的金属“生坯”部件越大，出现的收缩、非对称变形也会越大。这也是传统的粉末冶金、MIM（金属注射成型）不能制作大件的根本原因。
金属“生坯”后处理烧结中出现的收缩、非对称变形问题，同样阻碍国外巨头的发展。据了解，国外从事粘结剂喷射金属3D打印技术（BJ）的公司，大都希望通过发展各种仿真烧结软件或者开发金属纳米粘结剂来解决收缩和变形难题。可以预见的是，这些途径并不能从根本上解决问题，并且成本高昂。
长沙墨科瑞发明低温钎焊（Brazing）烧结技术
南极熊获悉，长沙墨科瑞研制成功的是一种独特的粘结剂喷射金属3D打印低温钎焊（Brazing）烧结技术。墨科瑞创始人李昕将该技术称之为特种粘结剂喷射金属3D打印技术（BJB）。
BJB技术是在常规BJ技术基础上进行的创新，其核心技术是将全新的金属“生坯”低温钎焊烧结（Brazing）技术融入到常规BJ工艺的后处理烧结过程中。

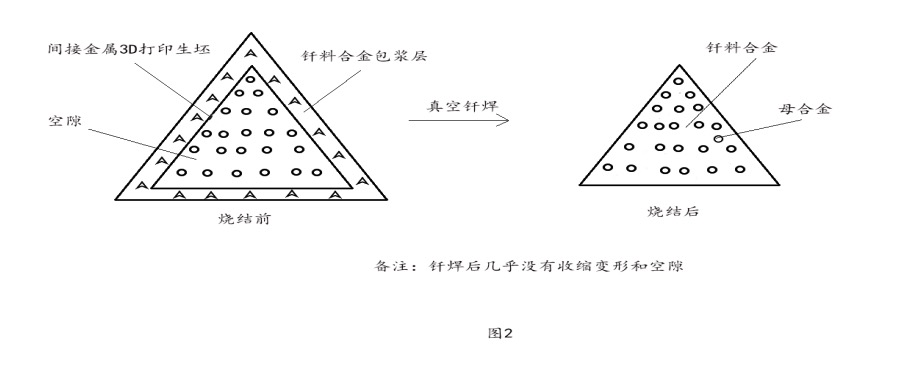

BJB技术流程：

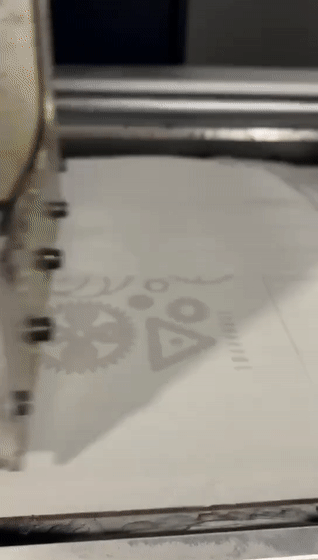

1. 金属粉末通过水性粘结剂喷射3D打印成生坯；
2. 生坯经烘干及低温烧结处理后包裹上特殊的钎焊合金浆料（多种处理方法之一）；
3. 经400℃-1200℃低温钎焊渗透烧结（不同的金属可以选择不同的钎焊合金；钎焊温度比常规烧结温度低200℃-300℃），熔化的钎料合金渗透填满生坯骨架缝隙，即可获得致密的几乎没有收缩和非对称变形的金属部件。
例如，316L不锈钢“生坯”，传统的BJ技术烧结温度为1350℃左右；特种BJB技术通过选择合适的钎料合金，可以在1100℃左右通过相对低温的钎焊渗透烧结即可获得致密的几乎没有收缩和非对称变形的316L不锈钢部件（收缩变形量可以控制在5%以内）。BJB技术通过在一个相对低很多（200多度）的温度下钎焊烧结，节省了大量能源，节能环保。
BJB相关的底层技术目前已经获得国家发明专利授权，拥有自主知识产权；该技术也适用于FDM等其他“间接金属3D打印技术”生坯的后处理冶金烧结，都受到专利的保护。
BJB技术打印和钎焊烧结的成品
下图是长沙墨科瑞公司利用BJB技术打印和钎焊烧结的一些316L不锈钢零部件：

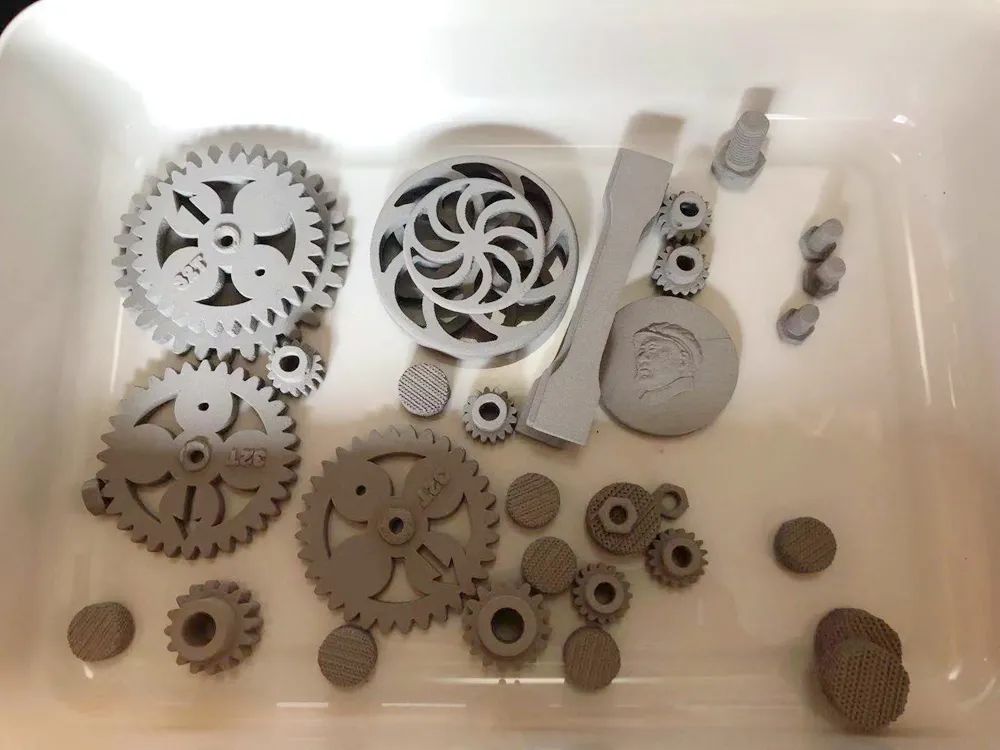

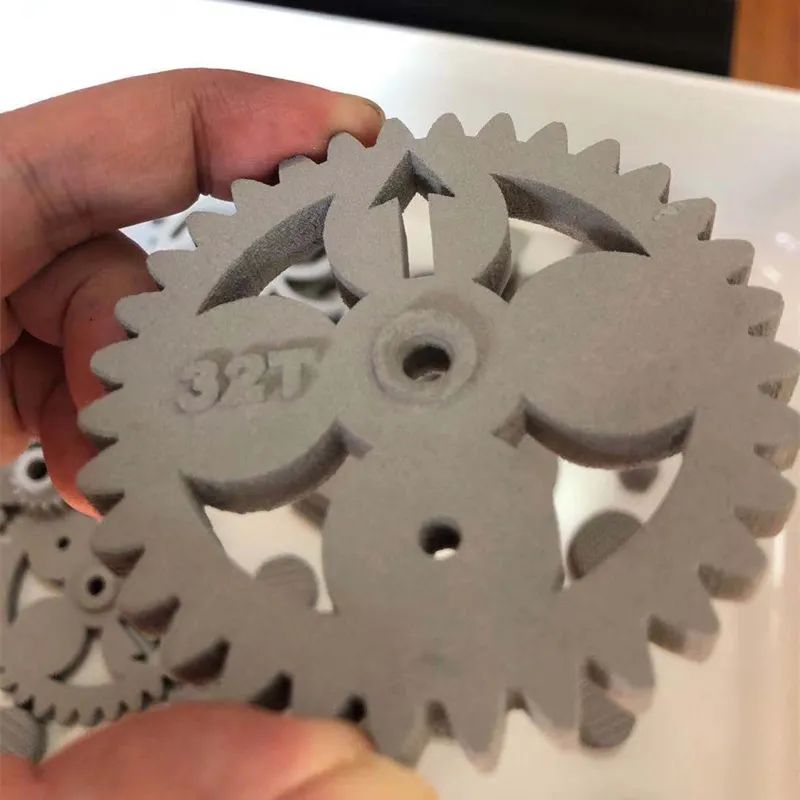

△粘结剂喷射3D打印的生坯

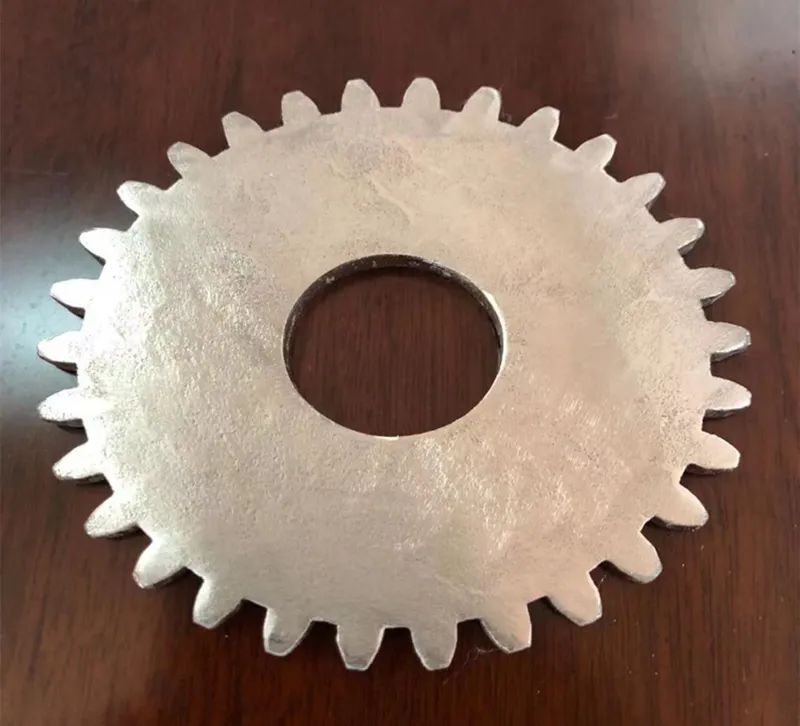

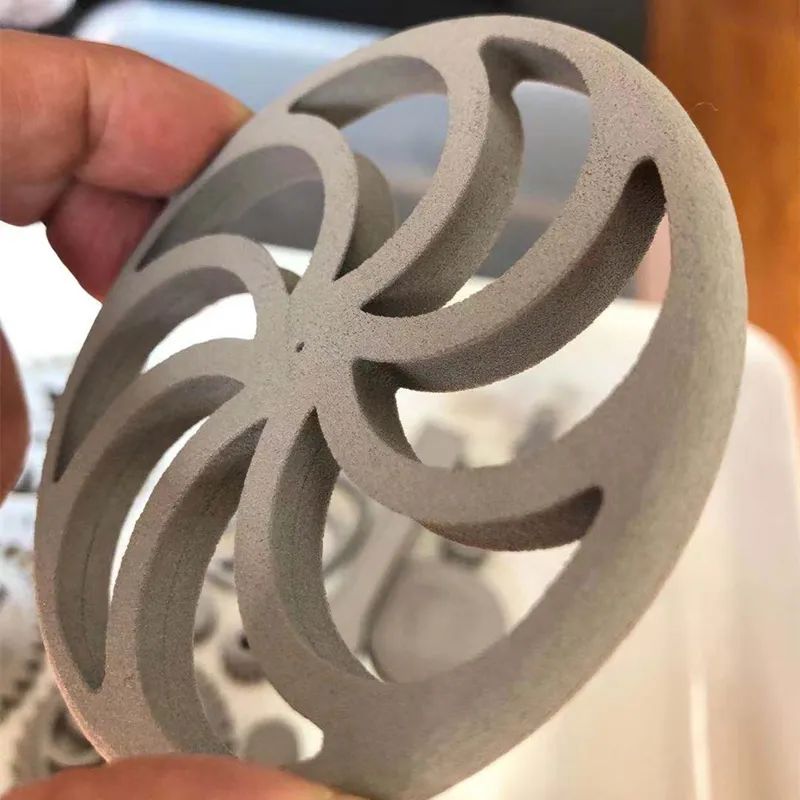

△烧结后的金属成品
BJB技术发明人李昕说：“要想彻底解决粘结剂喷射金属3D打印技术的收缩变形问题，从现有的技术背景来看，目前很难再找到像BJB技术这样具有低成本绿色节能竞争优势的技术路径了。”
△BJB技术发明人李昕
南极熊认为，BJB技术具有原创性和竞争力，未来可期。
关于长沙墨科瑞网络科技有限公司
长沙墨科瑞网络科技有限成立于2019年，专业从事特种间接金属3D打印技术（材料、设备、工艺）的研发、生产。
目前，公司专注的领域：
- “特种粘结剂喷射金属3D打印技术”（BJB）（拥有自主知识产权）
- BJB喷射墨水（环保水性粘结剂；适用金属粉末、陶瓷粉末）
- BJB粘结剂喷射3D打印用金属粉末（包括金属陶瓷粉末）
- BJB特种钎焊合金浆料
- 金属粘土
- 纳米墨水
- 金属粘土3D成型设备、3DP设备、3D扫描仪、真空烧结设备
- 金属零部件3D制作
-
文创产品（金属浮雕、雕塑；艺术品）3D制作、文物建筑3D扫描建模
在知识产权方面，目前已申请3项国家发明专利，其中2项已授权，另1项处于实审中。
(责任编辑：admin)
Swarovski与xolo携手创新
北京航空航天大学等：难熔
SBOT 扩展高度复杂金属部
英国工程政策中心呼吁政府
Lynxter推出新款高速塑料3
ACMI与华曙高科合作：印尼最新内容
《Small Science
南洋理工-剑桥大
清华大学：抗拉强
《Science》：一
国产大尺寸陶瓷3D
南京工业大学：基热点内容
