钛合金激光增材制造:工艺、材料及后处理综述(2)
时间：2024-09-26 09:57 来源：长三角G60激光联盟 作者：admin 阅读：次
图11钛合金LAM的工艺窗口。
图12钛合金LAM的高保真力学建模。
图13LAM制备的α-Ti合金的微观结构。

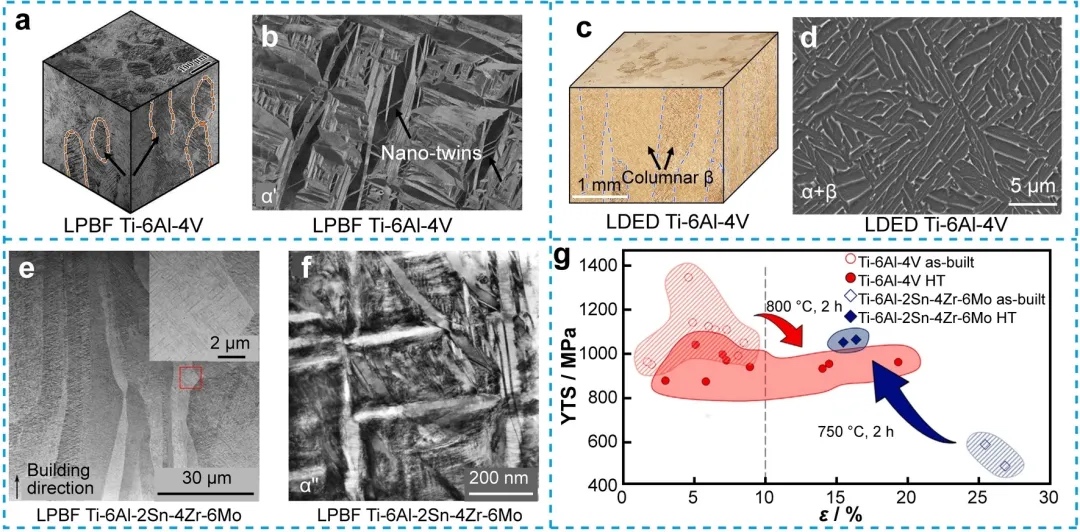

图14LAM制备的(α+β)-Ti合金的微观结构。

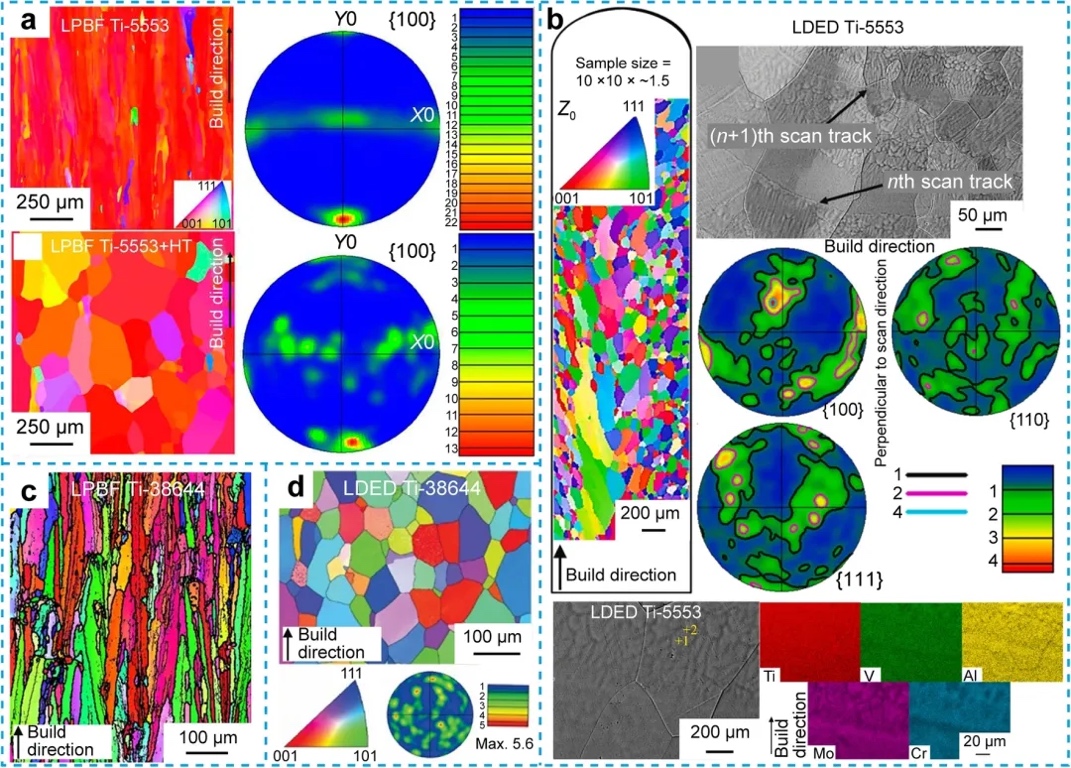

图15LAM制备的β-Ti合金的微观结构。

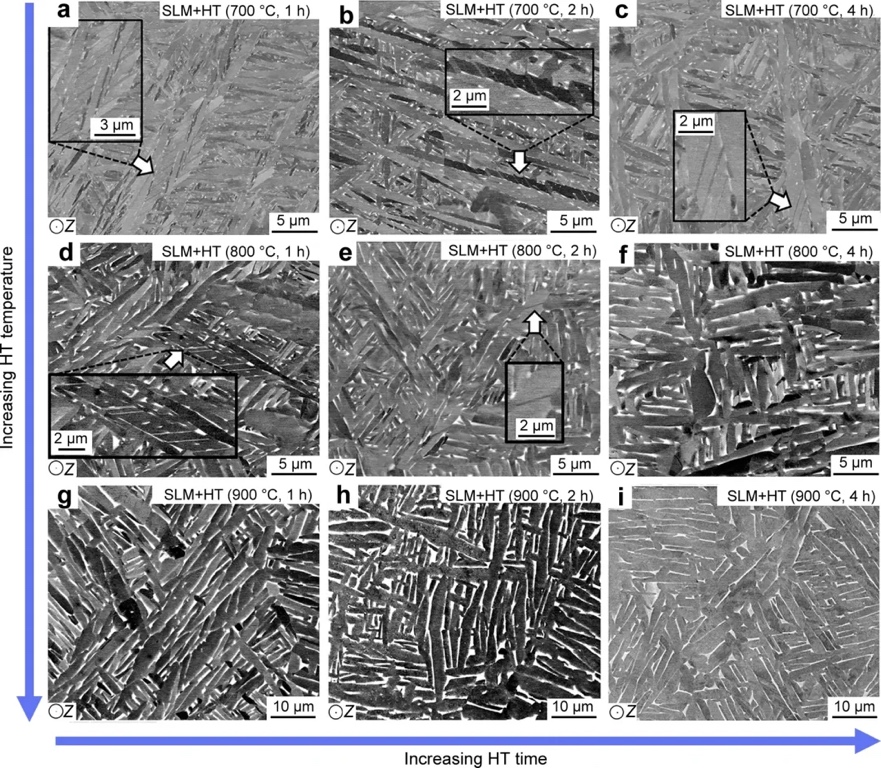

图16经过各种传统热处理的LPBF制成的Ti-6Al-4V微观结构。
图17为LPBF制备的Ti-6Al-4V合金定制的新型热处理。

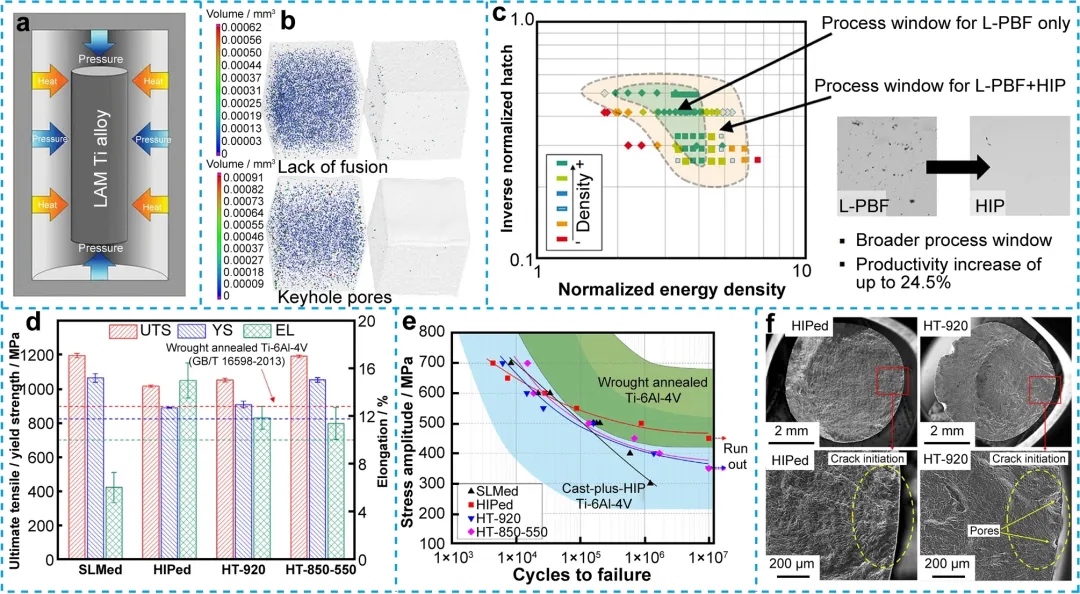

图18 HIP对LAM制成的Ti-6Al-4V合金的影响。
LAM 有各种工艺参数，它们对熔池形状、热历史和入射能量有重大影响，从而影响LAM Ti 合金的微观结构、残余应力和性能。在这项工作中，深入讨论了各种工艺参数对钛合金LAM 的影响。讨论了优化加工参数的几种策略：激光能量密度、加工窗口映射和高保真力学建模。适当的激光能量密度对于防止缺陷和获得高密度零件至关重要。加工窗口映射有助于确定实现高密度部件的参数组合。总之，控制加工参数是获得理想性能的关键。要在最大限度减少缺陷和优化力学性能的同时获得高密度部件，需要了解各种加工参数之间的相互作用。该领域的进一步研究无疑将改进LAM Ti合金的加工技术并扩大其工业应用。
图19总结了LAM钛合金的力学性能。值得注意的是，在LAM成型状态下，α-Ti和(α+β)-Ti合金的力学强度通常高于β-Ti合金。LAM加工的α-Ti和(α+β)-Ti合金的力学性能相似，这是因为它们具有相似的马氏体α′结构。由于具有高温稳定性和高蠕变强度，LAM加工的α-Ti合金（如Ti-6Al-2Zr-1Mo-1V、Ti-6Al-2Sn-4Zr-2Mo）有望用于高温应用。相比之下，由于(α+β)-Ti 合金的微观结构更具可调谐性，因此(α+β)-Ti合金可实现的力学性能比α-Ti合金更广泛。尽管如此，这也表明(α+β)-钛合金制造的LAM工艺参数应更加谨慎。在β含量较高的情况下，AM加工的（α+β）-钛合金（如Ti-6Al-2Sn-4Zr-6Mo）中会形成α′′相，从而提供优异的延展性和相当的力学强度。如图19所示，β-Ti合金的微观结构一般由可转移的β相组成，其强度相对低于α-Ti 和（α+β）-Ti合金。LAM加工的β-Ti合金（如Ti-24Zr-4Nb-8Sn、Ti-13Nb-13Zr）的优点是具有良好的生物相容性和较低的弹性模量，这对生物医学植入材料很有吸引力。另外，一些通过LAM制备的高强度β-Ti合金（例如，Ti-3Al-8V-6Cr-4Zr-4Mo）也有报道，但要获得优异的力学强度，通常需要进行后时效处理。例如，LPBF制备的和LDED 制备的Ti-3Al-8V-6Cr-4Zr-4Mo合金（称为 Beta C）在经过适当的时效处理后，拉伸强度分别达到1611 MPa和1510 MPa。
图19 LAM制备的钛合金的力学性能总结。
后处理有助于提高LAM Ti合金的整体性能。最常用的两种LAM Ti合金后处理方法是PHT 和HIP。就LAMα和(α + β)-Ti合金而言，PHT或HIP可用于分解马氏体 α′相，从而改善延展性和疲劳性能。相反，对于LAM β-Ti合金，PHT或HIP可促进α相的析出，从而提高合金的整体强度。值得注意的是，HIP处理会改变合金的微观结构，有效封闭缺陷和孔隙。 此外，对LAM Ti合金零件进行表面处理以消除缺陷，大大有助于提高疲劳性能。
图20钛合金LAM的未来研发（R&D）趋势。
LAM的进步为提高LAM制成的Ti合金的利用率开辟了新的途径。文章深入探讨几个关键的新兴研发趋势，包括智能工艺优化、工艺创新、材料创新和端口加工创新，如图 20 所示。
通过应对这些机遇和挑战，研究人员和工程师可以极大地推动LAM Ti合金领域的发展，为其在各行各业更广泛、更具影响力的应用铺平道路。
论文链接：
Su, JL., Jiang, FL., Teng, J. et al. Laser additive manufacturing of titanium alloys: process, materials and post-processing. Rare Met. (2024). https://doi.org/10.1007/s12598-024-02685-x
(责任编辑：admin)
联泰：3D打印技术演绎中国
重熔对多层多轨激光增材制
Bambu Lab走向开放：3D打
新加坡国大苏研院：用高保
揭示介导细胞外基质调节的
3D打印技术演绎中国制造如最新内容
选区激光熔化增材
大型聚合物3D打印
6K Additive最新
如何打造增材制造
从实验室走向生产
3D打印在口腔修复热点内容
