中南大学《JMST》：增材制造中熵合金，宽温度范围内具有优越力学性能

时间：2024-05-29 09:09 来源：材料学网作者：admin 阅读：次

导读：现代工程长期以来一直需要用于恶劣工作条件的高性能增材制造材料。高熵合金(HEA)、中熵合金(MEA)和多主元合金(MPEA)的思想为合金设计提供了新的思路。在这项工作中，我们开发了Co42Cr20Ni30Ti4Al4五元MEA，该MEA通过选择性激光熔化(SLM)和后热处理在77至873 K的宽温度范围内表现出优越的机械性能。该材料在298 K时的极限拉伸强度为1586 MPa，总伸长率为22.7%;在77 K时的极限拉伸强度为1944 MPa，总伸长率为22.6%;在873 K时的极限拉伸强度为1147 MPa，总伸长率为9.1%。优异的力学性能源于再结晶和析出同时产生的由部分细化晶粒和非均匀析出的L12相组成的组织。晶界硬化、析出硬化和位错硬化是导致298和77 K高YS的主要原因。纳米间距层错(SFs)包括SFs网络、L12相剪切引起的lmer - cottrell锁(L-C锁)和反相边界(APBs)的相互作用是导致77 K下高应变硬化率和塑性的主要原因。我们的工作为沉淀硬化和增材制造技术的结合提供了新的见解，为高性能结构材料的发展铺平了道路。

高性能合金是现代工程应用的关键，高熵合金、中熵合金和多主元素合金为强度和延展性的进一步提升提供了新的途径。采用沉淀强化方法可有效增强合金性能，特别是L12相强化的合金表现出优异的机械性能和热稳定性。CoCrNi合金在室温和低温下具有出色的强度和延展性，适合作为沉淀强化的理想基体。调节合金成分可进一步优化其机械性能，尤其是对于含有Ti/Al的合金，降低Cr含量有助于减少有害相的形成。

相比于传统的铸造合金制备方法，添加制造（AM）展示了几个优点，如设计和制造金属构件时几何自由度高、与传统制造方法相比后处理过程中原材料损失大大减少以及随之而来的节省时间、能源和成本。此外，AM方法的高能量输入和高冷却速率可以抑制相变和金属间化合物的形成，同时也导致细微的微观结构，使其成为多主元素合金（MPEAs）的潜在制备途径。

其中，选择性激光熔化（SLM）作为最重要的AM技术之一，在高熵合金（HEAs）的研究中得到了广泛应用。研究表明，SLM方法带来的细晶结构、细胞结构和位错有利于提高HEAs的强度。SLM的高冷却速率也有利于形成单一的FCC结构，并且引入了由替位和间隙固溶质原子引起的固溶强化。一些研究报告了通过在SLM过程中引入碳等元素，同时改善了HEA的强度和延展性。此外，通过引入诸如氮等间隙原子，还可以进一步引发SLMed HEAs中的应变硬化机制。对于共晶HEA，SLM还可以细化共晶结构。此外，引入纳米二次相也是SLMed HEAs中可行的。

这项研究通过选择性激光熔化和后续热处理制备了一种非等原子比的Co42Cr20Ni30Ti4Al4五元高熵合金（MEA），在广泛的温度范围（从77到873 K）内展现出优越的机械性能。该合金同时引入了高体积分数的异质沉淀的L12相和部分再结晶的FCC基体，而没有其他有害相。通过对微观结构的观察，研究和讨论了强化和变形机制。在这项工作中，中南大学刘勇教授团队为AMed L12强化合金的开发提供了见解，并且表明，通过合适的元素设计和热处理的组合，增材制造可能是一种有前景的高性能结构材料加工技术。

相关研究成果以“An additively manufactured precipitation hardening medium entropy alloy with excellent strength-ductility synergy over a wide temperature range”发表在Journal of Material Science & Technology上。

链接：https://www.sciencedirect.com/sc ... 24003888?via%3Dihub

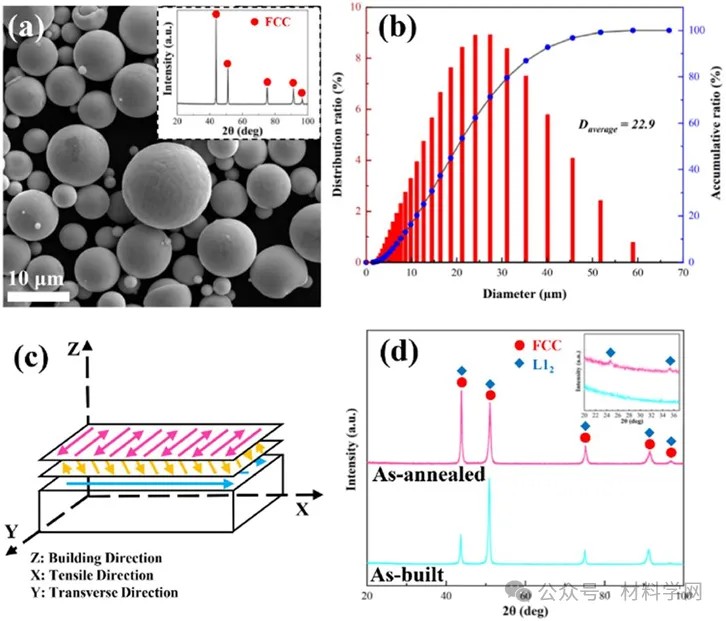

图1所示。(a)预合金粉末的形貌。(b)预合金粉末粒度分布图。(c) SLM过程的示意图。(d)铸态和退火态合金的XRD图谱。

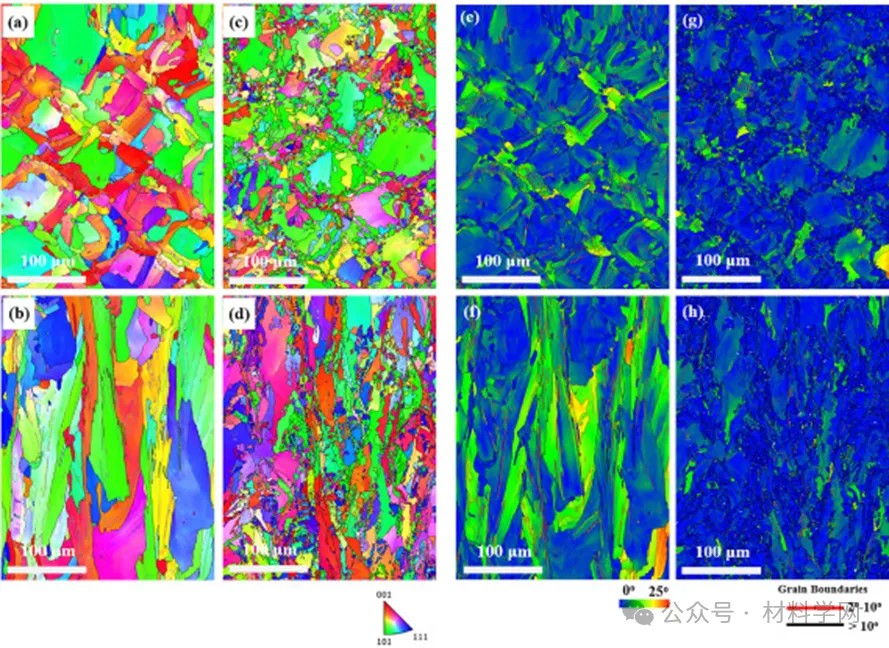

图2所示。制备后和退火后合金组织的EBSD结果(步长= 0.2 μm)。分别为成形合金的XY平面(a, e)、成形合金的XZ平面(b, f)、退火合金的XY平面(c, g)和XZ平面(d, h)的逆极图(IPF)和晶粒参考取向偏差(GROD)图(e - h)。

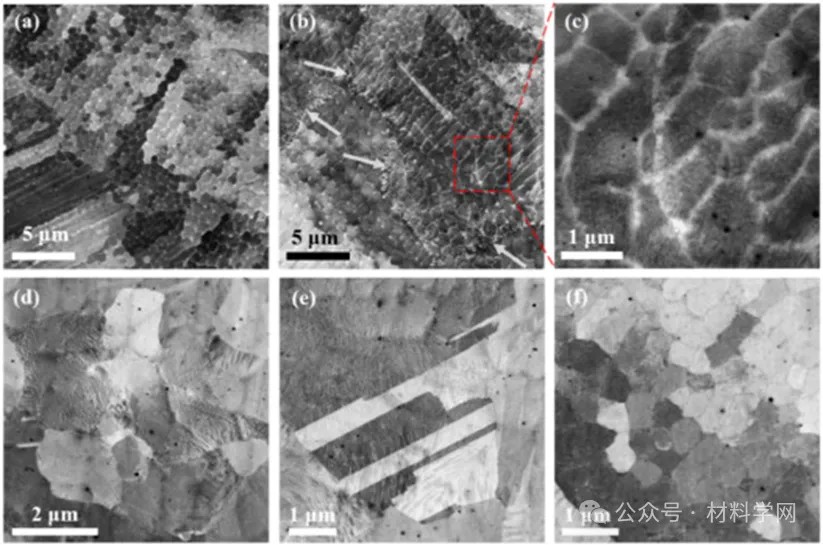

图3所示。制备和退火合金在XY平面上的显微组织的BSE (back scatter electron)观察。(a)铸态合金具有均匀的胞状结构。(b)退火合金在晶界附近呈现DP。(c)退火合金晶粒内部区域的放大图，显示出细小的不连续析出物。(d)退火合金中新形成的再结晶晶粒中的DP。(e)退火合金中退火孪晶的DP。(f)退火合金中细胞结构未损坏但无明显析出物的区域。

图4所示。铸态合金的TEM观察。(a)建成后微观结构的TEM BF图像，显示细胞结构。(b) TEM双束BF图像显示由位错组成的细胞边界。(c) LAADF-STEM图像和相应的合金细胞结构的STEM-EDS图。

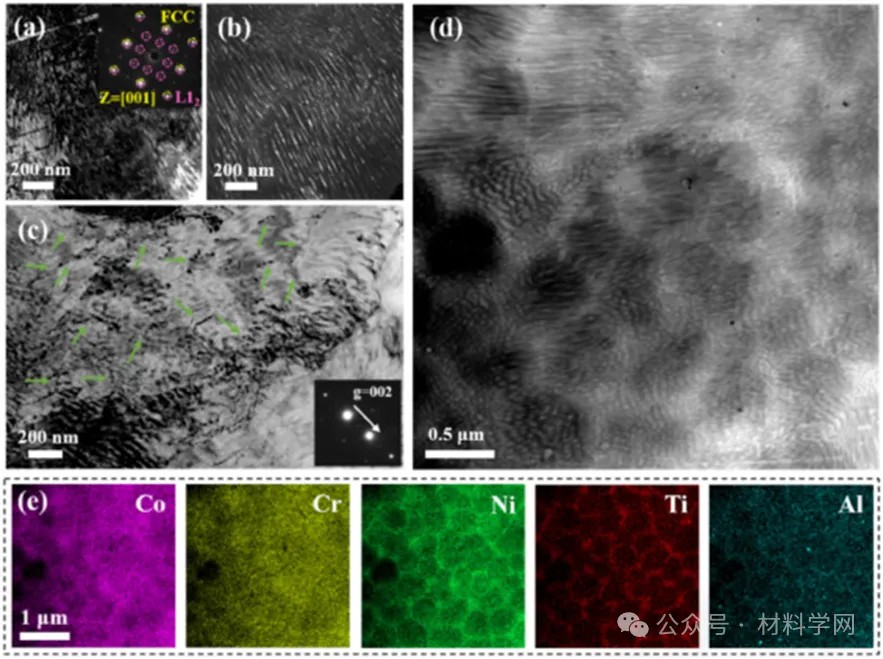

图5所示。退火合金中DP区的TEM和STEM观察。(a) DP区域的TEM BF图像及其对应的SAED模式。(b)与(a)对应的TEM DF图像显示不连续L12析出物的形貌。(c) DP区域的TEM双波束BF图像，显示细胞边界湮灭的痕迹。(d) DP区域的HAADF-STEM图像，显示了不连续L12沉淀的形态和分布。(e)对应(d)的STEM-EDS结果显示沿细胞轮廓富集Ni、Ti和Al。

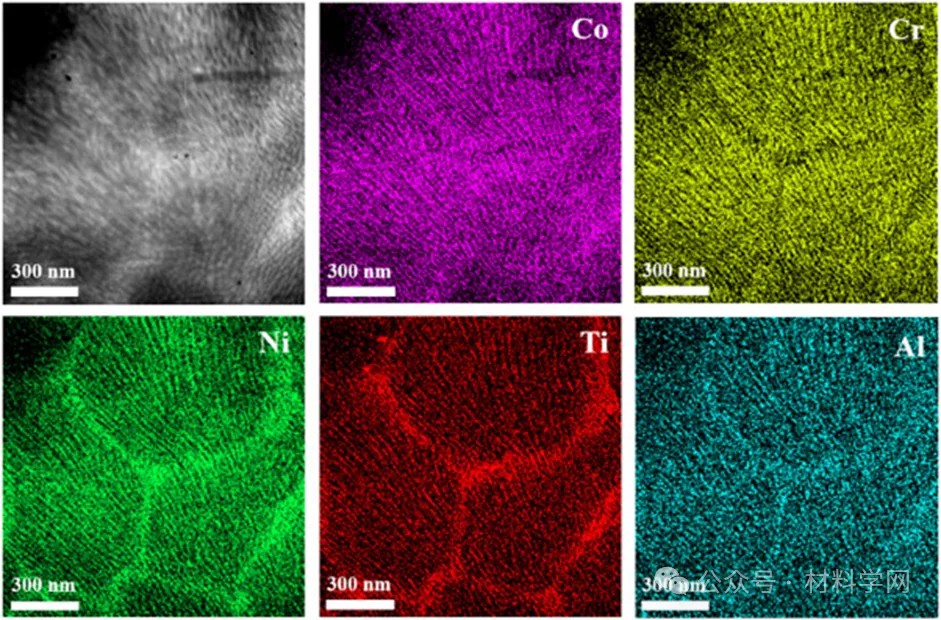

图6所示。HAADF-STEM图像和相应的放大倍数更高的DP区域的STEM-EDS映射。

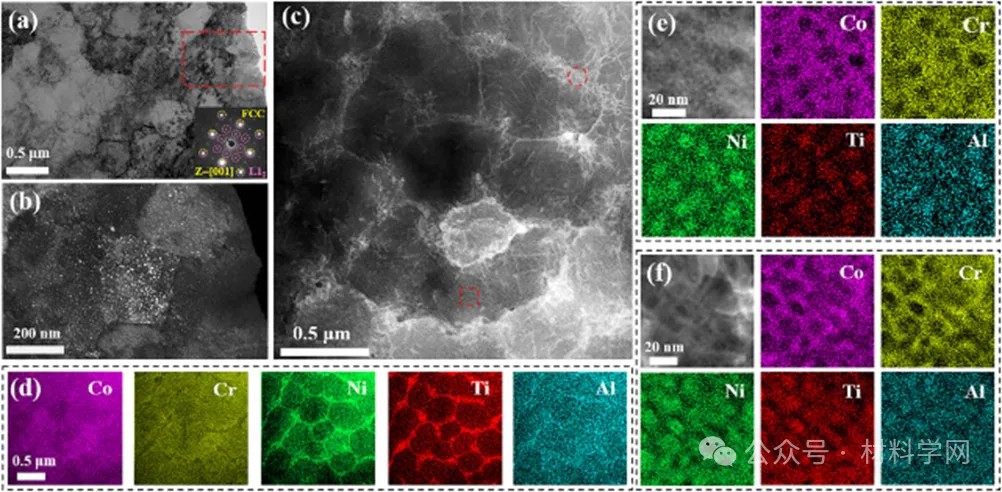

图7所示。退火合金中CP区的TEM和STEM观察。(a)退火合金CP区的TEM双束BF图像，显示由位错组成的完整的胞状边界。(b)与(a)中红色虚线矩形对应的TEM DF图像，显示连续L12析出物的形态和分布。(c) CP区域的LAADF-STEM图像显示由位错组成的完整细胞边界。(d)与(c)对应的STEM-EDS显示沿细胞边界富集Ni、Ti和Al。(e)细胞内区域的STEM图像和STEM- eds结果，用(c)中的方形表示。(f)细胞间区域的STEM图像和STEM- eds结果，用(c)中的圆形表示。

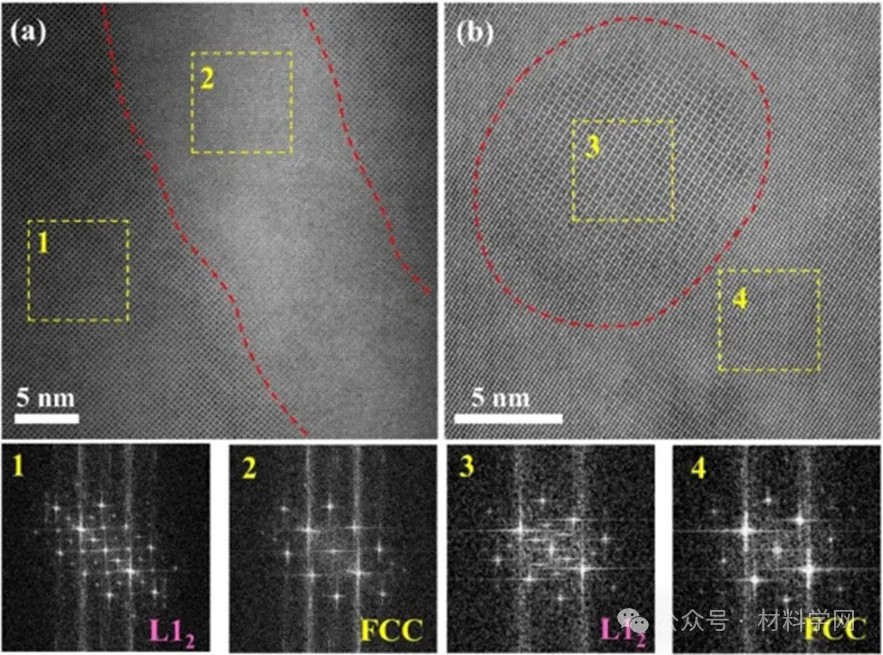

图8所示。(a)不连续沉淀物的HR-TEM图像，FFT模式对应于标记为1和2的区域。(b)连续沉淀的HR-TEM图像，FFT模式对应于标记为3和4的区域。

(责任编辑：admin)

上一篇：3YOURMIND和Phillips Federal为美国陆军提供先进制造零件的识别软件
下一篇：北航《JMST》：新型电弧增材铝合金强韧化策略！激光冲击强化与热处理复合制造

\|3D打印新闻\|	\|3D打印报价\|	\|3D打印程序\|	\|3D打印材料\|	\| 3D打印机 \|	\|3D打印创业\|	\|人工智能\|
\|3D打印资讯\|	\|3D扫描仪\|	\|3D打印方案\|	\|3D打印测评\|	\|3D打印服务\|	\|3D打印模型\|	\|3D打印百科\|
