如何用3D打印的塑料模具生产塑料零部件?

时间:2016-05-20 20:52 来源:3D科学谷 作者:中国3D打印网 阅读:

     产品的快速原型制造是3D打印技术的主要应用之一,3D打印的原型产品主要用于外观和功能的验证。而对于塑料产品来说,3D打印原型产品的功能性与注塑模具生产的塑料产品不完全一致,所以塑料产品制造商往往需要在产品正式投入大批量注塑生产之前,生产小批量的注塑件做进一步的产品验证。

    在这种情况下,如果通过金属注塑模具来生产小批量注塑件,则会产生高昂的成本,以及等待较长的金属模具制造周期。或许用3D打印的塑料模具进行小批量注塑可以解决这些问题。本期,将与网友分享一个3D打印注塑模具的视频和案例,看一下小批量注塑件生产的成本和交期问题能不能得到解决。

缩减成本和生产周期

首先我们通过一段视频来了解一下3D打印注塑模具和使用该模具进行零部件注塑生产的过程(点击视频)。

视频中需要进行注塑生产的产品是一个推进器。

3D打印注塑模具的材料:ABS 塑料;
打印时间:22小时

注塑机:Arburg (70吨)
推进器的注塑材料:POM,又名聚甲醛树脂、POM塑料、赛钢…
注塑温度:210摄氏度
注塑压力:300 bar
夹持压力: 100 bar
夹持时间:8 秒
注塑量:65 cc
冷却时间:30秒

与金属模具相比的成本情况:
相比铝制模具,下降43%;相比钢制模具下降72%

接下来,我们看一下德国Seuffer 公司使用同样的技术注塑生产塑料零部件的案例。

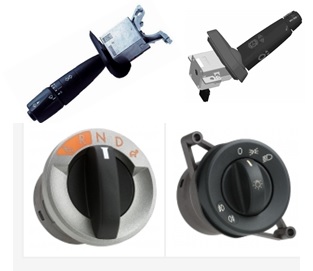

Seuffer 是一家德国的汽车电子和家用电器制造商,如车灯开关、换挡器等,他们每年生产1200万-1500万个塑料零部件。

p4
图片来源:Seuffer

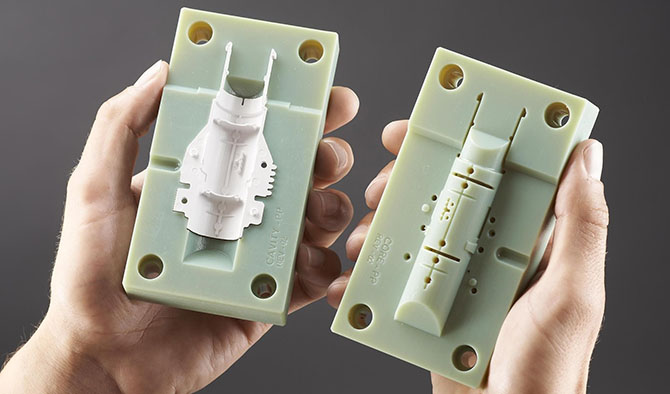

在产品研发过中,Seuffer 公司不仅使用3D打印机制造产品原型,还利用3D打印机制造塑料的注塑模具,用于小批量塑料零部件的注塑生产。

molding

图片来源:Stratasys

这种方式,让Seuffer的生产成本显著下降,交期显著缩短。接下来,我们看一看3D打印模具给Seuffer 公司带来的具体影响。

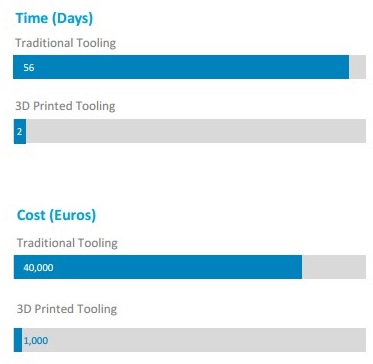

Seuffer 公司将制造金属模具和3D打印模具时产生的成本和交期进行了对比,从下图中我们可以看出两组数据之间的明显差异:

p3
图片来源:Seuffer

交期:传统模具交期为56天,成本为4万欧元;3D打印模具交期为2天,成本为1000欧元。相比传统模具,3D打印模具的交期缩短了90%,成本下降了97.5%

本期的案例中展示的ABS 材料并不是唯一可以制造3D打印注塑模具的材料,通过SLA 3D打印技术,光敏树脂材料也可以用来制造3D打印注塑模具,进行小批量注塑件的生产。
