3D打印石墨烯气凝胶可制作强大的超级电容器
时间:2018-10-24 13:43 来源:中国3D打印网 作者:中国3D打印网 阅读:次
在测试中,电极实现了超级电容器所报告的最高面积电容。在早期的一项研究中,研究人员实现了由石墨烯气凝胶3D打印的超快速超级电容器电极。这次,他们使用改进的石墨烯气凝胶来构建载有氧化锰的多孔支架。
赝电容器是一种超级电容器,通过电极表面的反应来存储能量,使其比主要通过静电机制(称为电双层电容或EDLC)存储能量的超级电容器具有更像电池的性能。“赝电容器的问题在于,当你增加电极的厚度时,由于散装结构中的离子扩散缓慢,电容会迅速下降,”UC Santa Cruz化学与生物化学教授Yat Li说。 “因此,面临的挑战是增加赝电容器材料的质量负载,而不会牺牲每单位质量或体积的能量存储容量。”

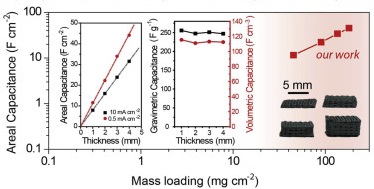

该研究表明在平衡赝电容器中的质量负载和电容方面取得了突破。研究人员将质量负荷增加到每平方厘米超过100毫克氧化锰的记录水平而不影响性能,与商业设备相比有了大幅提升,商用设备的水平约为每平方厘米10毫克。面积电容也随着氧化锰的质量负载和电极厚度线性增加,而每克电容(重量电容)几乎保持不变。这表明即使在如此高的质量负载下,电极的性能也不受离子扩散的限制。
根据研究生Bin Lao的说法,在传统的超级电容器制造中,将薄的电极材料涂层应用于作为集电器的薄金属板上。增加涂层的厚度会导致性能下降,因此堆叠多个板以构建电容,增加重量和材料成本。

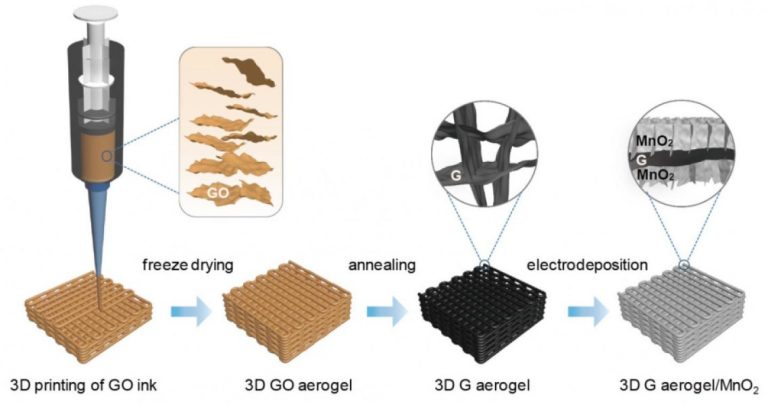

“通过我们的方法,我们不需要堆叠,因为我们可以通过使电极更厚而不牺牲性能来增加电容。研究人员设法将电极的厚度增加到4毫米而不牺牲性能。设计具有周期性孔结构的电极,其允许材料的均匀沉积和用于充电和放电的有效离子分布。印刷结构本身是由石墨烯气凝胶的圆柱形多孔棒制成的格子。然后将氧化锰沉积在晶格上。
中国3D打印网点评:这项研究的关键创新是使用3D打印来制造合理设计的结构,提供碳支架以支持赝电容材料,这些发现验证了使用3D打印制造储能设备的新方法。使用电极制成的超级电容器装置显示出良好的循环稳定性,在20,000次充电和放电循环后保持90%以上的初始电容。 3D打印电极具有大量的设计灵活性,石墨烯基油墨具有超高的表面积,轻质特性,弹性和优异的导电性。
中国3D打印网译自:3Dprint.com
(责任编辑:admin)
最新内容
热点内容
