德国公司运用3D打印生产和测试多维电路载板

时间：2016-07-13 15:57 来源：中国智能制造网作者：中国3D打印网阅读：次

几乎所有现代设备都需要一块电路板来整合一块或多块芯片以及额外所需的电子元件。能够完成从供电、电路系统到信号输出等一系列任务的网络由此产生。

然而，在现代电子产品中，内部电路板空间往往非常有限。如果按常规方式堆叠，印刷电路板（PCB）已容纳不下所有必需元件，因此三维电路载板便成为优先解决方案。而很多设备生命周期的缩短再次提出了新的挑战：注塑成型对于生产原型来说成本太高。

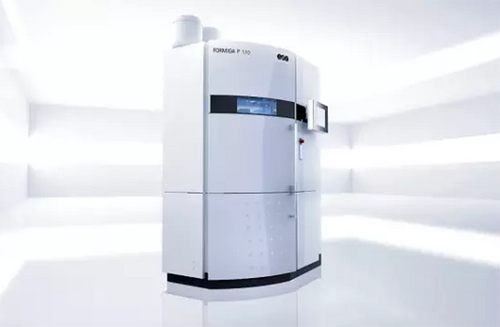

FORMIGAP110是一种灵活、具有成本效益、高产的聚合物元件增材制造系统
中国3D打印网获悉，鉴于这一原因，德国公司BetaLAYOUTGmbH已成功运用易欧司（EOS）的技术来开展三维电路载板原型的生产和测试。该公司使用3D打印出来的塑料部件。这一创新在打印完成后即可实现，一旦生产出来，模型会采用增材制造技术进行特殊处理，完成涂层步骤。随后由“激光直接成型技术”（LDS）打造电路板布线，通过激活表面处理可将其转变为导线。
BetaLAYOUTGmbH旗下3D-MID产品经理曼纽尔-马丁（ManuelMartin）对此解释说：“我们生产3D机电一体化设备（3D-MID），并将其作为原型提供给各种各样的企业。凭借EOS的FORMIGAP110，我们能够快速为我们的客户提供高品质产品。其中尤为实用的是，我们甚至能够通过网站和网络商店处理3D模型订单。增材制造使我们能够成功拓展我们的业务模式。”
无论是对于个人开发者还是大型知名企业来说，增材制造都可确保定制化的电路载板能够运用于新型电子设备的原型。塑料部件能够以较低的成本迅速生产出来。同时，这一工艺还提供必要的精度和高品质，实现接近成品的所需基本构造的生产，这点不容小觑，尤其是在试运行时。

(责任编辑：admin)
