在国家电网公司提出全球源互联网的大背景下，一名来自辽宁盘锦供电公司的电力工程师孙林通过3D打印技术创新了新型的“环形辐射状GIS变电站结构布置”。其发明的新型的“环形辐射状GIS变电站结构布置”能够满足分布式能源、电源灵活接入和运行，为国家电网构建“创新、协调、绿色、开放、共享”的能源网络。

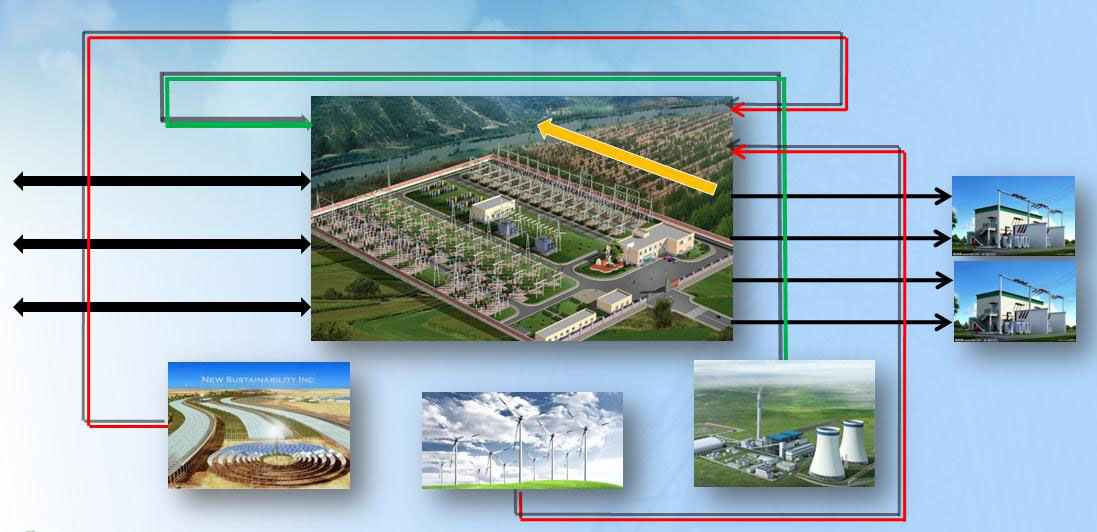

（图1）常规GIS变电站分布式能源架空线路交叉跨越结构入网框图

  (图2)构建环形辐射状GIS变电站为中心组成的混合式输配电网络

    图2中1、2、3、4为常规变电站大环网布局结构，5、6、7为分布式能源入网布局结构，8、9、10、11、12为低压用户供电输出端变电站。该布局结构较现有GIS变电站的占地面积缩小2/3，消除了高压输电架空线路的交错跨越结构,有效节约变电站外围部分输配电走廊占地面积,美化环境的同时还节约了不少的资金投入。

 (图3) 3D创意、创新环形变电站模型

    看到这你会发现，环形辐射状GIS变电站结构虽然让人觉得非常不可思议，但相比而言它更注重“创新、协调、绿色、开放、共享”，即创新GIS变电站结构布置，满足地方经济发展与电网并网技术协调发展需求，电网建设绿色环保发展方向，面向用户开放高电压网络平台，共享能源经济带来的巨大经济效益。因为在设计者孙林看来：“优秀的设计产品一定要兼具实用性、功能性，只有将科技和艺术结合在一起，产品才会具备灵魂。

    据了解目前环形辐射状GIS变电站结构布置已经获得国家电网公司首届青年创新、创意大赛铜奖。
