在绘图的时候，常碰到诸如描述设计组件、车间和生产注意事项此类令人心烦的问题，CAD提供一些文字输入命令和工具（包括拼写检查），通过它们可以减少单调的书写文字的工作，节约时间。

    文字是用来标明图纸中零件的组成以及制造和生产所需的车间或场地的注释。CAD提供了大量的文字字体，文字可以被拉伸、压缩、倾斜、镜像，甚至还可以根据字形进行竖排。每个文本字符串均可以缩放、旋转或根据需要对正。需要提醒的是CAD把一个字符串(一行文字中的所有字符)认为是一个单独的对象。

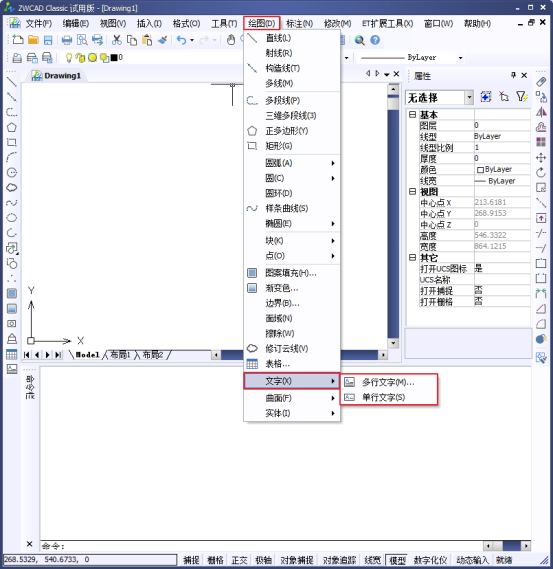

1、绘制文字

创建单行文字：TEXT命令

TEXT命令用于按当前的文字样式在图形中输入文字，并可根据需要修改当前文字的样式。

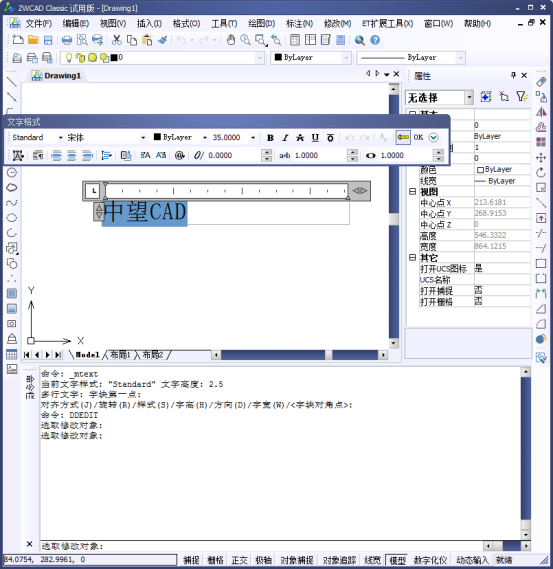

·创建多行文字: MTEXT命令

     CAD提供了MEXT命令用于以段落方式“处理”文字。段落的宽度是由指定的矩形框决定。这样就可以很容易地将绘制的文本作为一个整体，用左、右、中对正方式进行自动排版。每个多行文字段无论包含多少字符，都被认为是一个单个对象。文字边界尽管不显示，但也作为对象要素的一部分保存。

·特殊的文本字符与符号选项

    特殊的文本符号除了可以通过“多行文字编辑器”对话框输入外，还可以通过控制字符方式输入。输入特殊文本字符时控制字符均以两个百分号开始（%%），然后输入控制符。

2、文字编辑

·DDEDIT命令

用于修改文字和属性。属性是与块相关联的文字信息。

·拼写检查

SPELL命令用于检查用TEXT或MTEXT命令输入的文字的拼写错误

·控制文字的显示

     对于TEXT和MTEXT命令，QTEXT命令是非常有用的，它用于减少图形重画或重生成的时间。对包含很多文字和很多属性信息的图形来说，重生成的时间是影响绘图速度的重要因素。使用QTEXT命令，文字将被矩形框代替，重生成这些矩形框比重生成原有文字要节省很多时间。如果图形中包含大量的文字和属性，建议将QTEXT设置为打开状态。当然在绘图输出之前或检查文字的拼写时，需将QTEXT设置为关闭状态，此时将自动执行重生成命令。

3、创建和修改文字样式

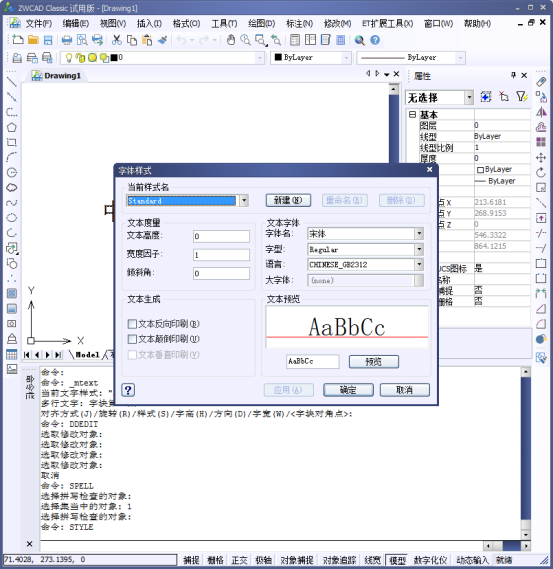

·STYLE命令功能

TEXT和MTEXT命令的“文字样式”选项用于控制字符与符号的显示方式，而不能用于调整字高、倾斜和旋转角度。要在TEXT和MTEXT命令的“文字样式”选项中选择一种文字样式，那么这种文字样式必须先用STYLE命令定义。换句话说，就是STYLE命令用于创建新文字样式或修改已有的文字样式，而TEXT和MTEXT命令的“文字样式”选项只能用于从已有的文字样式中选择一种文字样式。
