CAD中的等间距点

时间:2017-10-01 23:09 来源:未知 作者:中国3D打印网 阅读:

    CAD怎么创建出等间距点?当我们画长方形或者正方形等等有规律的时候,我们可以在线段上获得等间距的点,我们在绘制的时候就能帮助我们。我们下面看看如何绘制吧。

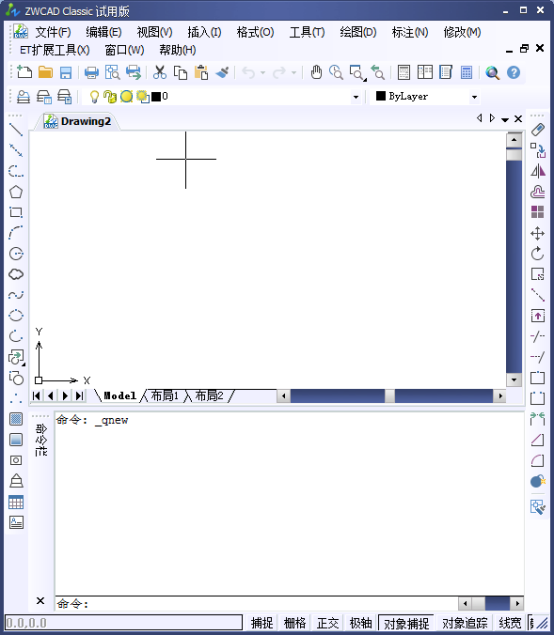

1.首先,我们打开CAD

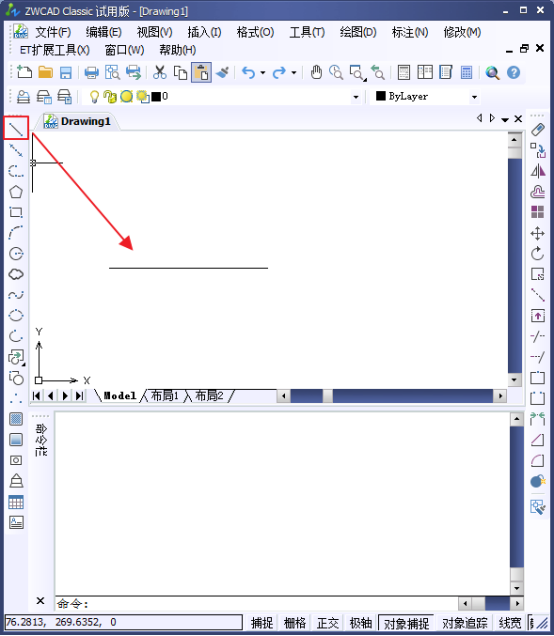

2.我们先绘制简单的一条直线,有俩端点,长度为20mm。

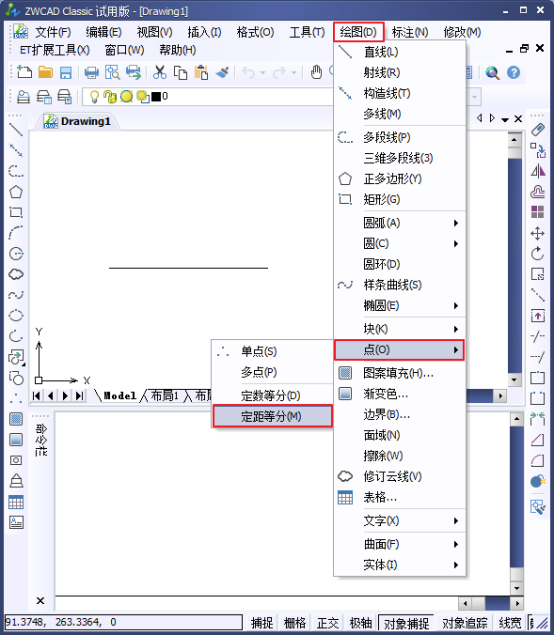

3. 然后,我们点击工具栏中的下拉选项中【点】--【定距等分】。

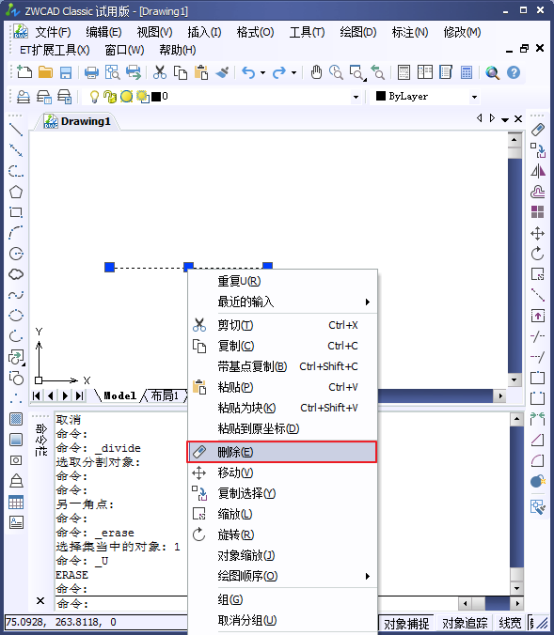

4.接下来我们选择我们的直线然后设置我们分成长度为2mm,这样我们就能分出10个小线段了。然后我们选择线段然后删除该线段。

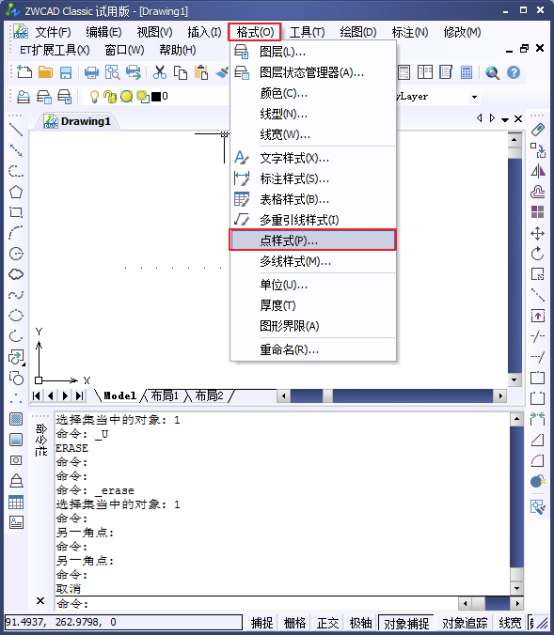

5. 我们就得到下图,只剩下几个小点,我们很难看清楚这点的位置,所以我们就选择在【格式】--【点样式】。

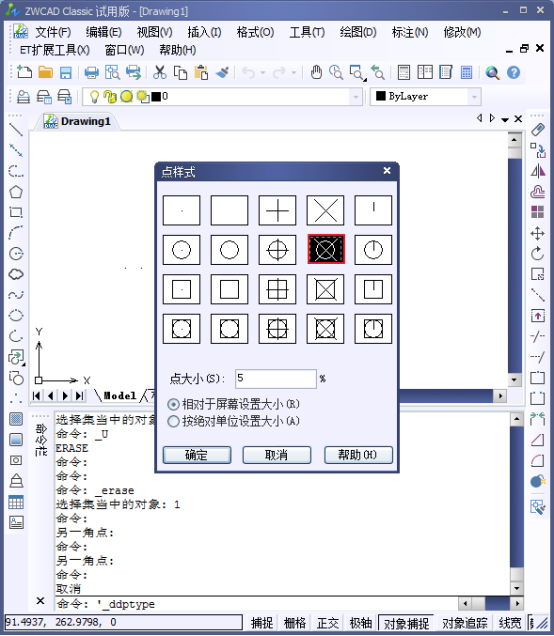

6. 选择一个稍微明显的点样式即可。

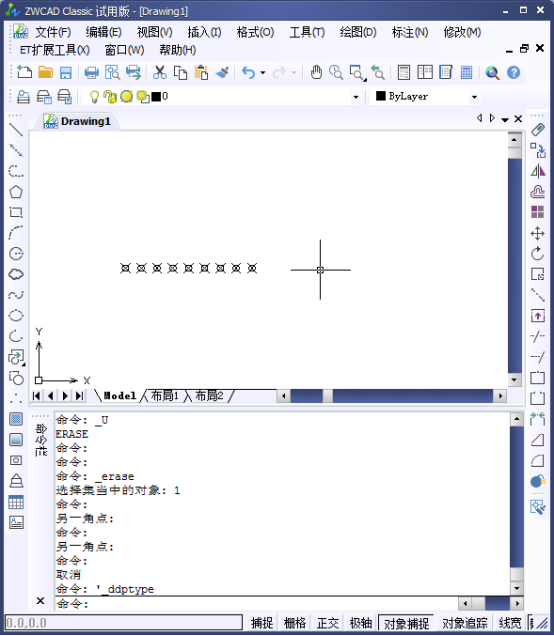

7.确认后,我们就可以等到下图所示的点。


以上就CAD中的等间距点
