【CAD实例教程】使用中望3D进行方向盘设计
在本文中，小编将向大家展示一款常见方向盘的基本设计流程，助你轻松掌握方向盘的建模设计要领。

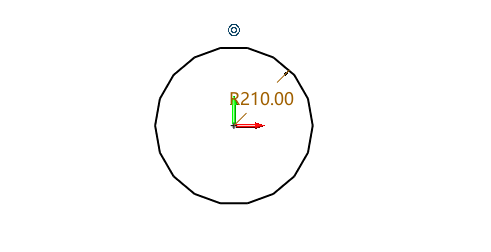

第一步：选择XY平面为绘图平面绘制一个半径为210的圆，如图1所示。
图1 绘制草图

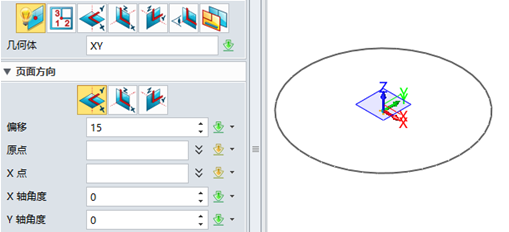

第二步：设置基准面，点击基准面按钮，设置XY平面向上偏移15，如图2所示。
图2 设置基准面

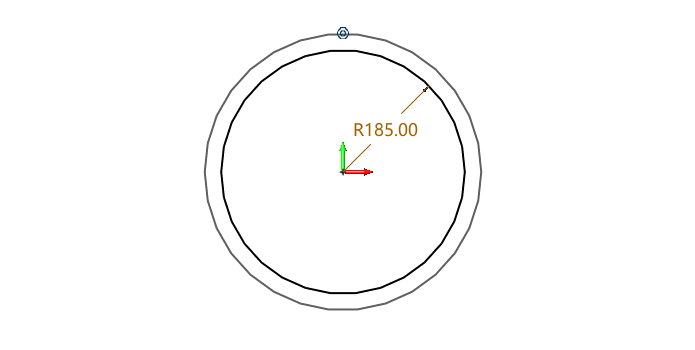

在设置基准面上绘制一个与第一步中同心半径为185的圆，如图3。
图3 绘制草图

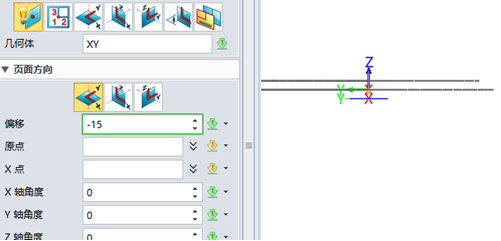

第三步：设置基准面，点击基准面按钮，设置XY平面向下偏移15，如图4所示。
图4 设置基准面

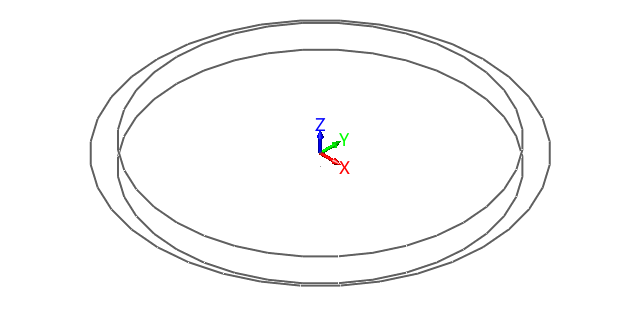

在设置基准面上绘制一个与第一步中同心半径为185的圆，如图5。
图5 绘制草图

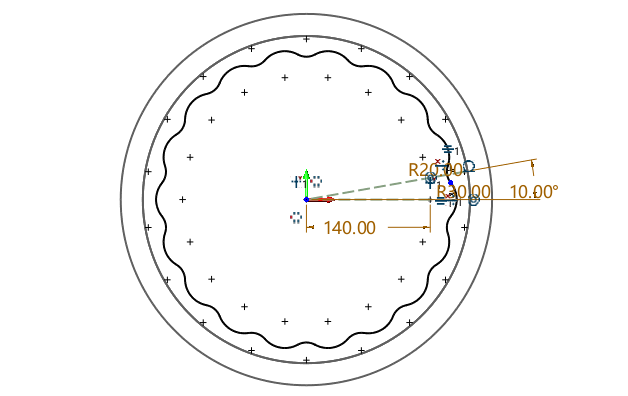

第四步：选择XY平面绘制连续相切圆弧，如图6所示。
图6 绘制连续相切圆弧草图

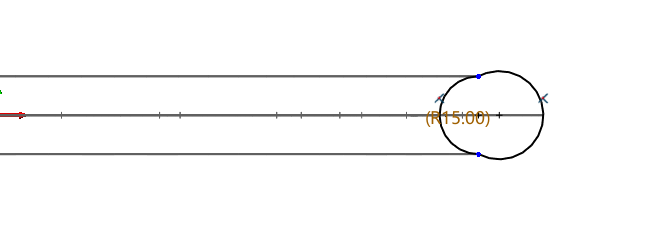

第五步：选择XZ平面为绘图平面，绘制如图7所示草图，使两个圆弧的圆心通过水平虚线，端点与其他基准面中圆弧相交。
图7 绘制截面相交圆弧

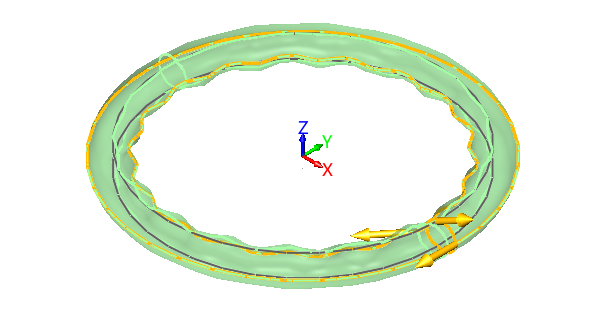

第六步：点击造型工具栏中双轨放样按钮，路径1选择半径为210的圆，路径2选择连续相切圆弧，轮廓选择截面相交圆弧，如图8所示。
图8 双轨放样

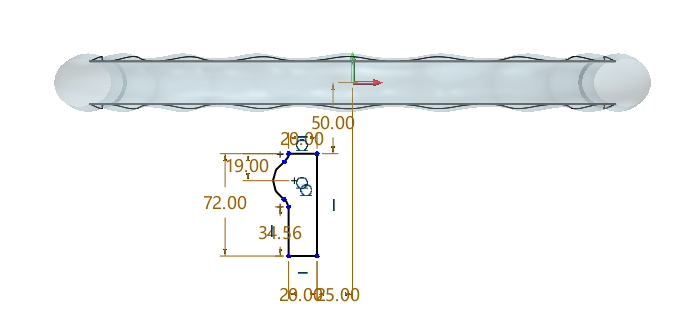

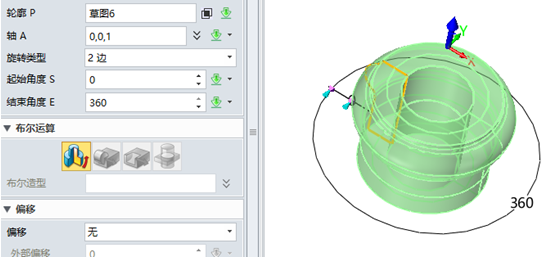

第七步：选择YZ平面绘制如图9草图，并用此草图以Z轴为轴旋转实体，如图10所示。
图9 绘制草图
图10 旋转实体

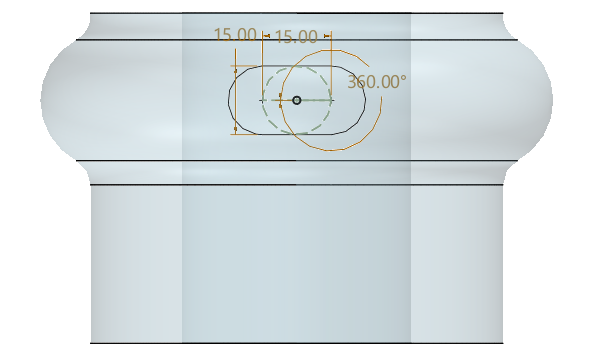

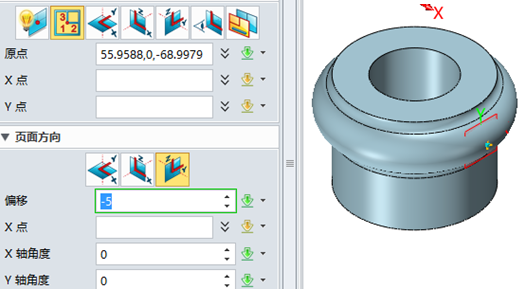

第八步：设置基准面，选择如图所示原点，页面方向为ZY平面，偏移为-5的基准面，如图11所示。在此基准面上绘制如图12草图。
图11 设置基准面
图12 绘制草图

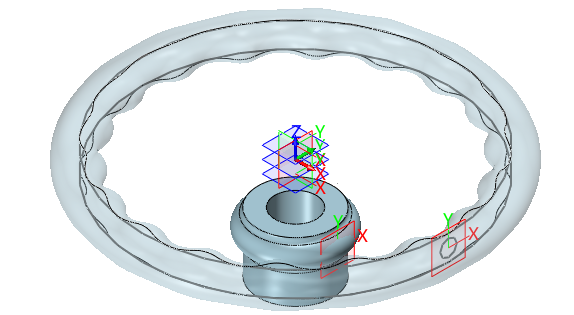

第九步：设置基准面，选择如图所示设置ZY平面偏移基准面，在此基准面上绘制半径为10 的圆，如图13草图。
图13 绘制草图

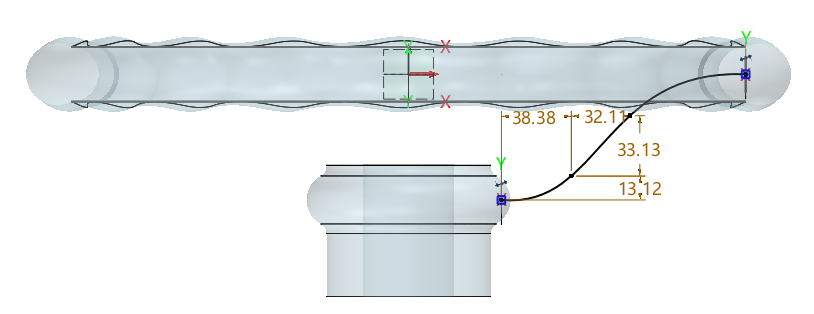

第十步：选择XZ平面绘制草图，连接步骤八和步骤九所绘制的草图，如图14所示。
图14 绘制草图

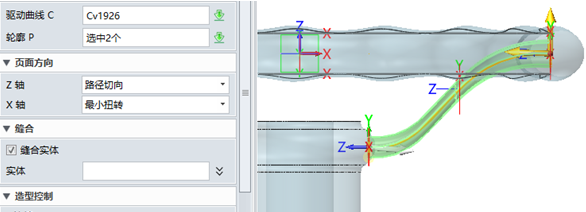

第十一步：选择驱动曲线放样按钮，驱动曲线选择第十步所绘草图，轮廓选择第八步和第九步中所绘草图，（注意轮廓方向）如图15所示。
图15 驱动曲线放样

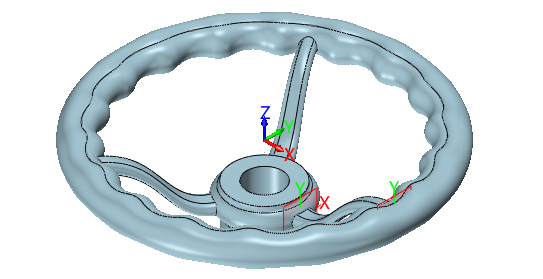

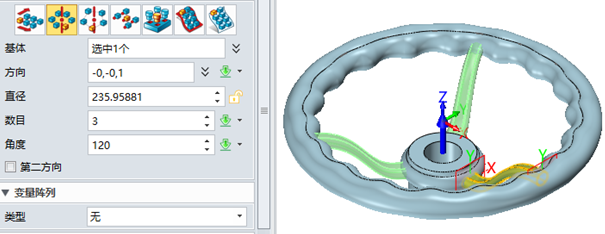

第十二步：点击特征阵列按钮，基体选择步骤十所绘模型，方向选择Z轴，数目为3，角度为120°，如图16所示。
图16 阵列辐条
第十三步：点击组合按钮，将所绘模型使用布尔加运算组合，得到最后设计结果，如图17。
图17 绘制结果
完成了上述操作，方向盘设计至此完成。在设计中，通常我们会使用到“扫掠功能”和“放样功能”来创建方向盘的波形实体和方向盘辐条，使用旋转功能来创建方向盘的连接胎体，最后通过布尔加运算组合得到最终的成品。
