三、3DOne中自定义原点旋转的实现

在许多3D建模，例如门、窗等都不是以几何中心为原点旋转的，在3DOne中如何实现自定义原点旋转呢？我们还是用长方体为例实现。

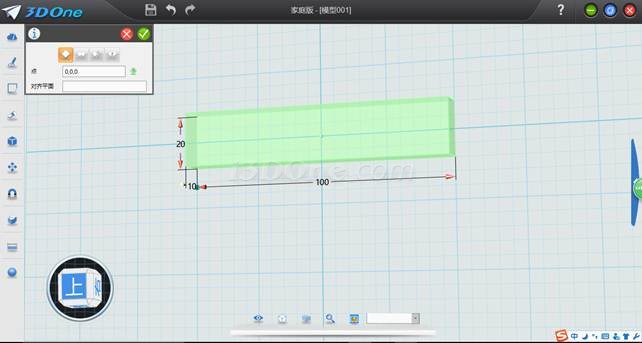

自定义原点旋转第一步：准备如下图长方体，希望长方体绕（-50,0,0）逆时针旋转45°；

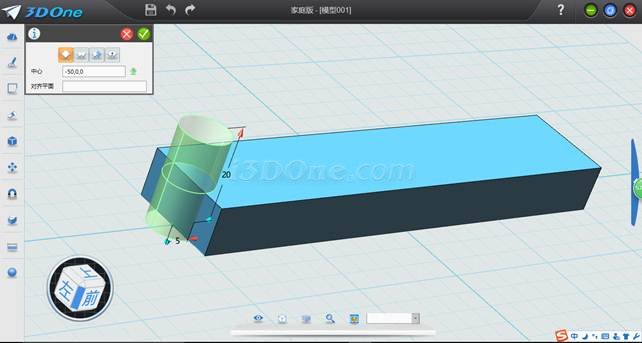

自定义原点旋转第二步：辅助圆柱体的放置。在自定义原点（-50,0,0）放置一圆柱体（注意圆柱体高度需高于长方体）；

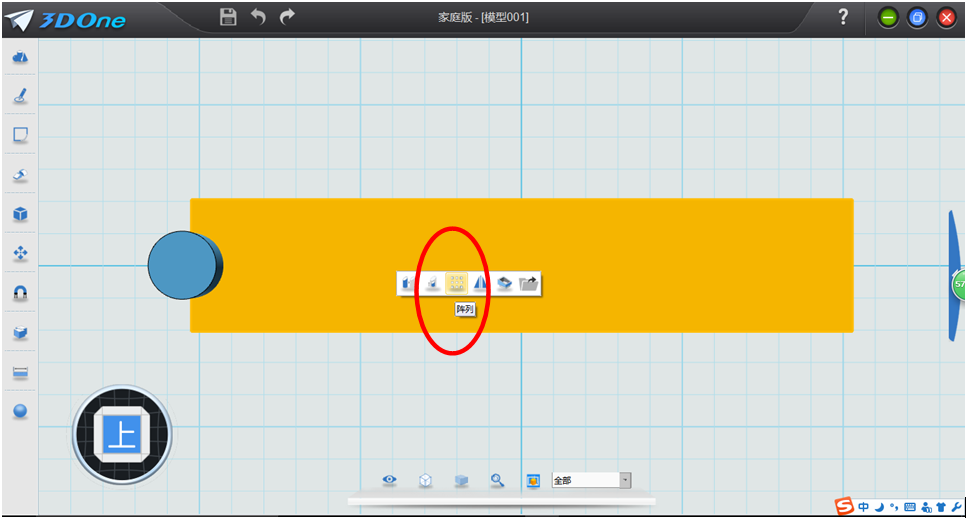

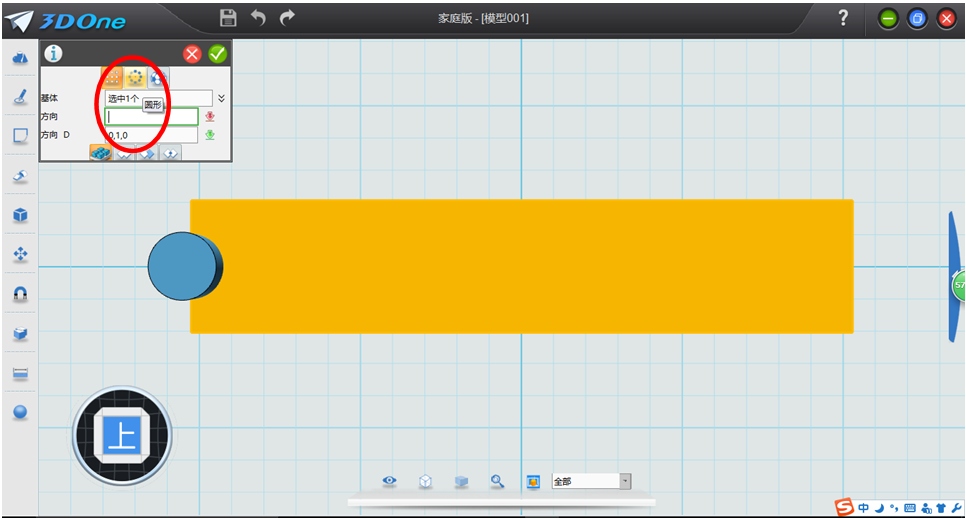

自定义原点旋转第三步：左键点击长方体，选择阵列工具，并挑选圆形阵列，如下两图

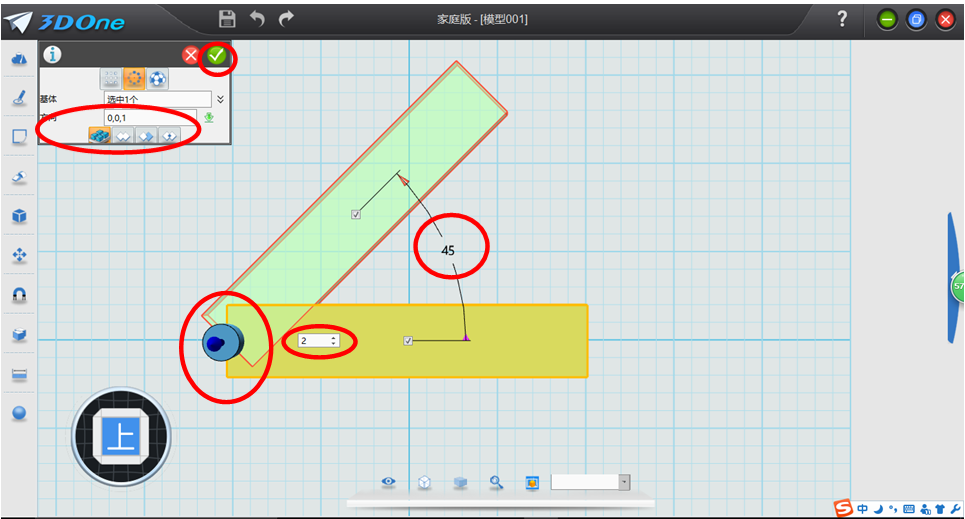

自定义原点旋转第四步：圆形阵列方向的选择、角度输入操作，方向→点击辅助圆柱体上表面圆心（出现一蓝色圆柱箭头）→输入阵列数目2→输入角度45°→确定

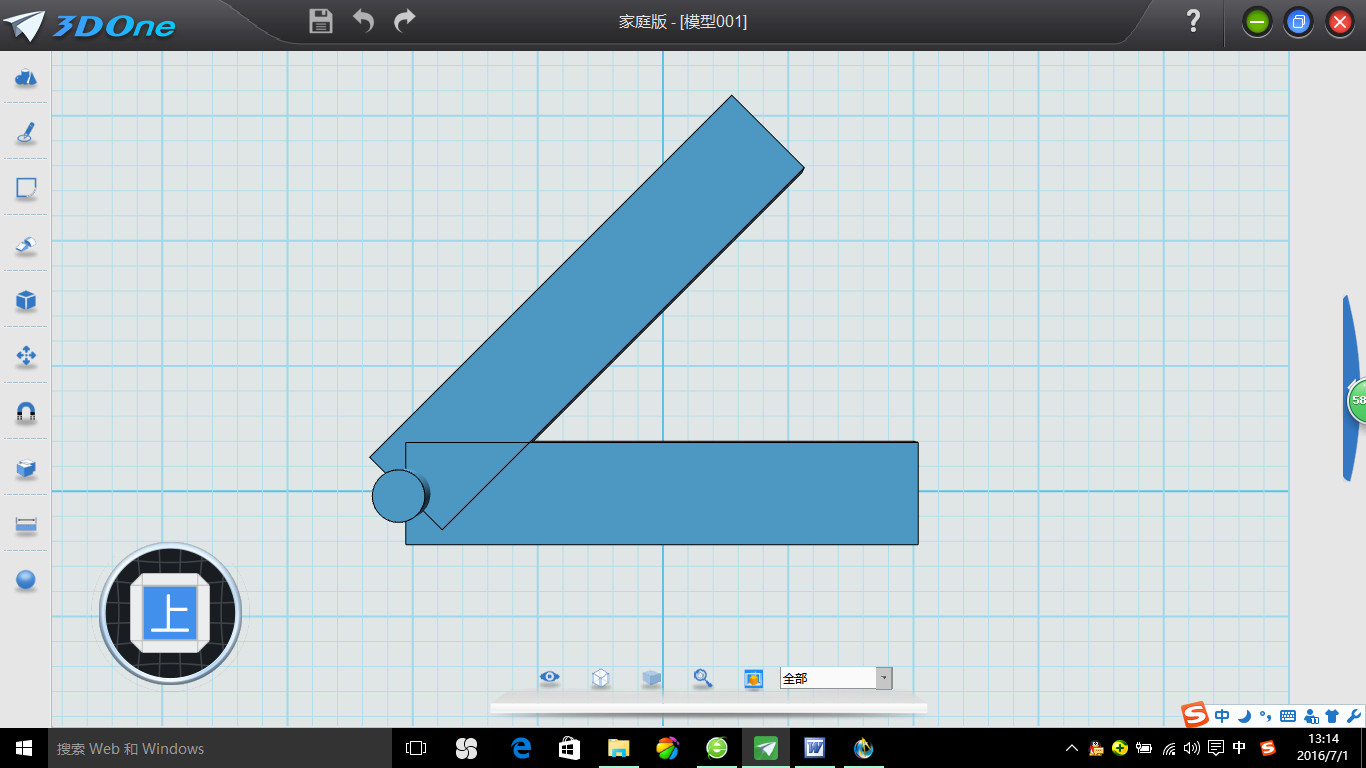

自定义原点旋转第五步：删除（或隐藏）基体、辅助圆柱体（红色部分），得到按自定义原点（-50,0,0）逆时针旋转45°后的长方体（蓝色）。

(责任编辑：admin)
