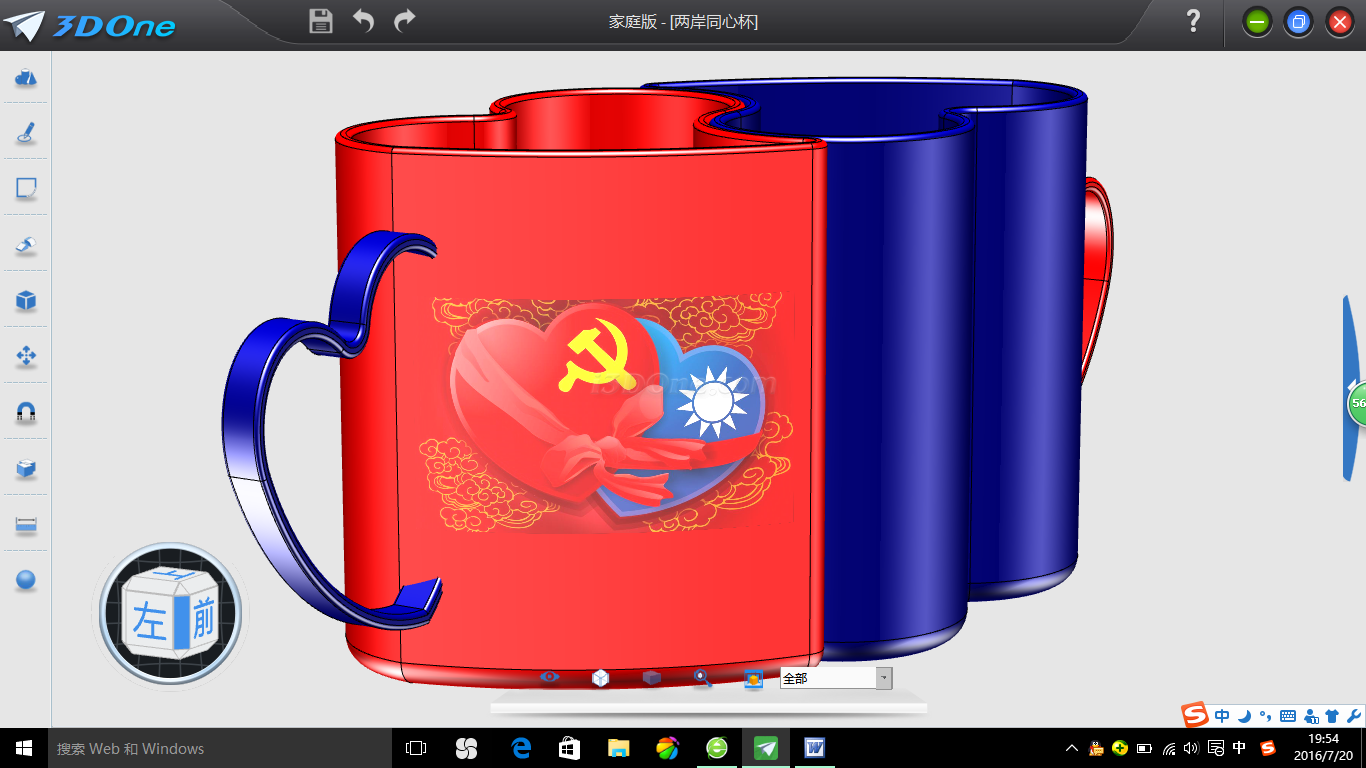

两岸同心、夫妻同心、情侣同心。心与心的契合是无数种关系所追求的最高境界。这次利用圆形阵列设计一对同心杯，它是心心相连的象征，代表两岸同心，风雨无阻。借此给祖国献礼，祝愿祖国的明天更美好。

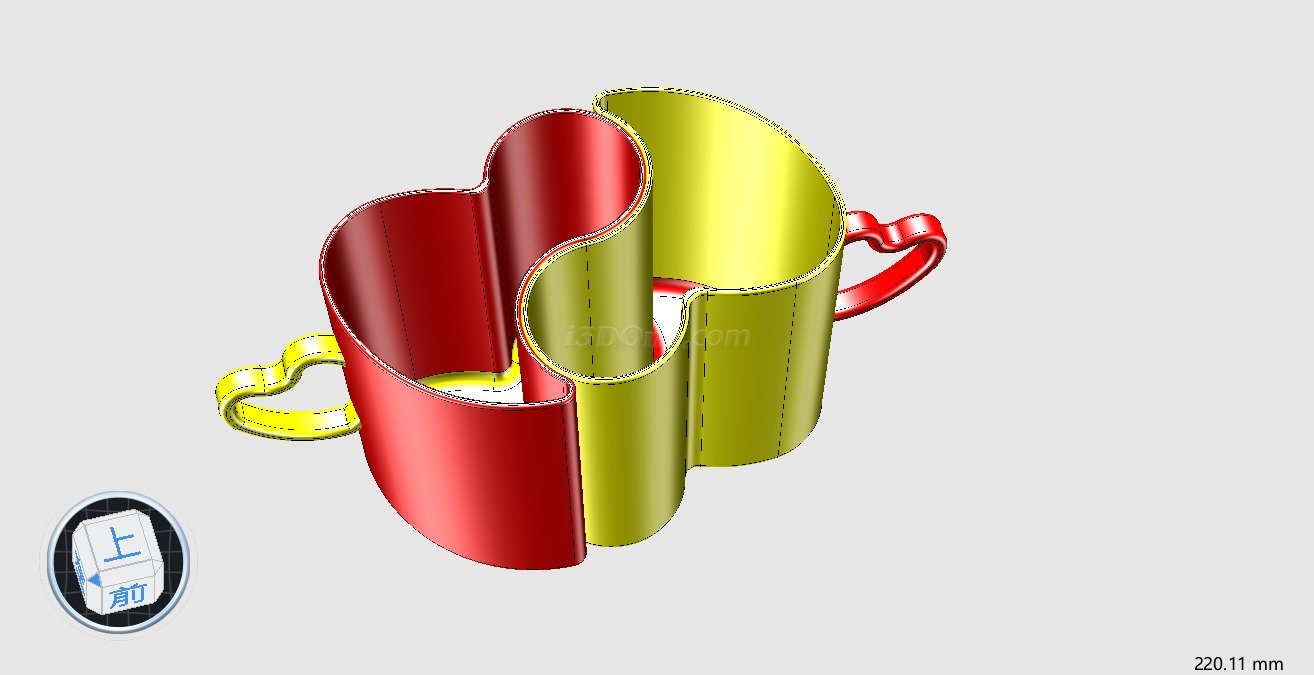

大家可以观察上图分析“同心杯”的构造，发现能利用其中一个“心杯”旋转出另一个“心杯”，而“心杯”可利用草图绘制后拉伸再抽壳即可，杯耳同样能利用草图拉伸后位置调整后切割完成。整个绘制过程将一步步为大家展示，有更好的方法请不吝指教，谢谢。

一、“心形”草图的绘制与拉伸

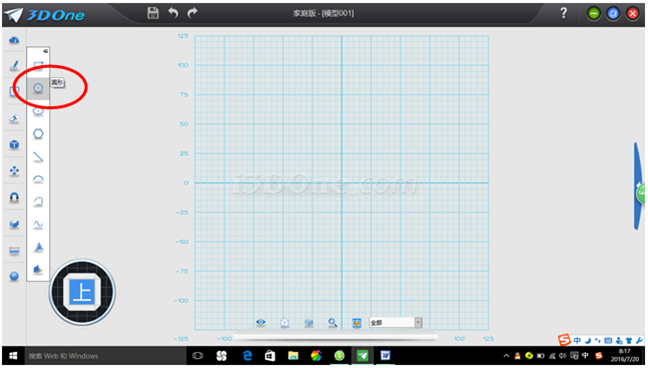

1、点击：草图绘制→圆形

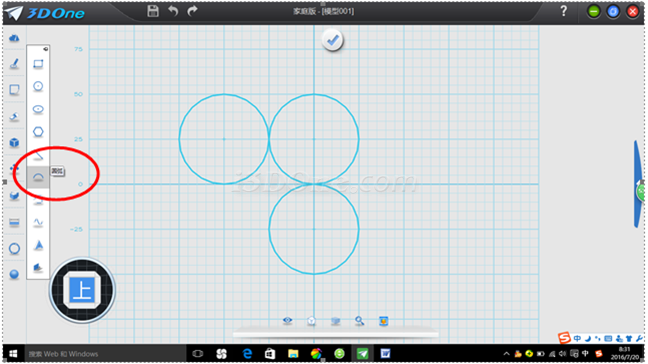

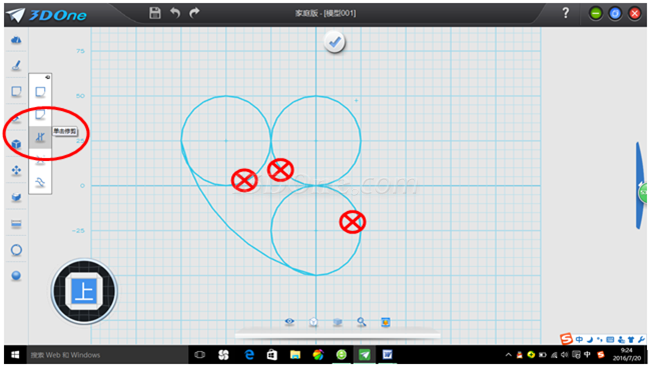

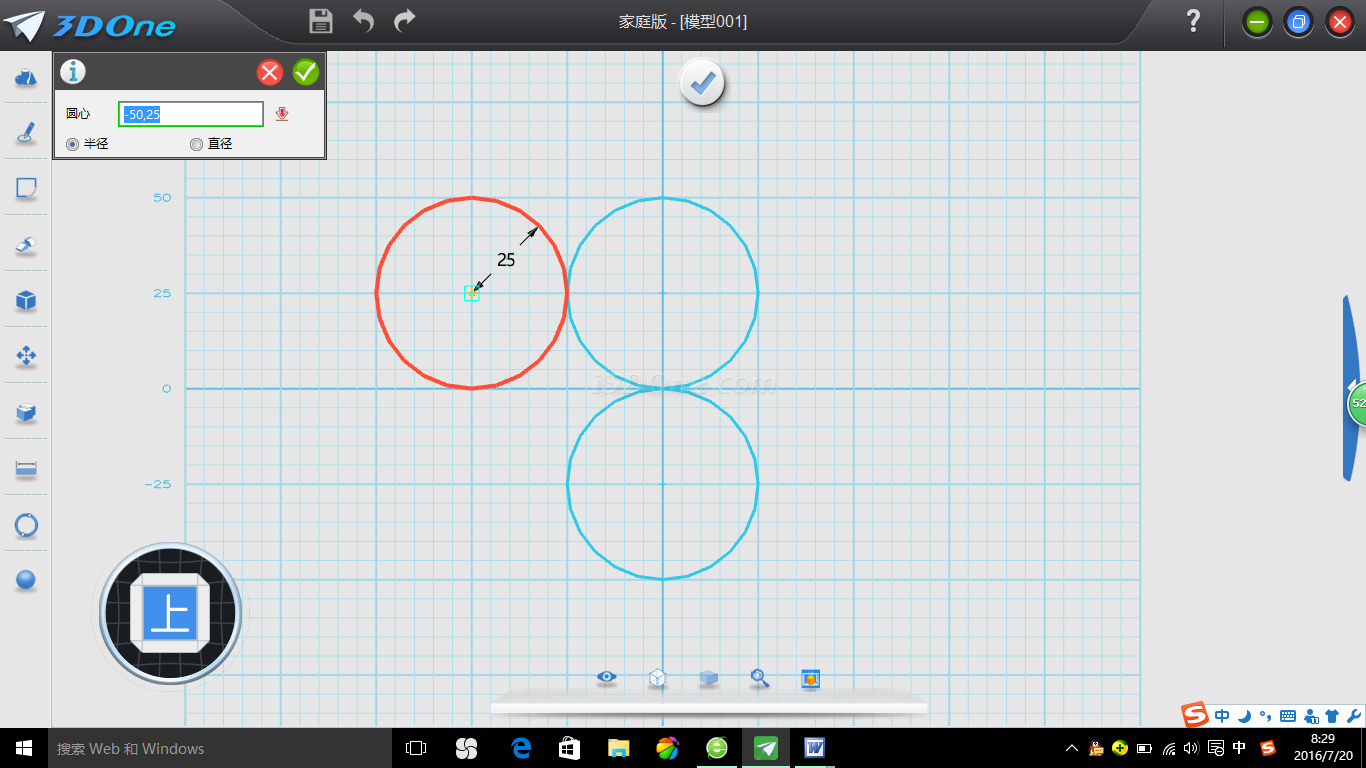

2、绘制三个圆：圆心分别是（0,25）、（0，-25）、（-50,25），半径为25mm

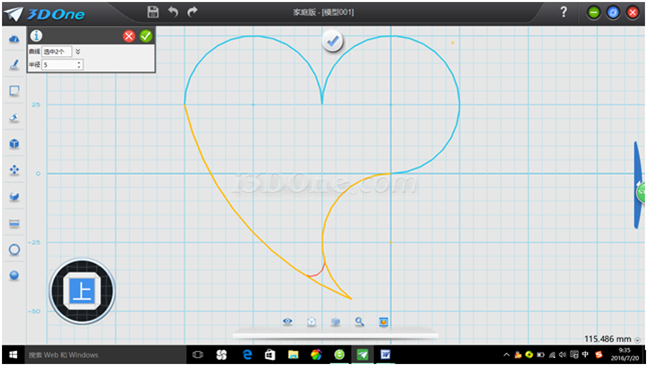

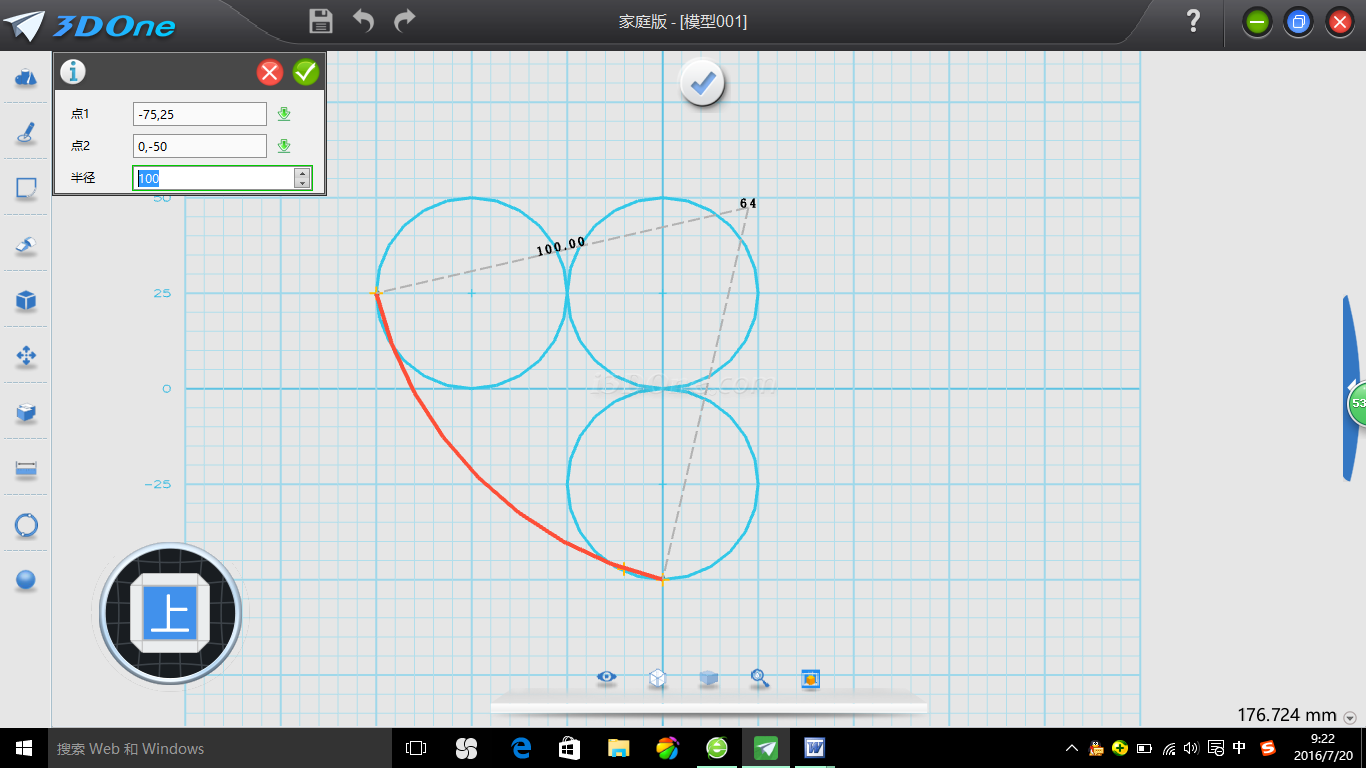

3、利用圆弧工具勾勒心房：草图绘制→圆弧，选取点（-75,25）、（0，-50）、半径100mm

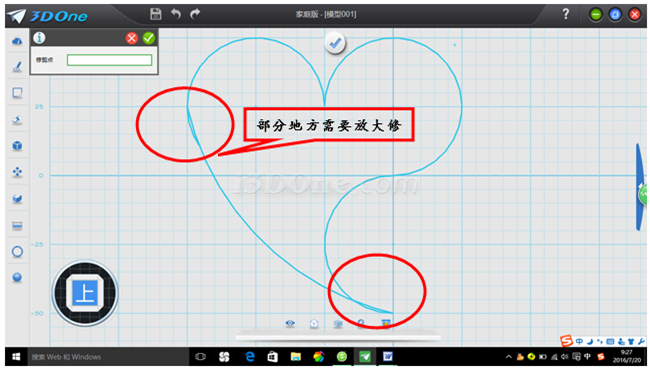

4、修剪多余曲线：草图编辑→单击修剪

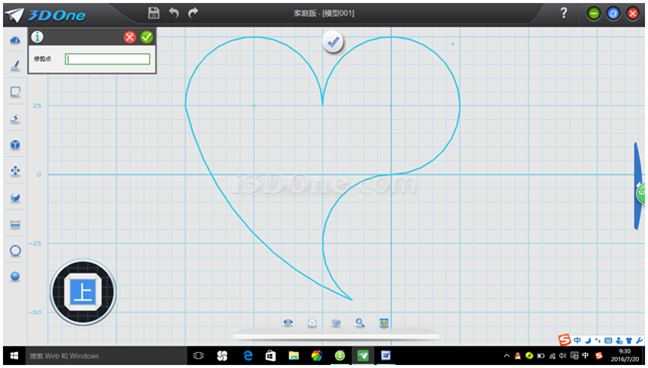

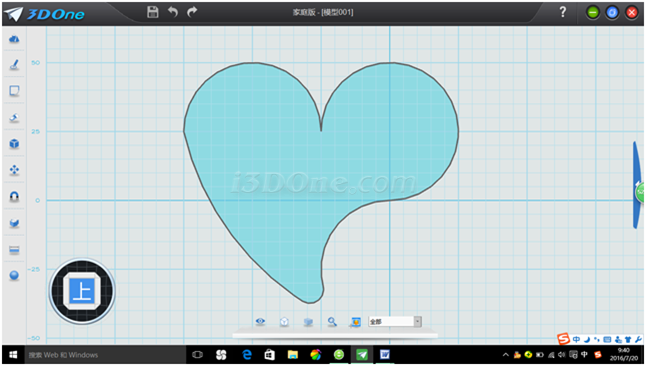

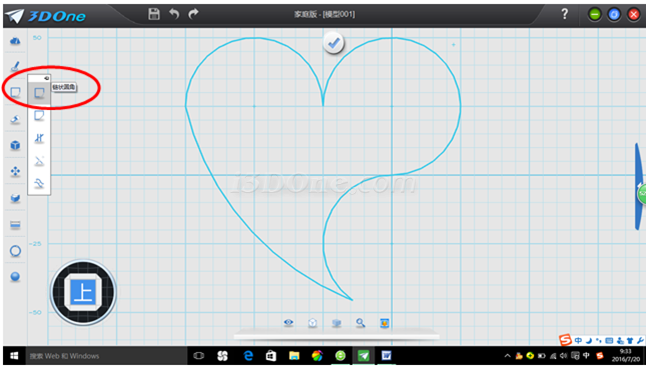

5、草图倒圆角：草图编辑→链状圆角→完成得到封闭图形

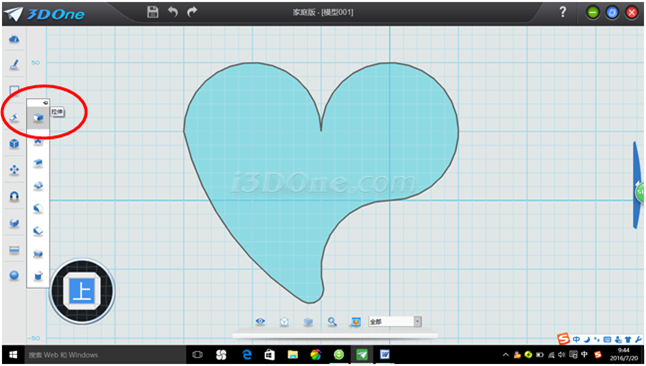

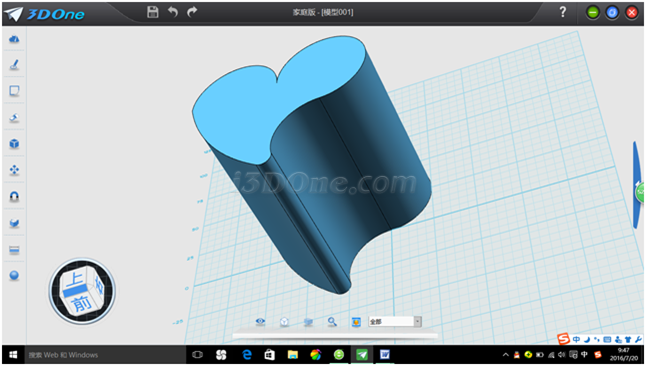

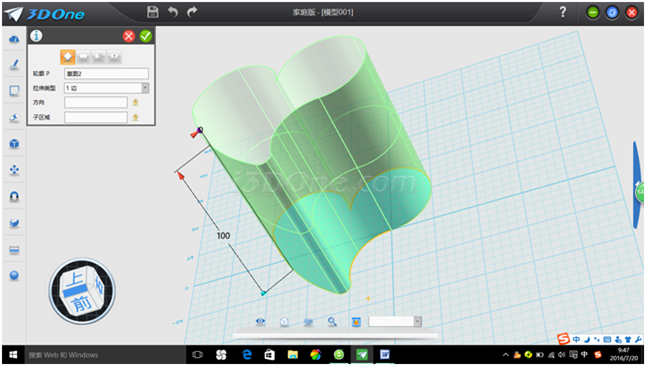

6、草图拉伸：特征造型→拉伸→100mm（根据初中杯子直径与高度的相等关系）
