3Dmax教程：巧用网格平滑和细分制作异形建筑

时间：2016-03-09 22:42 来源：未知作者：中国3D打印网阅读：次

随着我们现在科技的发展，越来越多的新型材料运用到建筑设计当中，因此在现代生活中异形建筑如雨后春笋般拔地而起。这就需要我们设计师能很好的通过软件把自己的想法表现在画面上，因此今天我给大家来讲一个异形大楼(蜂窝大楼)的建模。什么形式的大楼我们称之为蜂窝大楼呢?也许你在看了下面几张图片以后就会恍然大悟了。

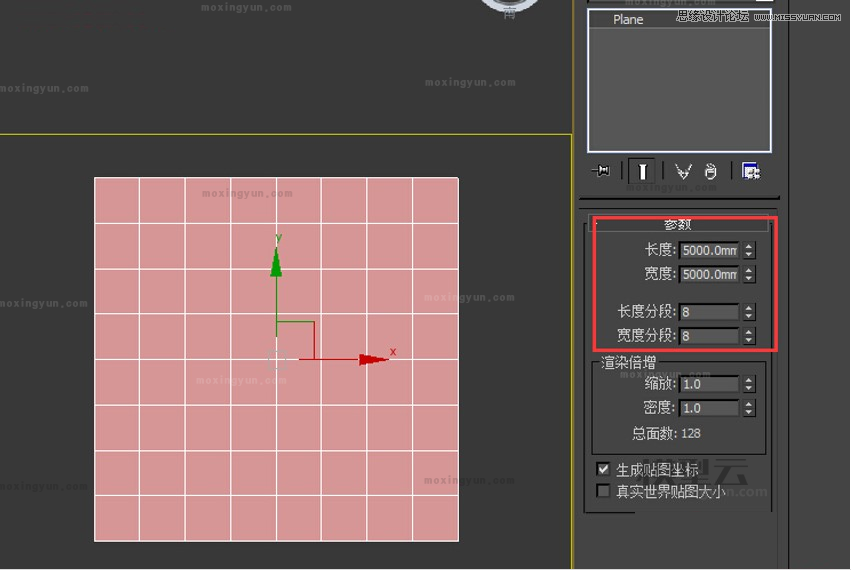

那么现在我们就着手建造一个蜂窝大楼的外观吧，打开3Dmax在顶视图创建一个平面，参数如下：

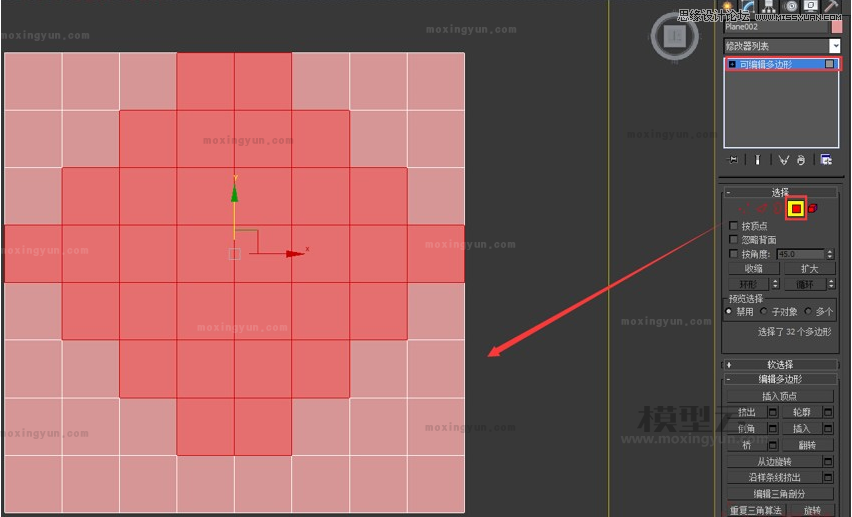

点击右键转换成可编辑多边形，进入面级别，选中创建楼体的面(可根据设计需要自己选择合适的面)。

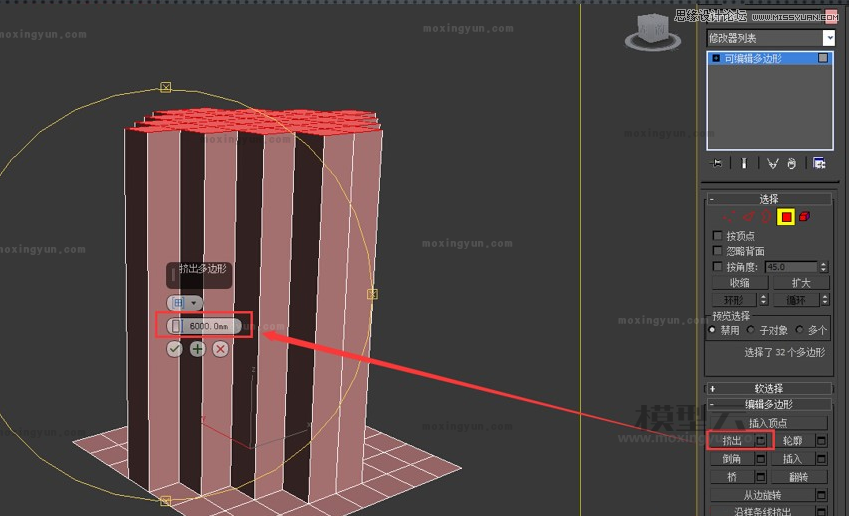

然后选择挤出命令后面的按钮，因为我们要建的是一个摩天大楼，所以这里挤出的高度可以大一些，挤出6000然后点击确定。

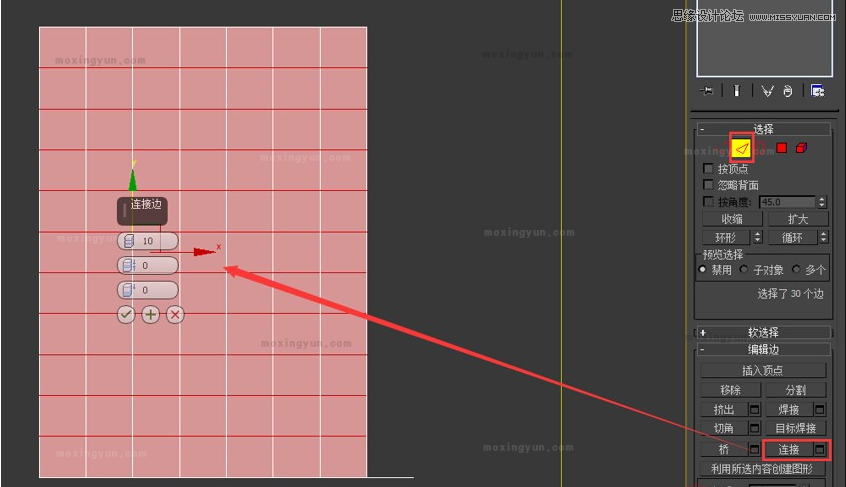

进入边级别，选择连接命令，把连接的边数设成10。

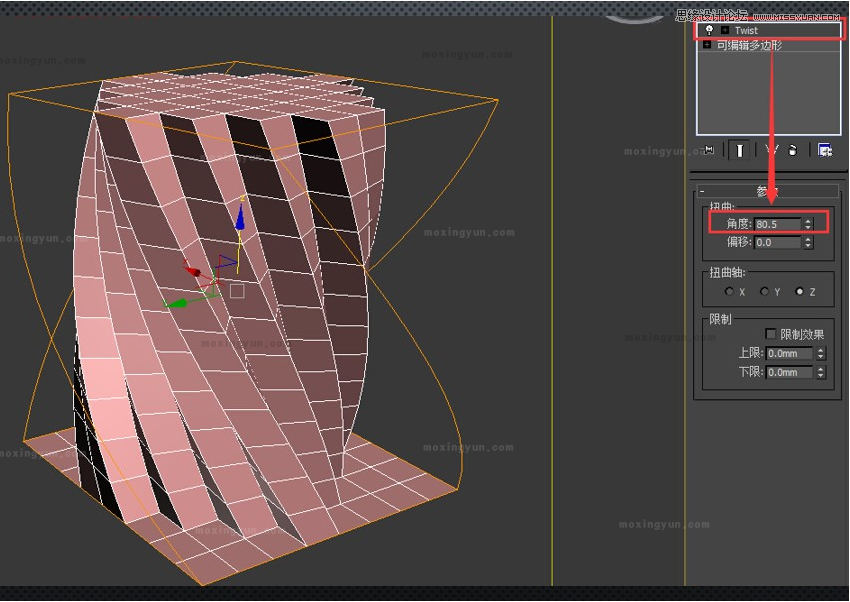

在这里要建造的是一个扭曲的蜂窝建筑，所以接下来给楼体增加一个扭曲的命令，设置参数如下：

给物体加一个细分，然后在添加一个网格平滑命令，把细分方式改为经典，平滑参数的强度改为1，这时你就可以观察到物体表面出现蜂窝的形状。再次进入细分把细分值调的稍高一些，为了不出现死机的现象，可以直接在数值框中输入数值，然后点击回车。

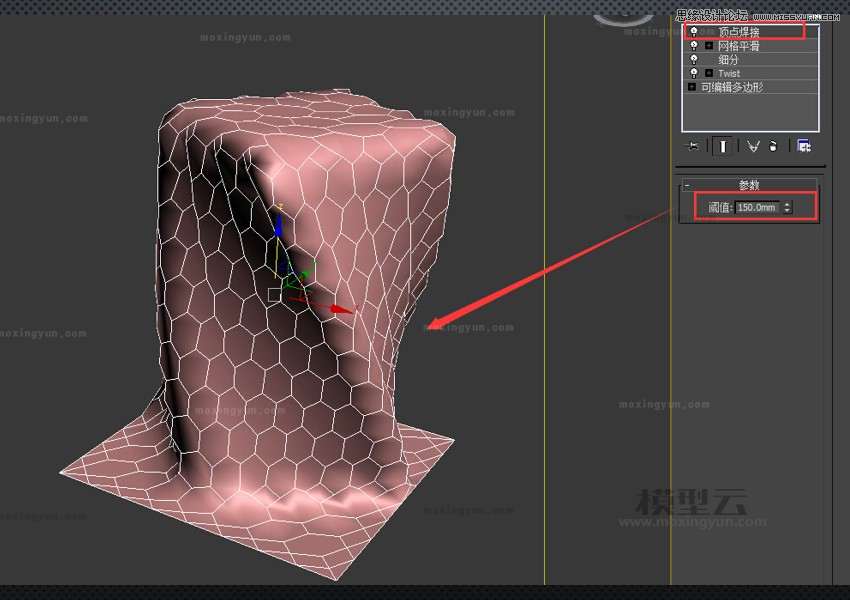

为了使物体表面更加光滑，布线更加有秩序，接下来需要给物体追加一个顶点焊接命令。调整阀值如下：

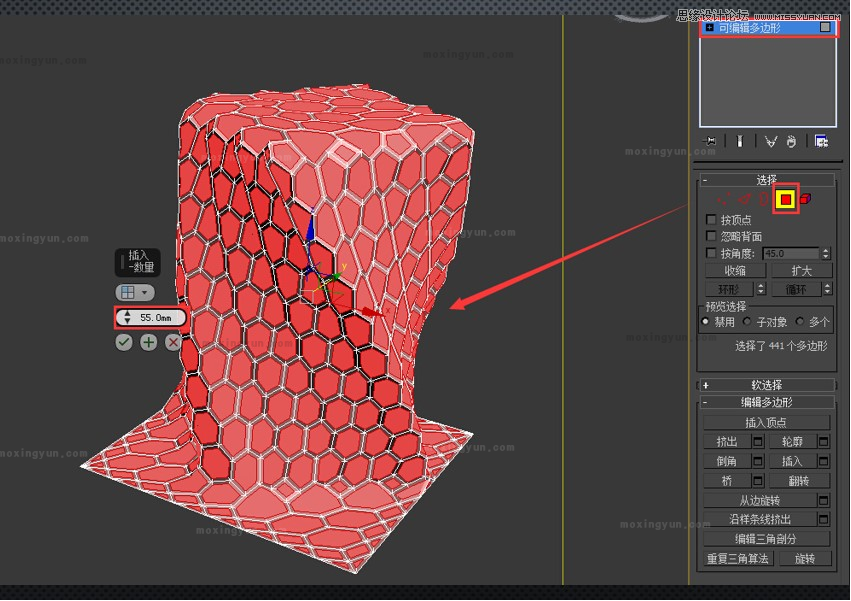

点击鼠标右键转化成可编辑多边形，进入面级别，选择插入命令，插入数值为55

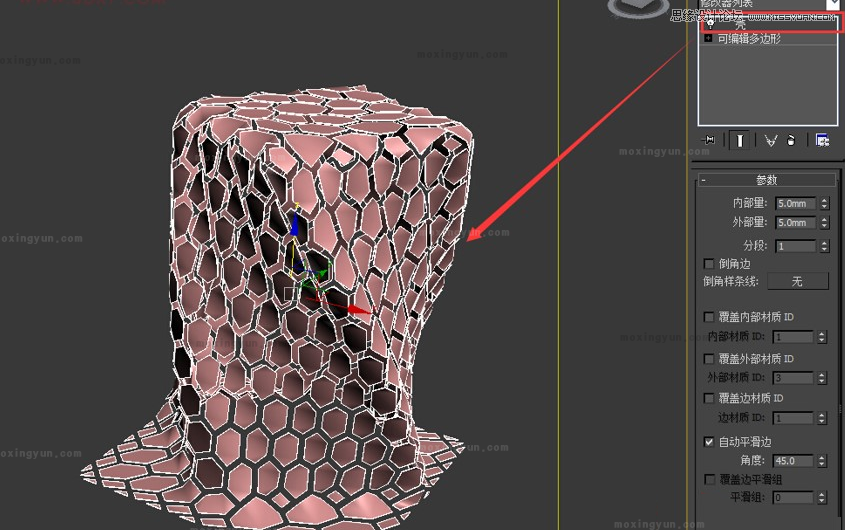

接下来我们需要把插入的面从物体上分离出来，在选中插入的面的情况下，选择分离命令。然后把分离出来的面添加一个壳的(使物体有一定的厚度)

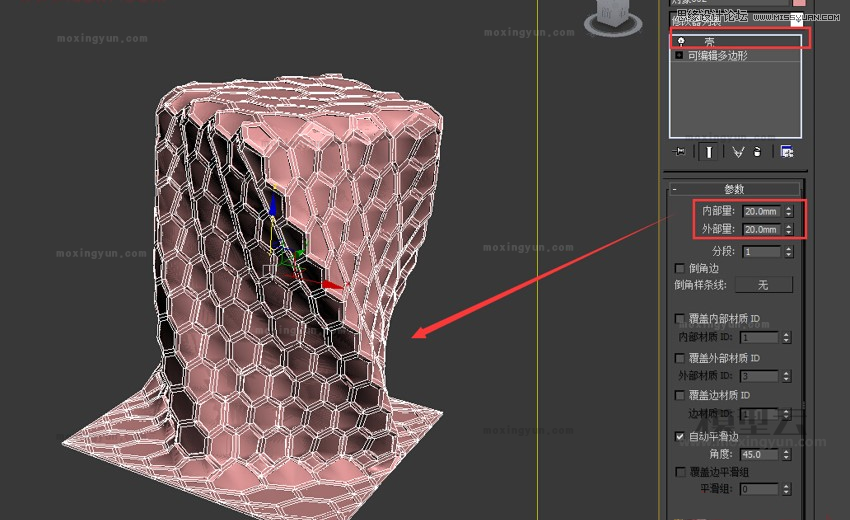

下面选择骨骼同样给它追加一个壳的命令，参数如下：

为了是物体更加圆滑一下，我们给骨骼增加一个网格平滑命令，参数如下：

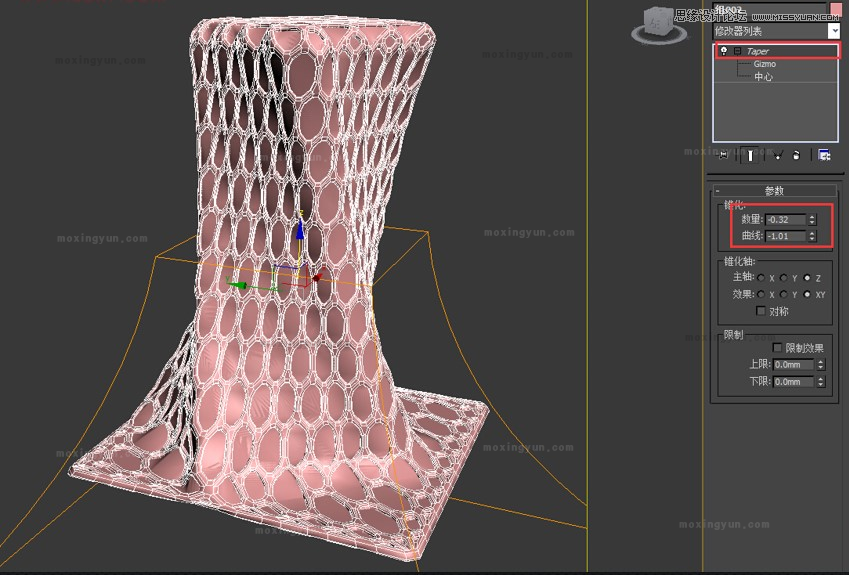

下面需要给大楼的整体造型进行一下最后的调整，选择两个物体进行成组命令，然后再修改命令面板中添加一个锥化命令，进行调节，参数如下：

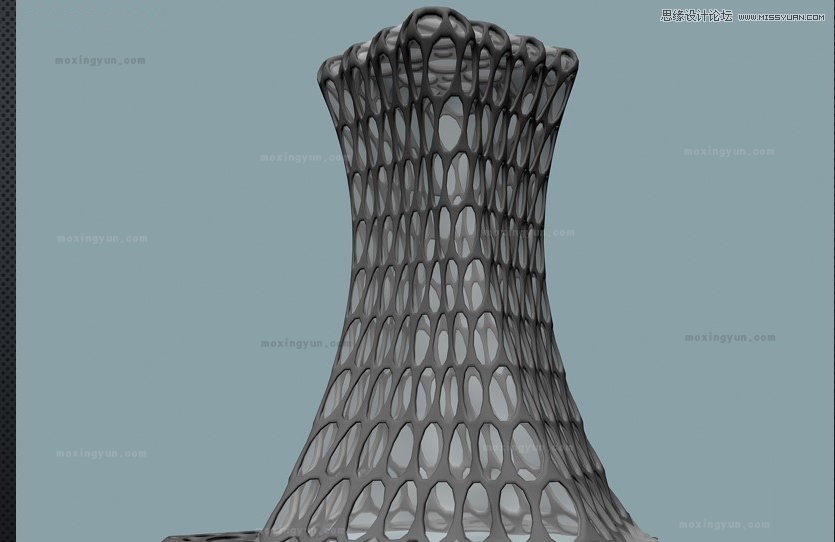

最后我们给物体一个材质最终效果如下：

这样一个异形建筑的外观就制作完成了，通过上面的学习我们可以发现，异形建筑建模并不难，只要命令熟悉就可以很容易的制作出来。
