LDO Voron 0.1组装测评:如何纯手工构建一台属于自己的小型便携式3D打印机
时间:2023-05-09 10:20 来源:南极熊 作者:admin 阅读:次
LDO Voron 0.1 是一款速度超快的自组装(DIY)打印机,如果您喜欢构建属于自己FDM 3D打印机,它将会是一个很有趣的选择。以下总结Voron打印机的优缺点,可以给人以更直观的了解和对比:
优点 |
缺点
|
核心XY
|
无WiFi条件下不能传输文件
|
极快
|
体积小
|
直接驱动
|
价格昂贵
|
双齿轮挤出机
|
开源,必须自己动手建造
|
静音操作
|
|
可定制
|
|
WiFi接入
|
|
Voron打印机是许多创客梦寐以求的DIY项目,它需要技巧、时间和大量的花费。与常规 3D
打印机不同,Voron 由用户按照志愿者Voron
设计团队免费提供的开源蓝图构建。这些精密机器意味着快速、有趣、安静,最重要的是可靠性。它们可以完全封闭,以便打印 ABS 和尼龙等易变形材料。
![](https://www.3ddayin.net/uploads/allimg/230509/10212034T-0.jpg)
因为 Vorons 是一个社区项目而不是营利性产品,所以它们可以无限定制并且不受相关设备厂商的影响。Voron 设计团队的使命是制造价格合理的精密 3D 打印机,同时保证质量。最终用户可以货比三家地购买零件,并且可以选择他们想要节省或挥霍的地方。
本期文章所评测的打印机是 Voron 0.1,这是一款小巧的 Core XY
机器,便于携带,适合任何桌面级应用需求。虽然用户可以从 VoronDesign 网站上的列表中采购所需的零件,但这款机器是使用LDO
电机套件制造的,由 Matterhackers 提供(传送门)。这是一个高级套装,带有预切割和预组装的不锈钢导轨和电线。该套件包括一个全金属 Phaetus Dragonfly BMO Hotend。
Vorons 无疑是高级制造商的项目。为了构建一个,您需要拥有一台可以生产优质 ABS 或 ASA 零件的 3D 打印机。您还需要使用烙铁得心应手,并对电子产品有基本的了解。组装完成后,您必须按照在线说明安装 Klipper 并调整打印机。
虽然可以购买预打印部件——甚至是整台机器——但这不符合 Voron 项目的纯手工宗旨。在进行测试之前,需要花费数周时间来打印和构建这台机器。尽管尺寸很小,但它能够打印精密零件。
LDO Voron 0.1 套件售价629 美元,来自
Matterhackers。此价格不包括Raspberry Pi 或零件所需的丝材。Matterhackers 提供了两卷Pro 系列
ABS(在新标签页中打开)为了这个构建,我们在车间四处寻找备用的 Raspberry Pi。我们还添加了一个可选的显示屏,这是我们从
PrintedSolid 购买的。如下图所示,这台打印机的完整价格为 805 美元,假设 Raspberry Pi 4 B 型零售价为 45
美元。
规格:LDOVoron 0.1
规格 |
LDO Voron 0.1
|
构建体积
|
120 x 120 x 115 毫米(4.7 x 4.7 x 4.5 英寸)
|
材料
|
PLA/PETG/TPU/ABS(最高300度)
|
挤出机类型
|
直接驱动
|
喷嘴
|
.4mm V6
|
搭建平台
|
PEI 弹簧钢板,加热
|
床调平
|
手动的
|
丝材跳动传感器
|
无
|
连通性
|
无线上网
|
界面
|
无头,可选屏幕
|
机器足迹
|
250 x 360 x 365 毫米(9.8" x 14.2" x 14.4")
|
机器重量
|
5.6 千克(12.5 磅)
|
LDOVoron 0.1:包装
![](https://www.3ddayin.net/uploads/allimg/230509/102120KA-1.jpg)
(图片来源:Tom's Hardware)
LDO Voron 0.1 是一个完全未组装的打印机套件。该项目适用于高级制造商,仅附带一些用于打印机维护的基本工具,例如六角扳手和扳手。它还包括用于黄铜热固嵌件的烙铁头。
您可以准备组装Voron 0.1 3D
打印机所需的所有非打印部件,例如金属导轨、步进电机、螺钉、弹簧、风扇、所有电子设备(不包括 Raspberry Pi)、接线和 Dragon
Fly BMO 热端。您将需要提供自己的 Raspberry Pi(任何 Pi 3 或 4)和所有打印部件。部件应采用 ABS 或 ASA
打印以实现耐热性,并且需要大约 2 卷丝材。构建说明在 VoronDesign.com 上在线提供。
LDOVoron 0.1 的设计
![](https://www.3ddayin.net/uploads/allimg/230509/1021204637-2.jpg)
(图片来源:Tom's Hardware)
Vorons 不同于其他 FDM 打印机,这些机器是由3D打印部件、现成的部件和制作者的汗水构成的。你不能
"买 "一台Voron,你要做一台。你可以选择你的打印机的颜色和材料,以及它将得到的热端和你将使用的构建板材料。因为Voron
Design是一个开源项目,你也可以选择用自己的商标、设计调整和升级来定制你的打印部件。
![](https://www.3ddayin.net/uploads/allimg/230509/1021202P0-3.jpg)
由3DMaker Noob创建的彩色 Voron 2.4打印机。 (图片来源:Tom's Hardware)
Voron 0 是设计系列产品中最小的打印机,可以作为一个微小的零件工厂而被创建。与 Voron 系列的其他产品相比,其较低的价格也使其成为“入门级”机器,适合那些想要制造打印机更多是为了炫耀而不是实用打印的人。
这是一款皮带驱动的 Core XY 机器,可提供更高的速度和精度。与Bambu Lab P1P一样,平台沿 Z
轴移动,而工具头围绕框架顶部的 X 和 Y 方向移动。更熟悉的笛卡尔风格打印机,如Ender 3 S1 Pro,有一个在 X 轴和 Z
轴上移动的工具头和一个在 Y 轴上移动的床。能够在不以 150mm/s 的速度进行调整的情况下运行 Voron
0.1,同时实现出色的打印效果。打印机非常简陋。没有自动调平功能,没有电源开关以外的按钮,没有 SD 卡插槽,没有 USB
插槽,也没有屏幕。它有一个带全金属热端的直接驱动器,一个反向 Bowden,用于从后部安装的线轴支架获取丝材,通过机器的背面进入封闭空间。
Voron 0.1 缺少显示屏、控制按钮和文件访问功能,这令人抓狂。该机器使用 Raspberry Pi
来运行 Klipper,它隐藏在机器内部并且无法访问。将文件传输到打印机并控制其任何功能的唯一方法是通过基于 Web 的界面
Mainsail。虽然这在家里或车间使用起来问题不大,但它很难在远离家庭基地的地方使用。
此外,除非机器紧挨着计算机,否则尝试使用 Mainsail
加载丝材、调平床甚至匆忙停止打印都是不可能的。您可以在智能设备上使用 Mainsail,但它并没有真正针对小屏幕进行优化。用户可以通过从
PrintedSolid购买可选的 LDO Motors Voron Display 解决了部分问题,也可以在Greg 的 Maker
Corner找到了有关如何打印案例、安装和配置屏幕的说明。
本期测评机的配色方案选择了黑色和红色,并选择了Mini After Sherpa工具头,而不是传统的
Mini Afterburner。这是一种更开放的设计,更易于维护,也更易于打印。它仍然使用套件附带的直接驱动 Phaetus
Dragonfly BMO。
![](https://www.3ddayin.net/uploads/allimg/230509/1021204552-4.jpg)
(图片来源:Tom's Hardware)
该套件配有预切亚克力面板以形成两侧、一个可拆卸的“大顶盖”和一扇用磁铁快速关闭的门。背面是黑色亚克力面板,用于隐藏电子设备。外壳保持热量并防止气流,使
ABS 和尼龙更容易打印。亚克力可能很难保持清洁,尤其是当您设置打印机并经常移动它时。顶帽可拆卸,以便在打印 PLA
时提供气流,这在加热室中效果不佳。室内没有加热器或空气过滤器。微型120x120 毫米打印床并不算是使用过的最小打印床。该套件带有两个 PEI
涂层柔性床——一个粉末涂层表面可以很好地抓住 PLA,一个光滑的 PEI 表面非常适合 ABS 和尼龙。
组装LDO Voron 0.1
![](https://www.3ddayin.net/uploads/allimg/230509/1021204a2-5.jpg)
(图片来源:Tom's Hardware)
与市场上的其他打印机不同,Vorons 是一个需要从头开始构建的 DIY 项目。您可以从设计师提供的材料清单中采购零件,或者从几个不同的制造商处购买套件。本期的测试打印机来自Matterhackers(传送门),销售优质LDO 电机套件。LDO 因其来自 LDO Motors、Bondtech 和其他知名品牌的高品质零件而被认为是性能优异的套件。该套件还包括不锈钢导轨、Meanwell 电源和 PCB 线槽。
所有电线都经过预先压接和标记,这是那些便宜套件所不具备的。这可以为您节省数小时,甚至数天的工作时间。它还配备了用于线性导轨的 T 型螺母,不需要打印垫片,这是另一个节省大量时间和挫败感的方法。
![](https://www.3ddayin.net/uploads/allimg/230509/1021206196-6.jpg)
Voron0.1 中的所有零件(图片来源:Tom's Hardware)
构建 Voron 0.1
是一个可能需要数天打印和组装时间的项目,特别是如果您要花时间制作美观、实用的部件。建议将 ABS 或 ASA 用于此构造的大部分,因为 PLA
甚至 PETG 会在Voron 的高温下熔化。一些远离热端和加热床的部件可以用 PLA 打印。本期测评的打印机使用的是Creality的Ender 3 S1 Pro机型外壳,并使用其他打印机处理更多装饰性部件来加快打印时间,例如,Bambu Lab P1P 打印围边,Anycubic Kobra Max一体打印盖板。这里建议使每个部分都非常坚固,至少有四个支撑墙和 40% 的填充。
完整的组装说明不在本次评测的范围之内。可以从 VoronDesign.com 获得有关构建此机器的说明。
调整LDO Voron 0.1
![](https://www.3ddayin.net/uploads/allimg/230509/1021203239-7.png)
(图片来源:Tom's Hardware)
与其他打印机不同,您需要在构建 Voron 后对其进行调整以获得最佳性能。由于 LDO Voron 0.1
正在运行 Klipper,可以通过 PC 上的 Mainsail 界面访问打印机的功能。您可以运行许多测试,这些测试都在 Klipper
手册中进行了概述。
Klipper 的优势之一是能够使用输入整形和压力提前调整。Input Shaping
补偿异响和重影背后的机械振动,而 PressureAdvance 在加速和减速运动期间调整丝材的进给。Klipper
手册中包含有关调整机器的说明,但如果您需要更容易理解的说明,请查看 Ellis 的打印调整指南(传送门)。
调平LDO Voron 0.1
Voron 0.1 没有自动床调平功能,但表面积很小,这不是什么大问题。它在构建板下方有三个调节螺钉。如果您尚未安装 Klipper Screen,则需要在 Mainsail 中键入一系列命令,以在构建板上移动工具头。
命令是:Bed-Screws-Adjust
移动喷嘴以悬停在一个底螺丝上。然后将一张纸滑到喷嘴下方并调整螺丝,直到开始感觉到摩擦。点击 Adjusted
将喷嘴移动到该点并完成至少两次绕床。当您对位置感到满意时,为每个点点击接受。安装屏幕后,床调平就会变得更简单,因为无需键入命令。
在 LDOVoron 0.1 上加载丝材
![](https://www.3ddayin.net/uploads/allimg/230509/1021204615-8.jpg)
丝材路径穿过电子设备。 (图片来源:Tom's Hardware)
使用 Mainsail
控件装卸丝材有点复杂。您需要从温度菜单中预热挤出机,有预设,但您需要从界面设置中自行设置它们。将丝材推入鲍登管,直到它到达热端。取下盖子,推动挤出机上的杠杆以释放张力,然后将丝材推入热端。一旦挤出机超过
180°,您可以单击“Macros”部分中的“加载丝材”,这会将丝材拉入热端。将鲍登管放回挤出机中,盖上盖子,大功告成。如果您安装了显示屏,您将拥有基本的温度控制和先进的丝材控制功能。
为 LDOVoron 0.1 准备文件/软件
![](https://www.3ddayin.net/uploads/allimg/230509/1021202609-9.png)
(图片来源:Tom's Hardware)
Voron 0.1 没有自带切片软件,但您可以从互联网上下载大量免费选项。Cura、PrusaSlicer 和Bambu Lab 都有 Voron 0.1 的配置文件。
文件以正常方式切片、保存,然后加载到 Klipper 的 Mainsail 界面以上传到打印机。有一个名为
Moonraker 的方便的 Klipper 应用程序,您可以将其安装在 Raspberry Pi 上,将文件连同缩略图一起从 Cura
直接发送到 Mainsail。
在 LDOVoron 0.1 上打印
经过数周的打印、再打印、构建、布线和调整,Voron 0.1 已准备好进行首次打印测试。该套件不附带任何丝材,因此您一定要查看我们的最佳丝材指南以备货。
从 Voron Design Cube 开始是一种传统,它可以在GitHub 上与其余 Voron 文件一起找到(传送门)。立方体显示打印机的校准情况。立方体的尺寸应为 30x30x30mm,上部孔可以安装标准的 625 2rs 轴承(如果有的话)。立方体中间有桥接,字母悬垂,当然您可以检查打印中是否有异响或重影。
本期测评机打印的立方体采用Matterhackers Pro Build RedABS打印(在新标签页中打开)结果很不错,没有任何调整。
![](https://www.3ddayin.net/uploads/allimg/230509/1021202251-10.jpg)
(图片来源:Tom's Hardware)
![](https://www.3ddayin.net/uploads/allimg/230509/1021204233-11.jpg)

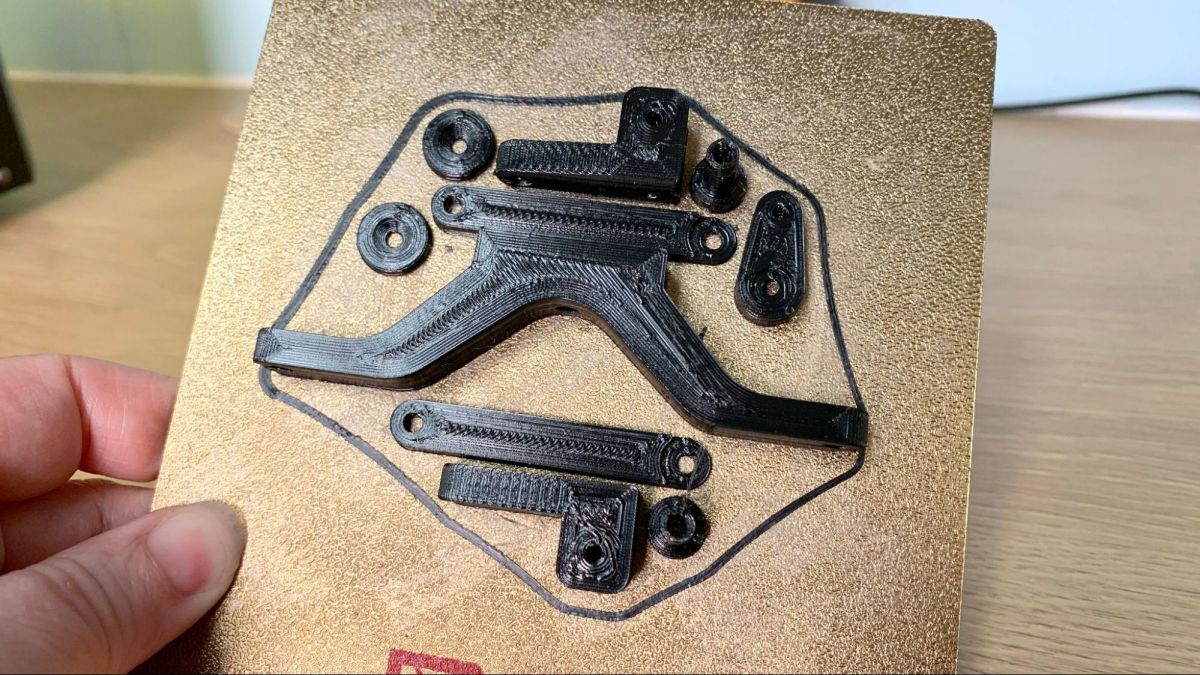

打印的赛车零部件(图片来源:Tom's Hardware)
测评机还使用PETG材料打印了Aria 的龙,它如果百分百复原尺寸就太高了。这个版本缩小到
88%,使其成为完整的 115mm 构建高度。脖子上有几个小鼓包,拉丝很少。爪子的细节看起来很棒。使用 0.2层线和保守的 65 毫米/秒并使用
MicroCenter 的Inland Green PETG丝材(传送门),总计耗时2 小时 28 分钟。
![](https://www.3ddayin.net/uploads/allimg/230509/102120F64-12.jpg)
Loubie3D的 “龙”工艺件(图片来源:Tom's Hardware)
对于 PLA 打印品,测评机选择了赏金猎人
Mando模型。这是一个无支撑打印件,如果冷却效果不佳,看起来可能会有些粗糙。这是一个非常好的打印件,只有 4
英寸高,细节清晰,几乎没有下垂。相机真的拍到了层次线条,这很遗憾,因为它看起来更平滑。它以 0.16 毫米的层高和 120 毫米/秒的速度打印了
3 小时 9 分钟。这使用了MicroCenter 的Inland Silver PLA(传送门)。
![](https://www.3ddayin.net/uploads/allimg/230509/10212035D-13.jpg)
图片来源:Tom's Hardware
TPU材料 无法在这台打印机上运行。它的直接驱动应该可以工作,但无法进给。这可能是构建的问题,也是手工构建自己的挤出机的危险。
总结
![](https://www.3ddayin.net/uploads/allimg/230509/1021203Y2-14.jpg)
(图片来源:Tom's Hardware)
一旦您能克服了手工组装Voron 0.1的考验和磨难,它将会是一台很棒的小机器。本期测评机还测试了首个 Voron 建筑组件,也是第一个使用 1 公斤 ABS 的项目,这是一个相当大的挑战。
LDO Motors Voron 0.1 组装即在打印质量上具有优势,但它也有不可避免的弊端,那就是缺乏日常功能,例如显示屏和插入 stl 文件的位置。如果您不是为了丰富DIY打印机经验和吹牛而建造这台打印机,那么 Voron 可能就不是最实惠的机器选择。
