今天小编要带大家观摩的是一个新的行业，先来一张图养养眼：

然而，今天偶们不是要从环保的角度来谈谈风力发电如何节能，而是要从一只工科男的角度来谈谈，当我们谈及风力发电机轮毂生产的时候，需要用到什么神器。

好吧，那我们先从轮毂的科普开始，轮毂在风力发电机里的位置如下：

轮毂是风力发电机组中非常重要的一个部件，在风机结构中，轮毂连接主轴与叶片，作用是将风力对叶片的作用载荷传递给主轴以及齿轮箱。随着风电机组的大型化的发展趋势，轮毂的质量也越来越大，达到10t以上。作为风机中重要的受力部件，轮毂必须拥有足够的强度和刚度及良好的减震吸震性能，以减缓叶片对主轴的载荷冲击。

因此，在制作过程中，对轮毂的质量以及尺寸控制就显得尤为重要。

抛开美美的应用场景，我们来看一下实际生产风力发电机的车间：

比人还要高的轮毂，给工人留了一个不小的难题：

如何做好轮毂的逆向检测工作

传统方法：划线测量

如此庞大的轮毂，工人们要如何测量它与标准设计件的尺寸偏差呢?传统的方式是划线测量，需要一个熟练的工人花上好几天的时间来手工测量尺寸并且与设计图比对。这样的做法导致测量效率低下，并且手工检测精确度难以保证。

吉鑫科技做法：使用三维扫描

江苏吉鑫风能科技股份有限公司(吉鑫科技)，是专注于研发和制造大型风力发电机组用零部件的领先企业;主要生产750KW-10MW风力发电机组用轮毂、底座、轴、轴承座等系列产品;为了解决轮毂逆向检测的难题，吉鑫科技就决定引入三维扫描技术，从而实现了数字化全尺寸三维检测的需求。

通过比对市场上工业三维扫描仪的扫描速度、扫描精度以及操作的简便性等多重因素之后，吉鑫科技选择了北京天远三维科技有限公司提供的解决方案。

采用天远三维摄影测量系统DigiMetric+天远激光手持三维扫描仪FreeScan X3相结合的方式

1、设备：

天远三维摄影测量系统DigiMetric、天远激光手持三维扫描仪FreeScan X3

2、三维检测软件：

杰魔三维检测软件Geomagic Control

扫描过程

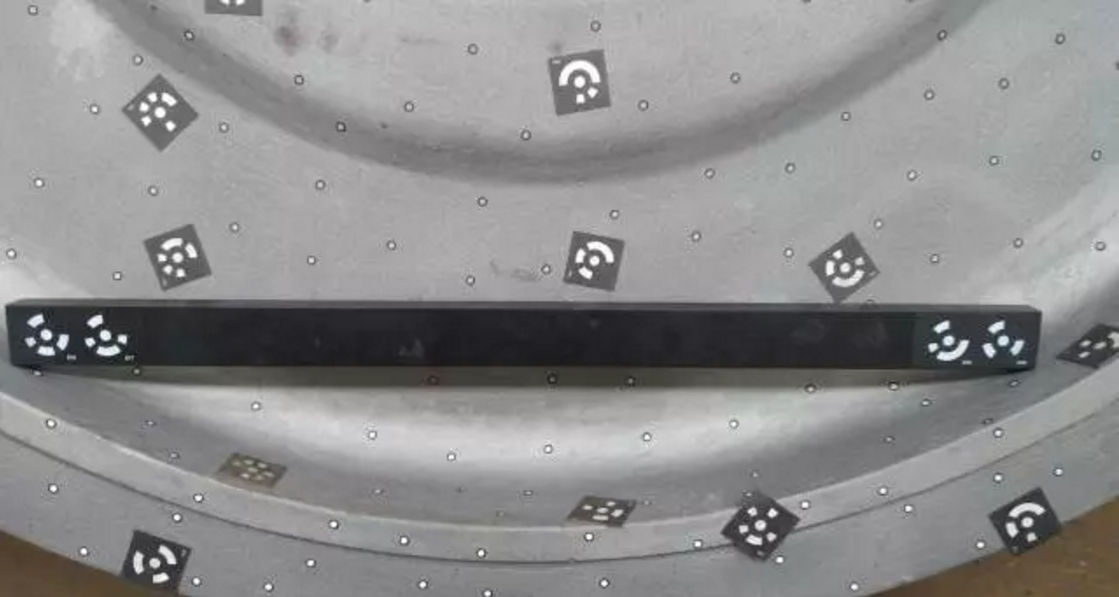

1.先在轮毂上贴标志点，便于扫描数据的精确拼接

2.布置高精度碳纤维标尺和磁性编码点

3.用专业相机围绕轮毂多角度拍照，并将拍摄的照片导入到天远三维摄影测量系统软件DigiMetric中进行计算，快速获得轮毂表面所有标志点的三维坐标框架数据，框架点的计算是为了控制后续扫描全局累积误差，让扫描更精确。
