揭秘3D打印金属粉末的制备方法

时间：2017-02-11 22:14 来源：南极熊作者：中国3D打印网阅读：次

金属3D打印机火了之后，金属3D打印粉末材料也跟着开始火了，南极熊之前报道，市场研究公司IDTechEx公布2016年3D打印金属粉末市场达到了2.5亿美金，高于预测。而3D打印金属粉末市场将保持高增长的态势，IDTechEx预测到2025年达到50亿美金的市场规模，年复合增长率39.5%。接下来南极熊就为大家主要介绍一下，目前国内外3D打印金属粉末的制备工艺——气雾化技术的最新进展，并对3D打印金属粉末制备技术的现状进行分析，提出一些意见。

3D打印技术是一种新型的打印技术，其突出优点在于无需机械加工或任何模具，就能直接从计算机图形数据中生成任何形状的零件，从而极大地缩短产品的研制周期，提高生产率和降低生产成本。3D打印金属粉末作为金属零件3D打印最重要的原材料，其制备方法备受人们关注，3D打印金属粉末作为金属零件3D打印产业链最重要的一环，也是最大的价值所在。

在“2013年世界3D打印技术产业大会”上，世界3D打印行业的权威专家对3D打印金属粉末给予明确定义，即指尺寸小于1mm的金属颗粒群。包括单一金属粉末、合金粉末以及具有金属性质的某些难熔化合物粉末。目前，3D打印金属粉末材料包括钴铬合金、不锈钢、工业钢、青铜合金、钛合金和镍铝合金等。但是3D打印金属粉末除需具备良好的可塑性外，还必须满足粉末粒径细小、粒度分布较窄、球形度高、流动性好和松装密度高等要求。为了进一步证明3D打印金属粉末对产品的影响。

采用选择性激光烧结法（SLS法）打印两种不同的不锈钢粉末，发现制备出的产品存在明显差异。德国某厂家的不锈钢粉末打印样品表面光泽、收缩率小、不易变形、力学性能稳定。而国内某厂家的不锈钢粉末的打印样品则远远不及前者。为此，对两种不同的不锈钢粉末进行的微观形貌分析。

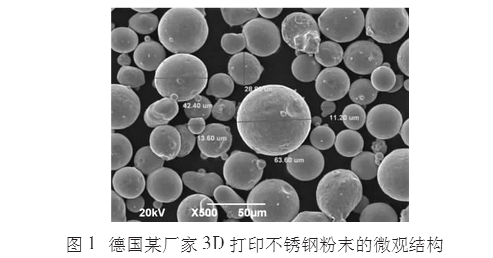

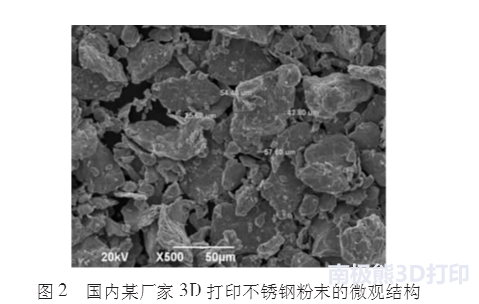

图1为德国某厂家不锈钢粉末的微观结构，从图中我们可以看出，粉末颗粒球形度好，颗粒尺寸分布在11.2~63.6μm范围内。图2为国内某厂家的不锈钢粉末的微观结构，可以看出，其颗粒为不规则块状，尺寸较小。通过上述研究表明，3D打印耗材金属粉末需满足粒径细小、粒度分布窄、球形度高、流动性好和松装密度高。因此，为了得到所需优异性能的3D打印产品，必须寻求一种高效的金属粉末制备方法。

(责任编辑：admin)

上一篇：只有想不到没有做不到丝丝分明的毛发打印方法
下一篇：超实用的七条3D打印安装测试方法

\|3D打印新闻\|	\|3D打印报价\|	\|3D打印程序\|	\|3D打印材料\|	\| 3D打印机 \|	\|3D打印创业\|	\|3D建模教程\|
\|3D打印资讯\|	\|3D扫描仪\|	\|3D打印方案\|	\|3D打印测评\|	\|3D打印服务\|	\|3D打印模型\|	\|3D打印百科\|
