单老师教大家玩转光固化3D打印【四】-揭秘DLP如何实现高精度大尺

时间:2016-04-15 21:39 来源:南极熊 作者:中国3D打印网 阅读:
     今天单老师继续为大家带来【连载四】--揭秘DLP如何实现高精度大尺寸打印,将首次曝光FSL如何用DLP在保持50um XY精度的情况下,打印尺寸可以达到惊人的123*64.5MM,以及FSL独家专利的Supervat技术树脂槽。

   关于单老师教大家玩光固化上一篇也讲过基本是SLA、DLP或者基于这2种衍生出来的技术,SLA适合打印大尺寸,DLP适合打印小尺寸但是细节更好的产品。那么大家就想了为什么DLP不能做成大体积吗?当然可以,但是目前DLP3D打印机使用的光机或者投影都是1080P的(-_-||| 720P的也有,太弱了不谈了)。那么在这个分辨率固定的情况下,如果每平方毫米像素点为784个,则成型面积为64.5MM*41MM 。具体公式如下: 1920*1080/(64.5*41)=784,只要上过小学都算得出来。大家都知道排除树脂因素,光源一样的情况下DPI越高精度越高效果越好,这个直接影响打印机的XY精度。所以大家选购打印机的时候,所谓的Z轴几微米的精度都可以忽略不计,这个是Z轴的机械精度,而实际影响打印质量的则是XY面上的分辨率。

     现在问题来了,如果我想增大体系怎么办?做大体积最简单粗暴的方法,方法一 放大投影照射面积 目前市面上成型体积大概是123*92*230mm、80*60*180mm、127*81*220MM、76*58*80MM等等,大家可以计算下DPI 就大概知道XY精度了,当然也不能一直放大,再放大连SLA的精度都不能达到了。因为正是所谓的鱼和熊掌不可兼得,打印面积每放大一倍,分辨率就降低一倍。


方法二:就是用更高清的光机2K 或者4K 的 ,当然随着科技的进步软件和硬件的结合,大体积,高精度的DLP 也会出现,这个方法是最好,高精度和面积共存的方法。但是,高清的投影仪真心贵啊,而这些成本,必然又是羊毛出在羊身上,要转嫁到消费者身上的。(此段土豪们可以掠过)

那么有没有相对来说两全其美的办法呢?单老师家的看家本领保高精度的条件下放大打印面积,通过移动光机的多段式投影方式 每投影一个面的面积为64.5*41MM,通过y方向拼接3次,这样成型面积在保持50um XY精度的情况下,可以达到惊人的123*64.5MM,绝对是这个价位相同精度机器中成型尺寸最大的了!哇塞,这moving light技术好牛啊!那平移无穷多倍,不是可以打印任何尺寸的物体了吗?理论上来说的确如此,但是该方法的技术难度还是比较大的,尤其是接缝处的投影如何处理,那都是各家公司的看门本领了。一个完整的模型,即使接缝处差了那么一点点,就完全可能打印失败。FSL和速美科技的工程师们也是钻研了不下1年多,才真正彻底解决了这个问题。希望同行或者DIY爱好者们可以通过这个思路做出比我们更好的产品来共同进步。单老师在Phoenix Touch Pro的图上画了个示意,不知道大家是否看得明白了。



可能大家也在想这样拼出来的能好么?模型会不会因为接缝裂成两半?在这里我们也打个大体积的模型(还是同行提供的模型哦)



怎么样 这个方法没问题吧,效果还是很不错的哦



如果DIY 还有个关键的就是树脂槽了,这玩意不光是耗材,还是决定打印效果的关键所在。目前主流的树脂槽是PDMS 这种树脂槽使用3-5升树脂基本就没有用了(我们竞争对手F的官方指南每2L树脂就要换槽。。。。估计很多用户还没等到换槽,就先吐槽了),镀的一层PDMS由于长期在紫外光的作用下就会发白影响打印效果,单个树脂槽某宝售价一般300+ 到600多使用成本也不低 如果打印掉版 失败的模型长时间粘在PDMS上 扣下来还容易破坏PDMS涂层,这么树脂槽就彻底挂了。

第二种是使用离型膜(价格低),直接粘到树脂槽上面的,单老师也是喜欢折腾的人,当然也会买回来各种玩玩,发现实际打印过程发现模型和离型膜之间粘性太大,实际效果相当一般(当然试用的是自己家的机器,大家也可以在其他机器上试试。)

第三种 使用聚四氟的,也是进口机器上使用的,但是国内没有发现有聚四氟的透明膜卖,没有办法实验。而且使用聚四氟需要有相匹配的树脂,一般的树脂还不行。

第四种 单老师家Supervat技术的树脂槽这个申请了专利,没办法,这个材料就没办法透露了,不过已经申请了PCT国际专利,DIY玩家可以自己仿造玩玩,但是生产企业要使用的话最好可以来协商哦,如果模仿单老师绝对不是短视的人,一定是养肥了再杀哦 (感觉单老师好腹黑啊~~~)。

下面可以看到树脂槽真面目,虽然样子看着比较LOW,但是真的非常好用。而且模不会发白,可以长期使用。而且出来的打印效果比PDMS 和离型膜好很多。(再次呼吁请大家尊重专利哦)

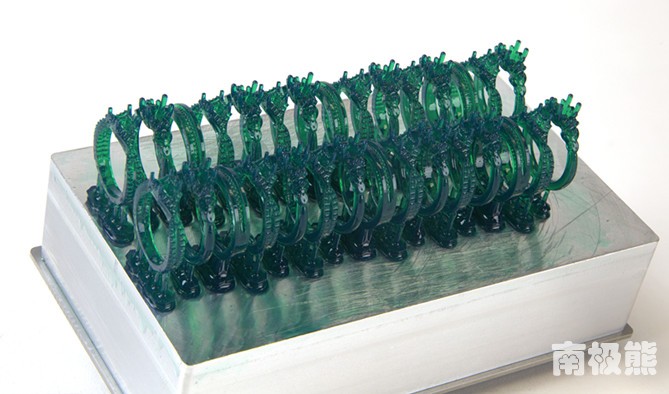

最后给大家秀一秀打印样品实物图:




今天给大家介绍了 DLP技术的2个技术要点。对想玩光固化,或者已经玩上光固化机器的朋友吗是不是有很多启发。请继续关注我们《单老师教大家玩光固化》。
