FDM（熔融沉积）类型3D打印机的加热装置是什么？

当前位置：主页 > 3D打印百科 > 正文

时间：2016-01-16 00:27 来源：美意3D 作者：中国3D打印网阅读：次

热端（Hot End），是具有足够高温用于熔化塑料或其它可能的材料的挤压器部分。在FDM（熔融沉积）类型3D打印机中，热端作为加热挤出装置，也被称为挤出头、喷头等。但实际上，后者仅仅是热端的组成部件。

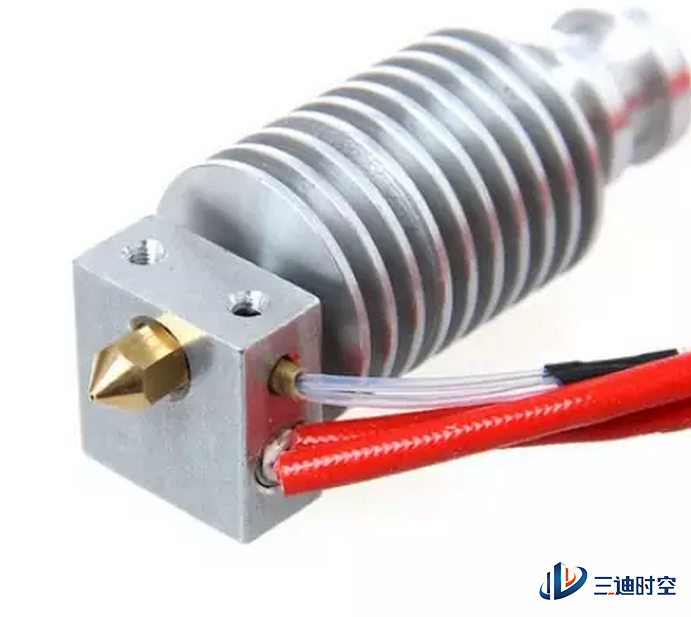

一种热端的图片（E3D类型）

热端通常使用能承受~240 °C 左右高温的材料制成(用于当前热塑性塑料挤压)。热端通常是指挤压器顶端部分，那里的温度最高。

图为一种常见的E3D热端，常用于Reprap类型3D打印机中。

与热端相对应的是3D打印机的冷端（Cold End），即耗材的送丝机构（挤出机）。

作用：热端的作用是融化挤出机送入的耗材（塑料、尼龙或其他可融化为流体的材料），并将其挤出，用于3D打印的叠加成型。它类似喷墨打印机中的墨盒和喷嘴，是3D打印机的重要部件。

结构：一个完整的热端通常包括管身、喉管、散热部、加热铝块、喷嘴、热电偶、加热棒组成。

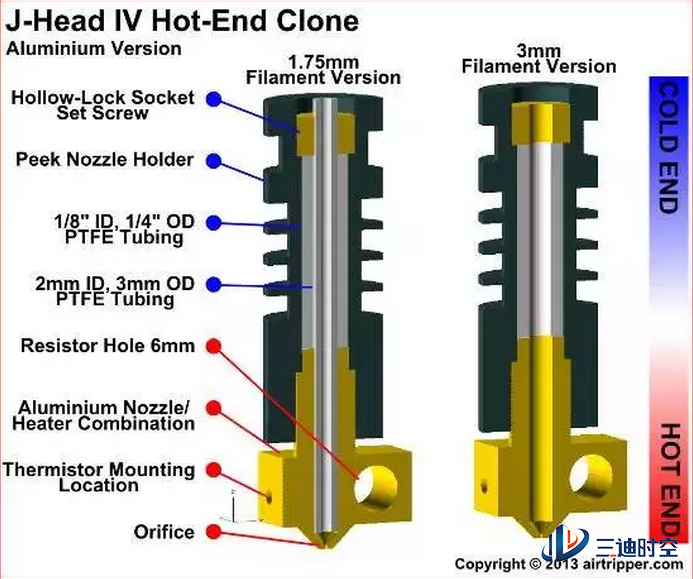

J-head热端结构图（未显示加热棒和热电偶）

以上图的J-head热端为例：

外部管身采用PEEK（聚醚醚酮）耐热塑料制成。

喉管采用不锈钢内衬PTFE（特氟龙）制成，耐高温且耗材不易粘结。

喷嘴一般采用黄铜加工制成，分为可拆卸式和与加热块一体式，孔径通常从0.2-0.8不等。

加热棒一般采用24V,30V。

分类

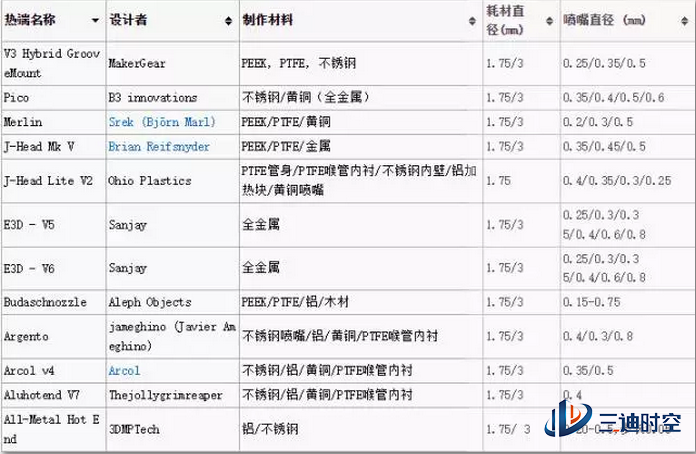

目前，3D打印机的热端不断推陈出新，因此列出下表，供参考。
