FDM打印机是现在最为常见的机型，因为便宜，所以是最火的消费级别的3D打印机。它使用的材料是丝状热塑性材料，常用的有蜡、塑料、尼龙丝等。

用于FDM打印机的耗材必须满足的条件是要有良好的成丝性；其次，由于FDM打印过程中丝材要经受“固态-液态-固态”的转变，故要求材料在相变过程中有良好的化学稳定性，且要有较小的收缩性。目前，咱们经常使用的是ABS和PLA塑料，以下咱们就针对这两种材料，简单的唠唠。

1、ABS塑料丝

ABS（原名为丙烯腈-丁二烯-苯乙烯共聚物）是从化石燃料中提取出来的，也是家用熔融沉积（FDM）式线材的老祖宗，适用于料丝自加压式送丝喷头结构和螺旋挤压式送丝喷头。大部分ABS是无毒的，吸水率低，室温浸水一年吸水率不超过1%而物理性能不起变化。ABS制品表面可以抛光，能得到高度光泽的制品。

ABS材料的打印温度为210～240℃，加热板的温度为80℃以上。ABS的玻璃转化温度（开始软化的温度）为105℃，温度高易软化变形。ABS塑料相当容易打印，无论用什么样的挤出机，都会滑顺地挤出材料。然而挤完后的步骤却有点困难，这种材料具有遇冷收缩的特性，会从加热板上局部脱落、悬空翘边，这需要在加热打印表面时确保其光滑、平整和洁净，涂抹胶以消除翘边现象。另外，要是打印的物体高度很高，有时还会整层剥离。因此，ABS打印不能少了加热板。

此外，ABS材料在打印时会产生微量刺激性的异味，虽然许多人不介意这一点，但还是建议大家使用密闭式的打印机。使用打印机敞口打印时，别在室温太低的房间打印，会促使材料冷却，导致收缩，还有就是无论什么打印机都最好是在通风好的房间里使用。

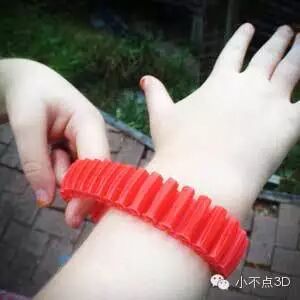

只要以适当的温度打印，让层层材料牢牢黏住，ABS的强度就会变得相当高。ABS的耐磨性优良，尺寸稳定性好，而且ABS具有柔软性，即使承受压力也只会弯曲，不会折断，下图就是最好的例证。

2、PLA塑料

PLA（通常指聚乳酸）材料是一种新型的生物降解材料，使用可再生的植物资源（如玉米）所提出的淀粉原料制成，无毒，具有多种半透明色和光泽质感。PLA使用后能被自然界中微生物完全降解，最终生成二氧化碳和水，不污染环境，这对保护环境非常有利，是公认的环境友好材料。

PLA材料的打印温度为180～210℃。尽管加热板非必备品，但我还是建议大家在60℃时使用这项配备。PLA的玻璃转化温度仅有60℃左右，易软化变形。打印的时候，由于PLA熔化后容易附着和延展，所以经常会堵塞热端喷头（尤其是全金属制的热端更是如此）。打印气味方面，PLA与ABS是难兄难弟，不过PLA打印时气味就像糖果一样，香甜芬芳，但还是建议密闭环境下打印。

PLA也能打印出强度相当高的物体，但比其他塑料稍微脆弱一点。要是掉落或撞到东西时，多半会产生缺口或破损，而不会弹回来，薄的地方容易在弯曲前折断。这种材料真正有趣的地方，就是PLA耗材几乎不会收缩，即使是开放式的打印机，可以打印巨大的物体，不必担心成品从板子上悬空、歪斜或破损。这种材料正好适合实地在公共场所做3D打印。

3、其它材料

除了塑料类材料，还有很多其它的熔融材料，如蜡、塑料等，适用于加压融化罐。熔融挤压喷头工作原理：将所使用热塑性成型材料装入熔化罐中，利用熔化罐外壁的加热圈对其加热熔化呈熔融状态，然后将压缩机产生的压缩空气导入熔化罐中，气体压力作用在熔融材料的表面上迫使材料从下方喷嘴挤出。

FDM打印机价格和技术成本低，体积小，无污染，能直接做出成品制件，但生产效率低，精度不高，最终轮廓形状受到限制。FDM的工艺特点，可以制作复合材料的快速成型制件，如磁性材料和塑料粉末经过FDM喷头成型特殊形状的磁性体，可以实现各向异性，各层异性，不同区域不同性能。这是模具成型所不能实现的。
