3D打印教程:创想三维3D打印机如何制作迷你抽屉建模步骤

时间:2019-06-19 11:22 来源:企业 作者:中国3D打印网 阅读:
极光尔沃

      3D打印的创意制作范围是很广泛的,在日常生活中,可以利用3D打印机制作一些既美观又实用的小模型。最近,创想君自己建模并打印出一个迷你抽屉,小抽屉可以用来收纳一些零碎小物件呦!下面就给大家分享这个小抽屉的建模过程。

        小锦囊

        1.使用123D软件,可在创想三维官网下载(http://www.szcxsw.com/list-18.html),提取码:fz17。

        2.在制作的过程中用到的5个命令: 长方体、拉伸、修剪、合并、吸附。

        小备注

        1.编辑前需要双击编辑物体,成为蓝色才进入草图。

        2.底面网格每一个小格子的长度都为5mm。

        3.绘制多段线形成闭合图形时,点击命令后要点击已经画好的线,不能点击平面。

        4.软件默认单位为mm(毫米)。

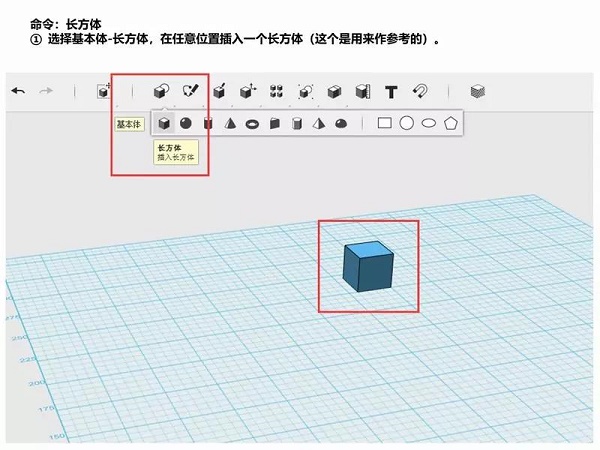

        第一步:建立参考长方体

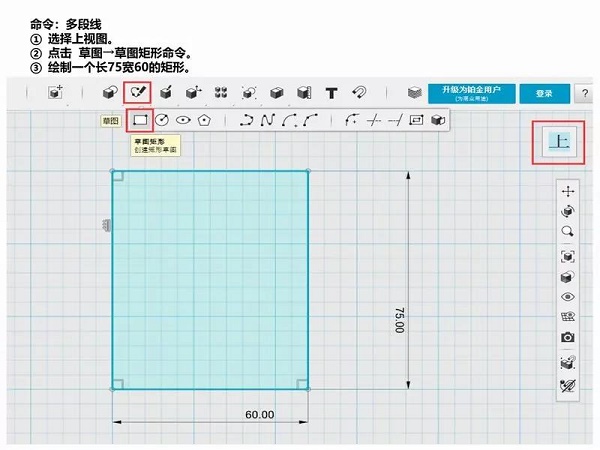

        第二步:绘制矩形

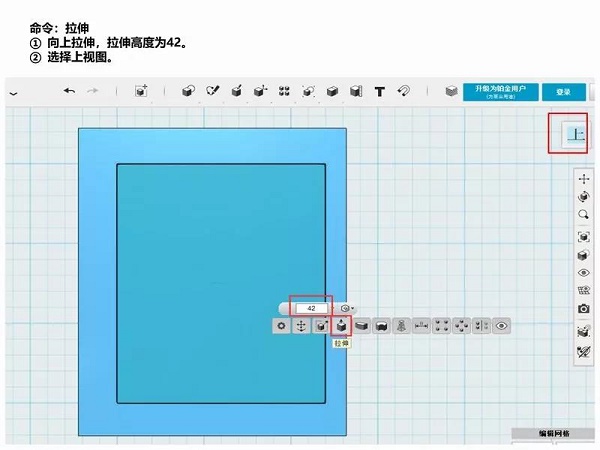

        第三步:拉伸

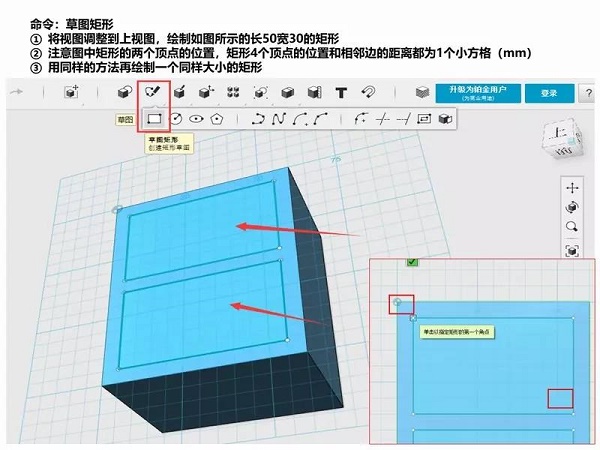

        第四步:绘制矩形

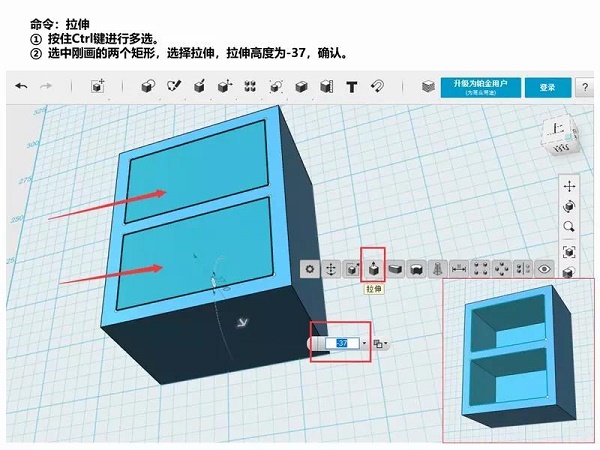

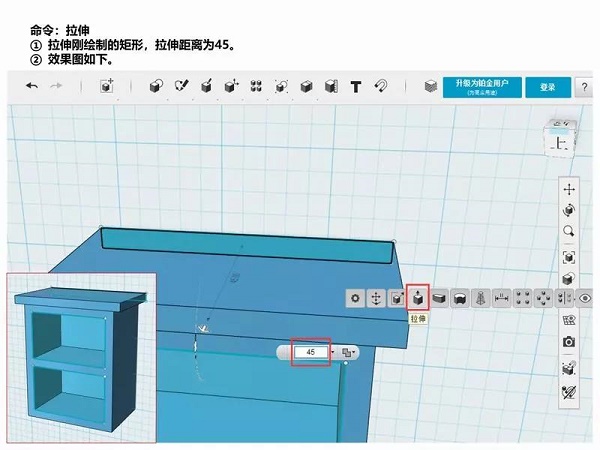

        第五步:拉伸

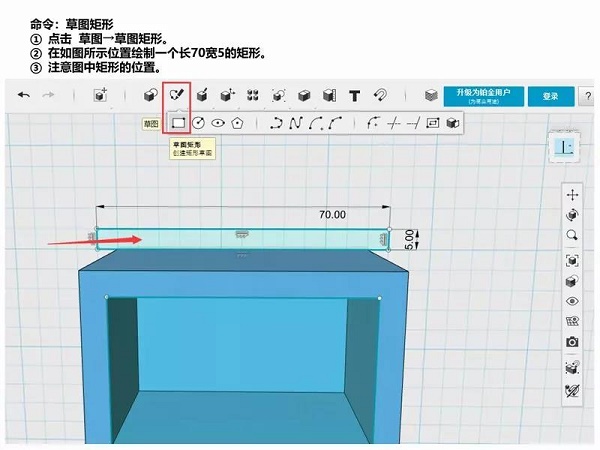

        第六步:绘制矩形

        第七步:拉伸

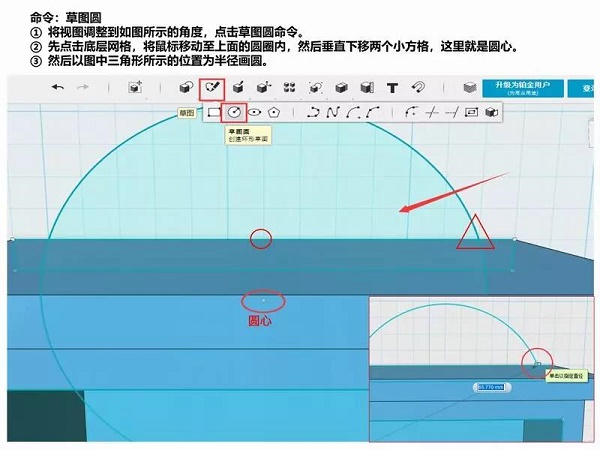

        第八步:绘制圆和直线

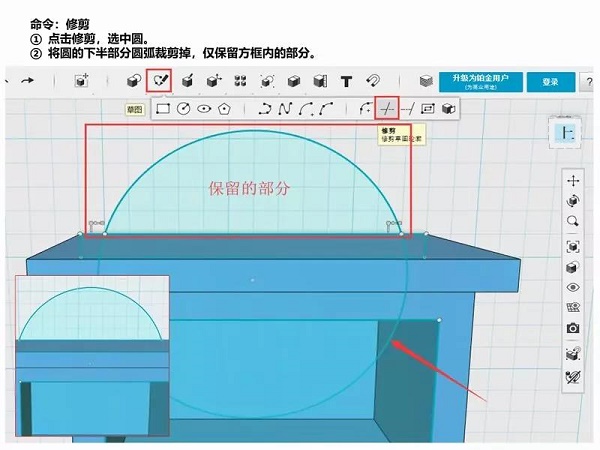

        第九步:将多余的线修剪掉

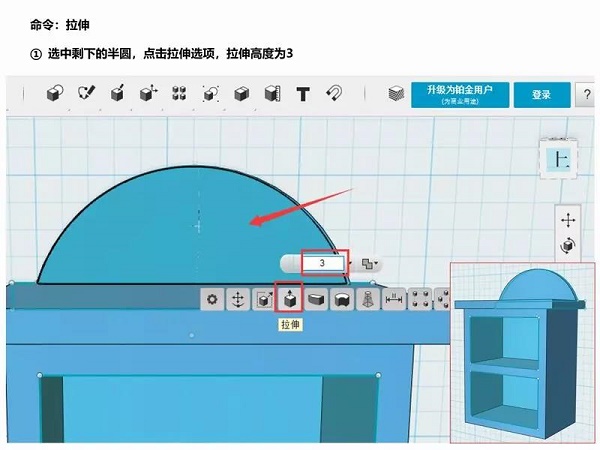

        第十步:拉伸
