CAD实例教程:使用CAD绘制齿轮

时间:2017-10-02 21:56 来源:未知 作者:中国3D打印网 阅读:

有时候我们需要绘制机械图,就必不可少的我们绘制齿轮,但是若是我们没有绘制齿轮的模型,就会绘制的费劲,下面我们来看看如何绘制齿轮。

标准直齿圆柱齿轮的绘制方法

一、标准直齿圆柱齿轮的计算公式

齿顶高ha ha=m

齿根高hf hf=1.25m

齿高h h=ha+hf=1.25m

分度圆直径d d=mz

齿顶圆直径da da=d+2ha=m(z+2)

齿根圆直径df df=d-2hf=m(z-2.5)

中心距a a=(d1+d2)/2=m(z1+z2)/2


二、标准齿轮:相当于自由齿轮中,各参数设定为:压力角A=20,变位系数O=0,齿高系数T=1,齿顶隙系数B=0.25,过度圆弧系数=0.38

自由齿轮:渐开线齿轮.

基圆半径rb=mz/2*cos(A)

齿顶圆半径rt=mz/2+m*(T+O)

齿根圆半径rf=mz/2-m*(T+B-O)

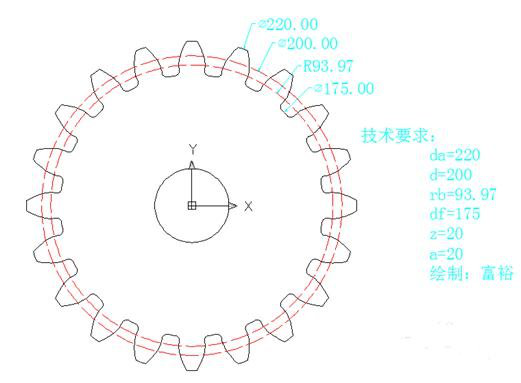

四、知道了标准齿轮的计算公式接下来就开始绘制图形,已知齿顶圆da=220,齿数z=20,求出模数m=10,分度圆直径d=200,基圆半径rb=93.97,齿根圆df=175,下面我们就开始绘制吧,如图所示。




步骤1:

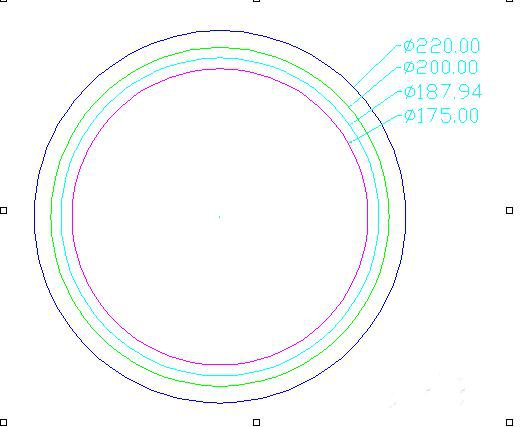

先画出齿顶圆、分度圆、基圆、齿根圆,打开CAD软件,在命令输入C命令,画出四个圆,如图所示,




步骤2:

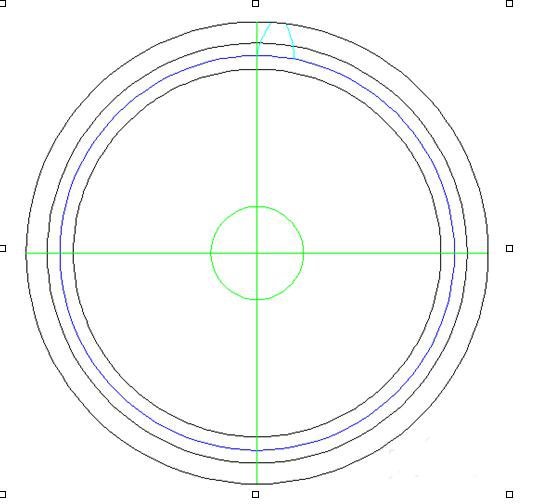

画出中心线、5条切线角度辅助线、5条切线。

切线角度a=360/(Z*2)

基圆的周长=∏*187.94

切线长度L=基圆的周长/(Z*2)

经过计算切线角度a=9,切线长度L=17.5,如图所示


步骤3:

运用样条曲线或圆弧连接切线各端点,在命令行输入A命令绘制圆弧,然后删除多余的线,如图所示。


步骤4:

连接分度圆的交点,镜像样条曲线或圆弧,镜像的角度=360/(Z*4),计算出的角度为4.5,如图所示


步骤5:

在命令行输入TR命令修剪掉不需要的线,如图所示
