CAD的标注的创建与编辑

时间:2017-10-02 22:02 来源:未知 作者:中国3D打印网 阅读:

尺寸标注的类型

创建直径标注的步骤

一:从“标注”菜单中选择“直径”或单击标注工具栏中的CAD的标注的创建与编辑

1. 选择要标注的圆或圆弧。

2. 根据需要输入选项:

 要编辑标注文字内容,请输入t(文字)或m(多行文字)。要改变标注文字角度,请输入a(角度)。

3.指定引线的位置。

创建半径标注的步骤同创建直径的步骤相同

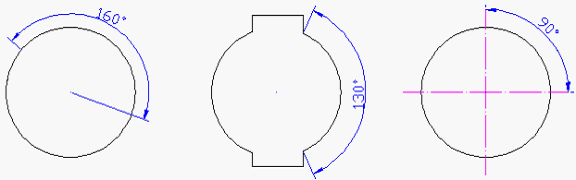

创建角度标注的步骤

二: 从“标注”菜单中选择“角度”或单击标注工具栏中的CAD的标注的创建与编辑

1. 使用下列方法之一:

要标注圆,请在角的第一端点选择圆,然后指定角的第二端点。

要标注其他对象,请选择第一条直线,然后选择第二条直线。

2. 根据需要输入选项:

要编辑标注文字内容,请输入t(文字)或m(多行文字)。在括号内编辑或覆盖括号(<>)将修改或删除=CAD计算的标注值。通过在括号前后添加文字可以在标注值前后附加文字。

要编辑标注文字角度,请输入a(角度)。


CAD的标注的创建与编辑


圆心标记CAD的标注的创建与编辑:可标注圆、圆弧的圆心位置。

创建引线的步骤

三: 从“标注”菜单中选择“引线”或单击标注工具栏中的CAD的标注的创建与编辑

1. 按 ENTER 键显示“引线设置”对话框并进行以下选择:

在“引线和箭头”选项卡中选择“直线”。在“点数”下选择“无限制”。

 在“注释”选项卡中选择“多行文字”。

 选择“确定”。

2. 指定引线的“第一个”引线点和“下一个”引线点。

3. 按ENTER键结束选择引线点。

4. 指定文字宽度。

5. 输入该行文字。按ENTER键根据需要输入新的文字行。

6. 按两次ENTER键结束命令。

完成QLEADER命令后,文字注释将变成多行文字对象。快速引线中的文字可用ED来修改。


坐标标注CAD的标注的创建与编辑:横向标注是Y轴坐标值,纵向标注是X轴坐标值。

快速标注CAD的标注的创建与编辑:可以快速创建标注布局。

形位公差:即形状位置公差,在机械图中极为重要。一方面,如果形位公差不能完全控控制,装配件就不能装配;另一方面,过度吻合的形位公差又会由于额外的制造费用而造成浪费,但在大多数的建筑图形中,形位公差几乎不存在的。

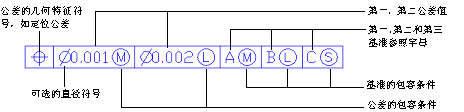

形位公差的符号表示:


CAD的标注的创建与编辑


在形位公差中,特征控制框至少包含几何特征符号和公差值两部分,各组成部分的意义如下:

几何特征:用于表明位置、同心度或共轴性、对称性、平行性、垂直性、角度、圆柱度、平直度、圆度、直度、面剖、线剖、环形偏心度及总体偏心度等。

直径:用于指定一个圆形的公差带、并放于公差值前。
