10微米的比拼 9款常用3D打印机横向测评(五)(5)

时间:2016-03-28 11:04 来源:中关村在线 作者:中国3D打印网 阅读:
极光尔沃

●成型质量 支撑打印和去除测试

支撑测试,我们选择了前倾15度的恐龙头骨模型,来测试模型外部支撑(与打印平台接触)和内部支撑(不与打印平台接触)的效果,以及在小孔及细节部位,支撑结构对模型形状能否提供良好的支撑。有的3D打印机支持手动添加支撑,例如闪铸Dreamer和Finder,我们在这里全部测试切片软件自动识别和添加支撑的情况。

首先需要说明的一点是,支撑结构是由切片软件自动识别模型悬空部分、自动添加的,因此不同3D打印机使用相同的切片引擎会生成相同的支撑结构,不同的切片引擎一般会生成不同的支撑结构。再加上3D打印机对支撑结构、支撑与模型接触面的塑造能力,我们用这样一个打印测试来综合衡量。



10微米的比拼 9款3D打印机华山论剑

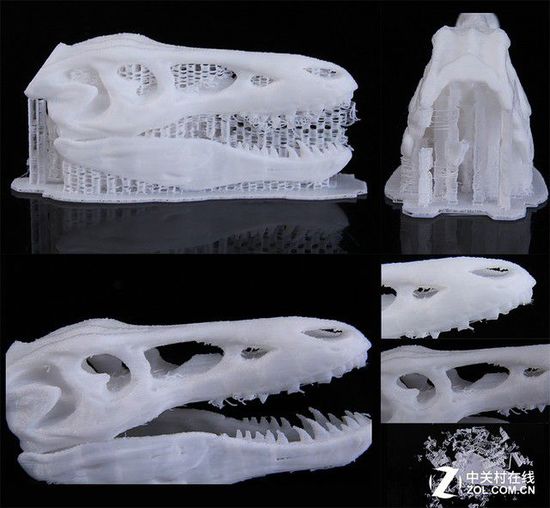

弘瑞Z300 3D打印机恐龙头骨支撑和去除效果


弘瑞Z300是一个比较松散的支撑结构,对模型支撑效果良好,并且比较容易拆除,支撑结构碎裂成小块也方便取出。头部小孔洞内的支撑使用镊子也比较容易去除。上牙部位几乎没有形成支撑结构,因此上牙没有成形而是丝状,比较可惜。最后支撑结构去除比较干净,很少残余。


10微米的比拼 9款3D打印机华山论剑

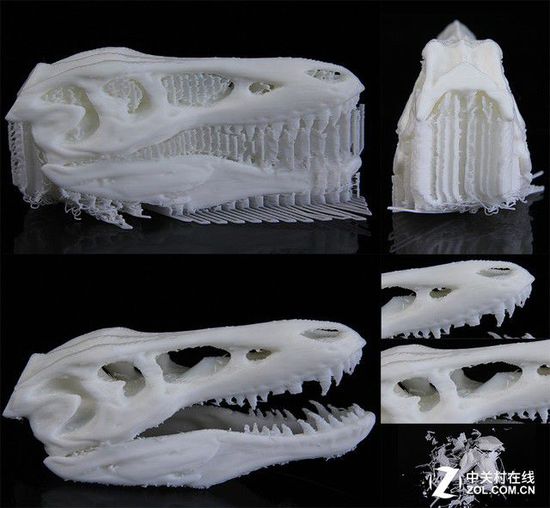

MakerBot Replicator 2X 3D打印机恐龙头骨支撑和去除效果


ICEMAN3D D150打印恐龙头骨失败,打印中出现堵头,没有完成整个模型打印。

MakerBot Replicator 2X的支撑结构同样比较松散,容易去除,对模型主体支撑效果良好。支撑容易拆碎,尤其是在小孔中的支撑结构松散容易去除。在支撑与模型的接触部分留有细小的残余,在这些部位留下细小的毛刺,略微影响模型的视觉效果。值得一提的是它的上牙部分也有细微的支撑结构,打印出了一部分恐龙头骨上牙的形状。


10微米的比拼 9款3D打印机华山论剑

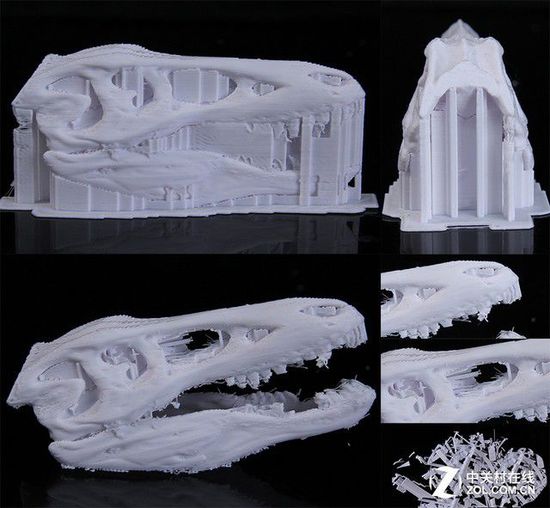

MakerBot Replicator 五代 3D打印机恐龙头骨支撑和去除效果


MakerBot Replicator五代的支撑结构与Replicator 2X相似,不过明显可见支撑层次更加齐整,对头骨上牙形成更好的支撑效果,打印出更加完整的上牙结构,支撑与模型接触的部分留下的毛刺也更少。Replicator五代的切片完成之后还有一个“切片后处理”的过程,我们推测是对模型外面做了优化,使得支撑去除后模型显得更加光滑。MakerBot对机型的升级和改进确实显而易见。


10微米的比拼 9款3D打印机华山论剑

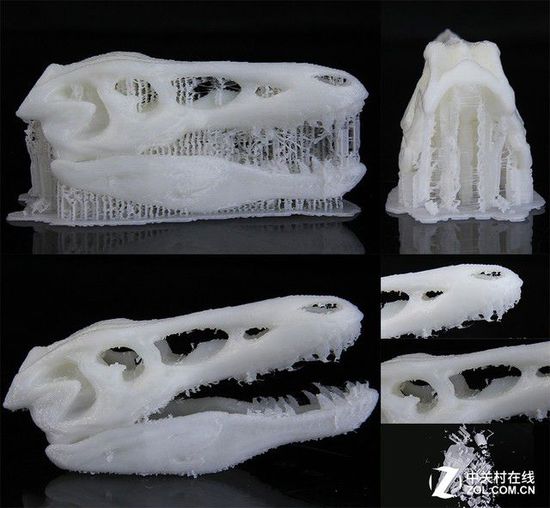

三绿SL-D008 3D打印机恐龙头骨支撑和去除效果


三绿SL-D008的支撑结构与弘瑞Z300很相似,但是我们从后部看到一些支撑结构的破损。支撑容易拆去,并且去除的很干净,表面显得比较光滑。小孔中的支撑用镊子可以轻松夹出。同样是上牙部分,几乎没有打印出来。


10微米的比拼 9款3D打印机华山论剑

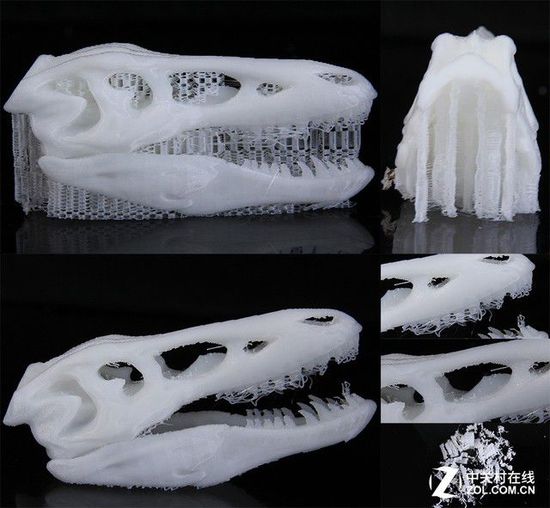

三纬da Vinci 1.0 Pro 3D打印机恐龙头骨支撑和去除效果


三纬da Vinci 1.0 Pro的支撑结构明显更加细密,拆除起来略显困难,不过仍然能够去除得比较干净。去除前后的对比中可以看到,支撑对上牙打印有很好的帮助,但是由于比较细密在去除时容易损坏很小的牙齿,比较遗憾。去除小孔中的支撑时遇到一些麻烦,需要比较用力地拆除。


10微米的比拼 9款3D打印机华山论剑

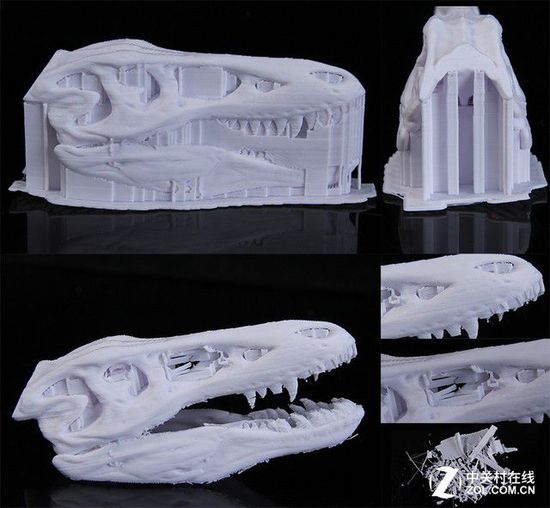

Tinkerine Ditto Pro 3D打印机恐龙头骨支撑和去除效果


Tinkerine Ditto Pro 3D打印机是交错松散的支撑结构,比较容易拆除,小孔中的支撑也比较容易去除干净。拆除之前可以看到,上牙的部分并没有形成支撑,而是下垂的悬丝对上牙形成了支撑,最后形成了带有悬丝的上牙形状,这并不是自动支撑结构的功劳。


10微米的比拼 9款3D打印机华山论剑

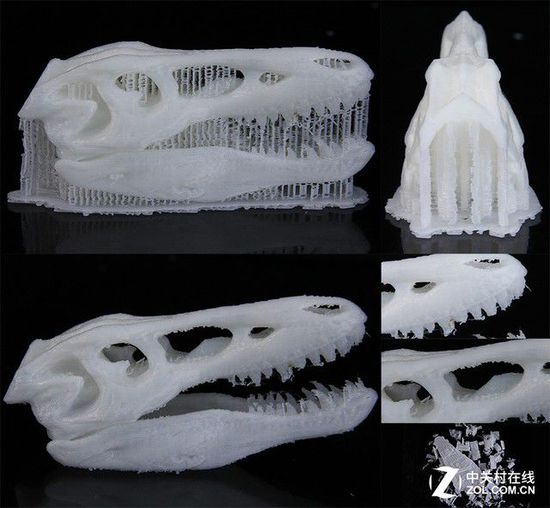

闪铸Dreamer 3D打印机恐龙头骨支撑和去除效果


闪铸Dreamer的支撑结构最为紧密,几乎是竖立的若干薄壁对模型形成支撑,支撑效果好,不过在拆除时比较费力,尤其是支撑与模型的接触面需要用镊子仔细清理。同时小孔中支撑不易破碎,难以去除。在去除前后对比下,支撑结构能够很好地形成上牙部分,但是拆除时又会带下牙齿结构造成破损。


10微米的比拼 9款3D打印机华山论剑

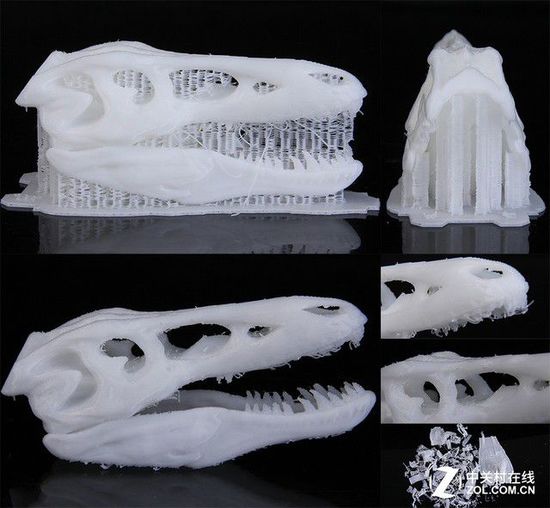

闪铸Finder 3D打印机恐龙头骨支撑和去除效果


闪铸Finder使用与Dreamer相同的切片引擎,支撑结构几乎一样,同样是打印效果好而难以拆除的一类。上牙结构也由支撑结构带下来一部分造成破损。

(责任编辑:中国3D打印网)
