三维扫描仪之应用——大空间建筑扫描

时间:2018-05-18 11:15 来源:未知 作者:中国3D打印网 阅读:

 一、三维激光扫描技术:

三维激光扫描技术(3D Laser Scanning Technology)是20世纪90年代中期出现的一项高新技术,是继GPS之后又一项测绘技术的新突破。他利用激光测距的原理,通过记录被测物体表面大量的密集的点的三维坐标、反射率和纹理等信息,快速复制出被测目标的三维模型及线面体等各种图件数据,因此又被称为“实景复制技术”。

三维激光扫描技术是一种可以直接、快速、精确的获取物体空间数据的方式,该技术具有许多优点。三维激光扫描技术可以提供物体点云数据以及结构信息,从不同空间尺度实现对农业资源的高效、精准监测。地面三维激光扫描仪(Terrestrial Laser Scanning,TLS)提供了一种新的高效且准确的三维数据源,该仪器的优势是能够在不损伤农业的前提下,快速准确高效地对被测物体的三维点进行大规模获取。利用TLS获取点云数据,利用相应的软件提取被测物的基本参数。

二、应用领域:

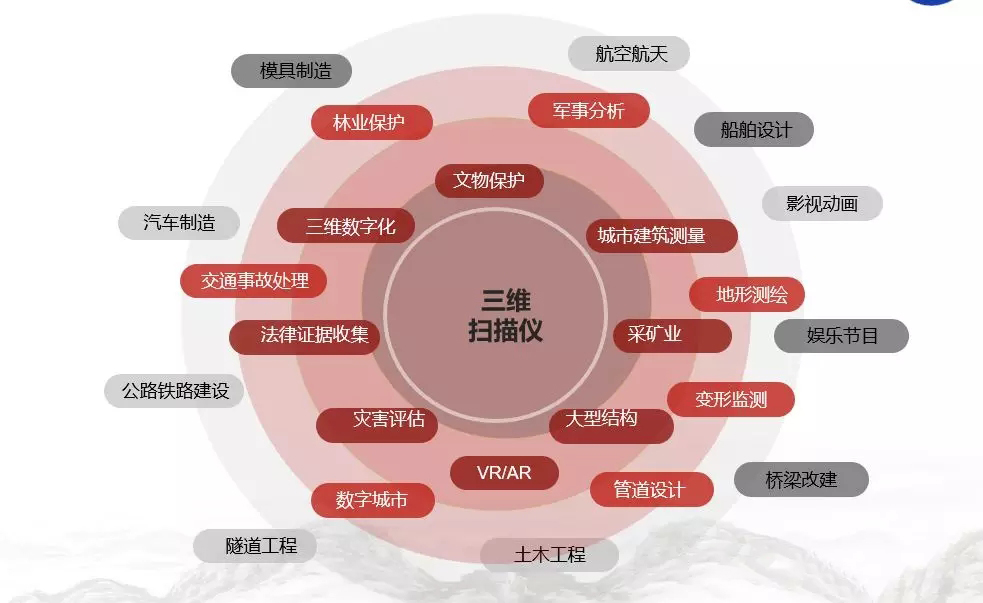

大空间三维扫描仪在道路桥梁、林业、农业、隧道、建筑、家装、全景、VR等行业逐渐被广泛应用。主要用于面积测量、装修方案设计、装饰效果图、全景导览及展示等。

三、产品优点:

Ø 凭借优秀的彩色细节,安全、快速的获取竣工数据;

Ø 提供可靠且逼真的可视化效果,即便处于极端的光线条件下;

Ø 即使所处环境充满挑战,也能通过整合扫描和成像工作流程让各种测量任务变得简单;

Ø 一个人即可操作,提高现场效率;

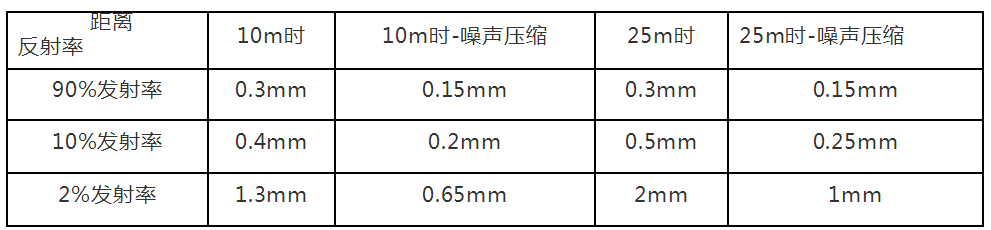

一般大空间三维扫描仪扫描距离:0.6-350米,测量速度(pts/秒):122,000/244,000/488,000/976,000,测距误差:±1mm,分辨率:最高可达1亿6千5百万像素,色彩;高动态范围(HDR):曝光2x,3x,5x;视差:同轴设计,无视差。

下面以建筑三维扫描为例:

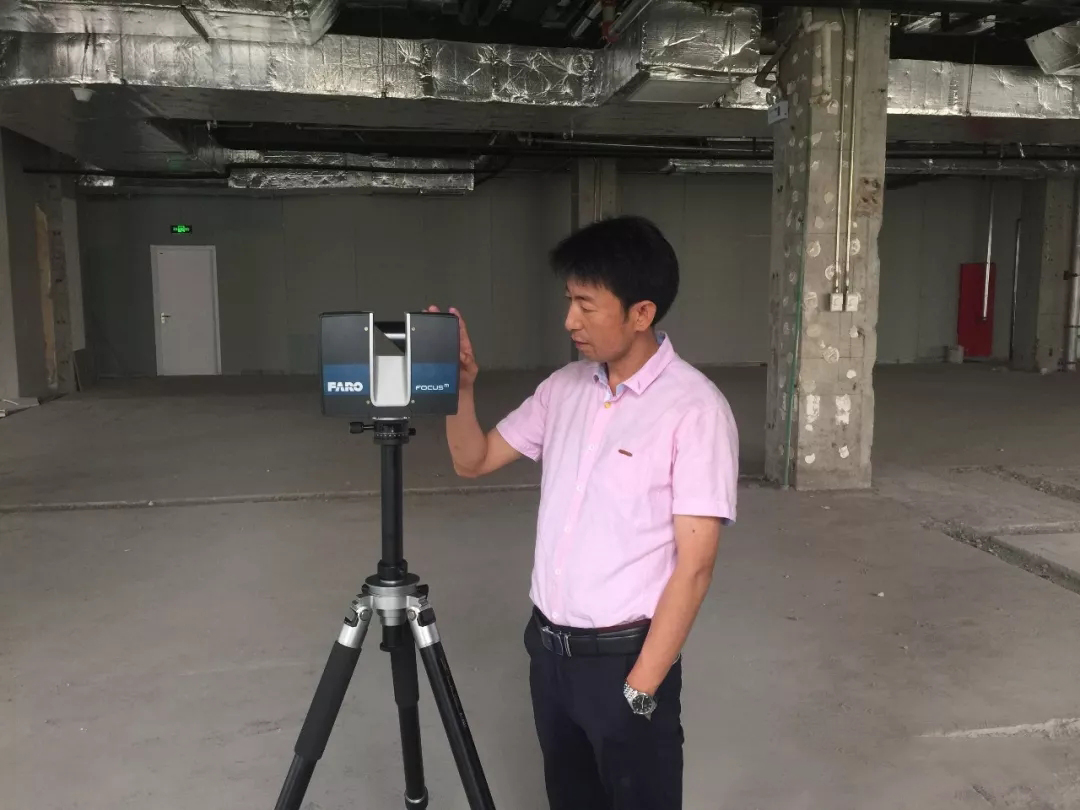

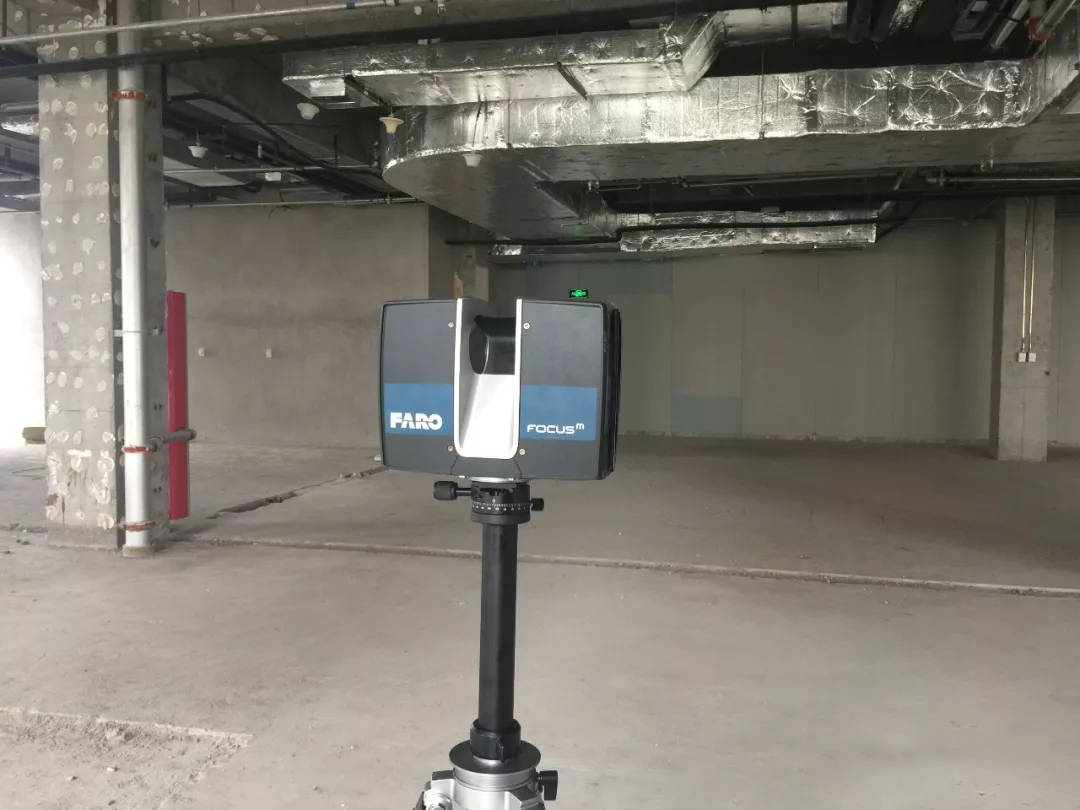

1、现场三维数据采集

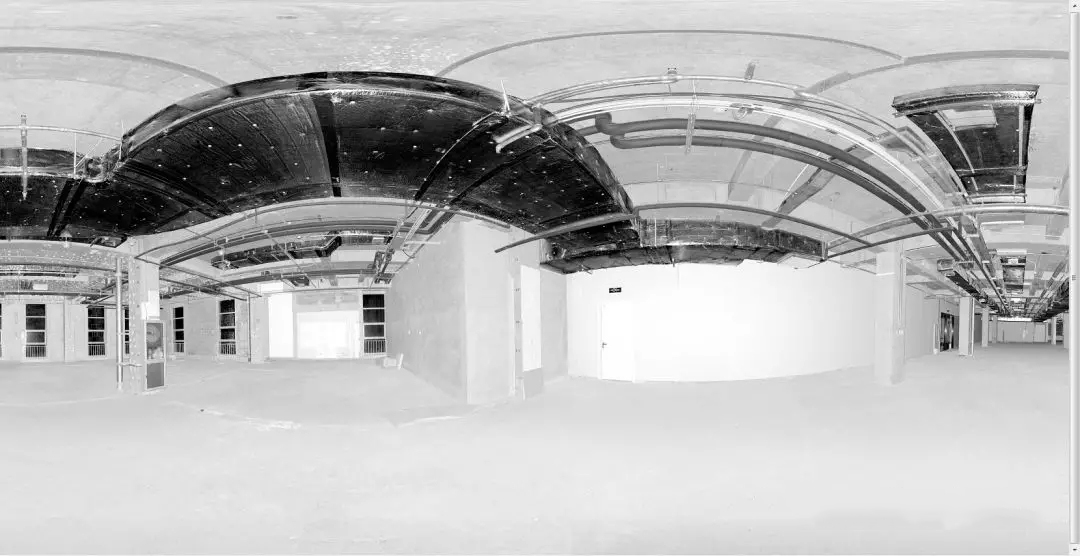

2、三维点云全景平面视图

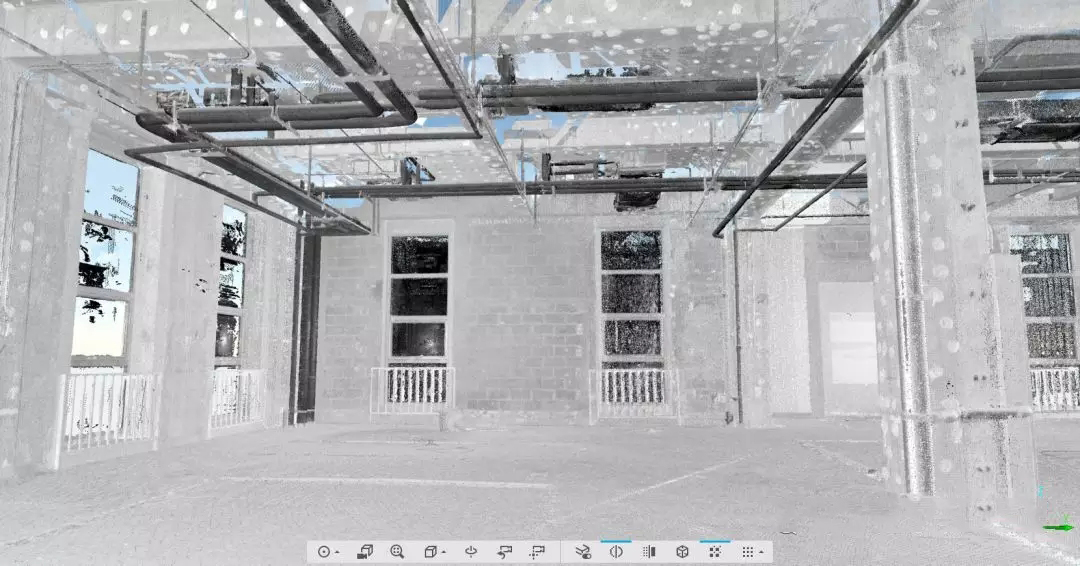

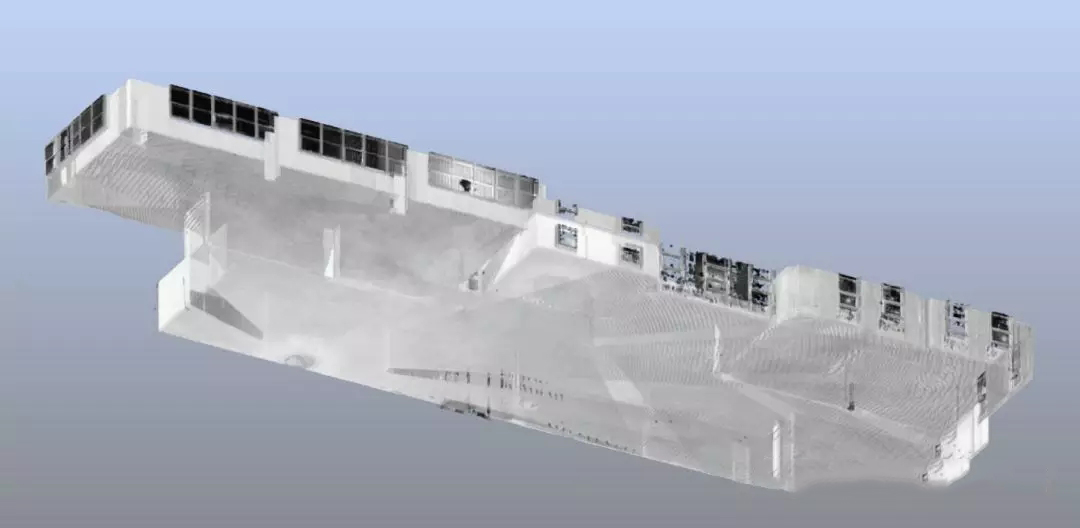

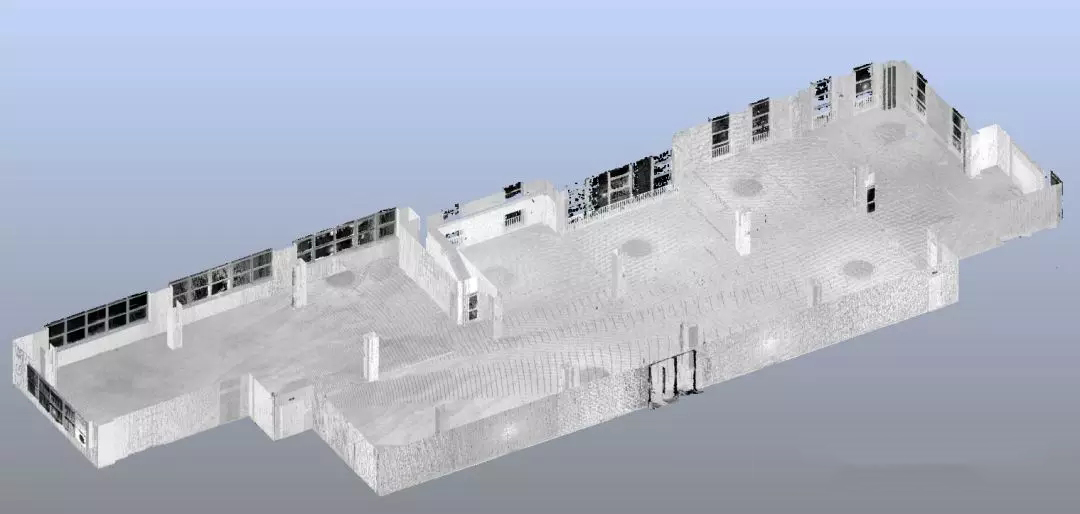

3、点云三维模型

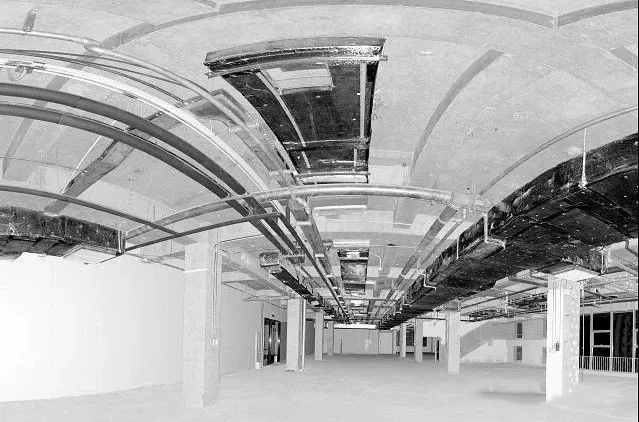

4、局部点云数据

5、平面图
